Реверсивное перепроектирование синхронной последовательностной схемы.

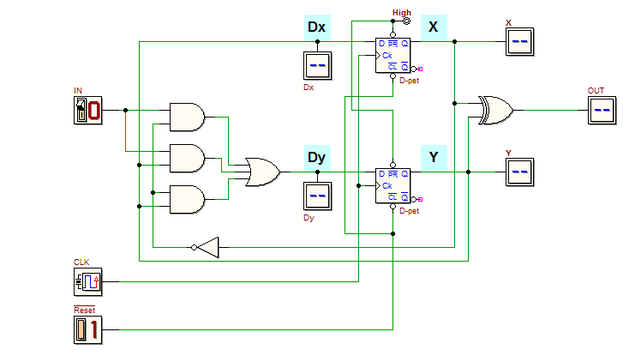

Проанализируем представленную на рисунке схему.

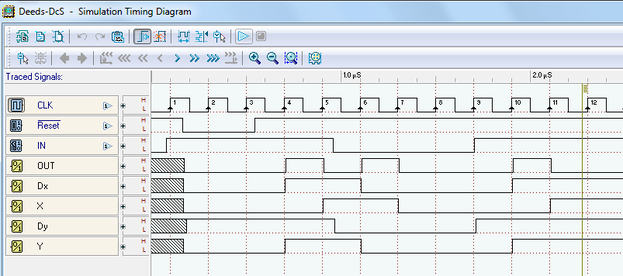

Выполнив временное моделирование

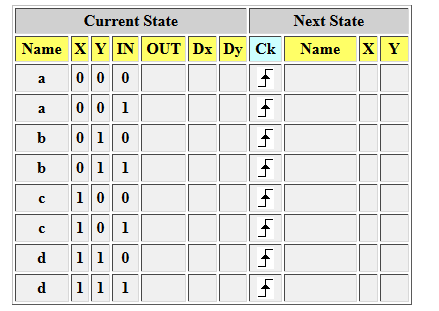

Зафиксируйте в таблице состояний соотношение между входными и выходными сигналами.

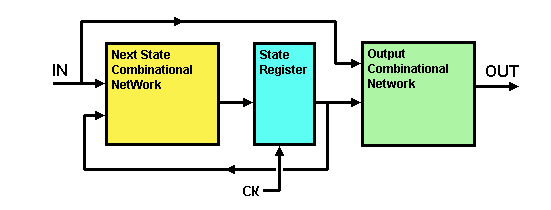

Рассматривая устройство как конечный автомат , составьте уравнения, описывающие будущее состояние ( функция возбуждения автомата) и выходные сигналы.
Используя таблицу состояний постройте КАРТУ КАРНО для выходов OUT и переменных Dx,Dy которые определяют входы триггеров состояний автомата X,Y.
Синтезируйте схему,описанную картой карно и напишите булевские уравнения ( в логическом базисе И,ИЛИ,НЕ) для Dx,Dy. Верифицируйте поведение автомата на соответствие поведению исходной схемы.
