Раздел 6. Изучение типовых последовательностных узлов.

Работа 6.1. Анализ работы счетчика Джонсона

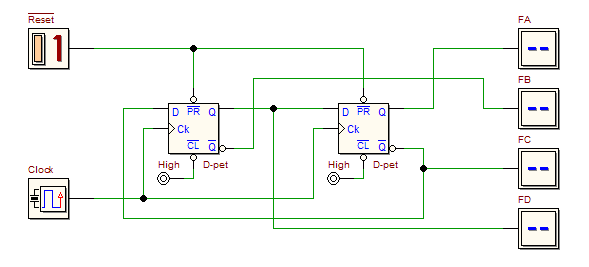

Реализуйте следующую модель схемы счетчика Джонсона по модулю 4

в программе d-DcS,

Используя анимацию , постройте таблицу состояний и выходов реализуемой схемой функции, предварительно подав сигнал сброса .

Затем, с помощью временного моделирования , получите временную диаграмму для всех возможных комбинаций выходов.

Определите задержки выходных сигналов относительно фронта синхросигнала

Вопросы, на которые надо дать ответ в отчете по работе

1. Чем счетчик Джонсона лучше или хуже обычного последовательного по быстродействию и оборудованию?

2. Какой минимальный период тактового сигнала и чем они лимитируются?

3. Как построить такой счетчик на триггераж без инверсного выхода?

4. Обычный N-разрядный последовательный счетчик имеет 2^N состояний- сколько состояний имеет N-разрядный счетчик Джонсона?
