Раздел 3. Изучение типовых комбинационных узлов.

Работа 3.3. Разделяемый канал связи( симплексный канал)

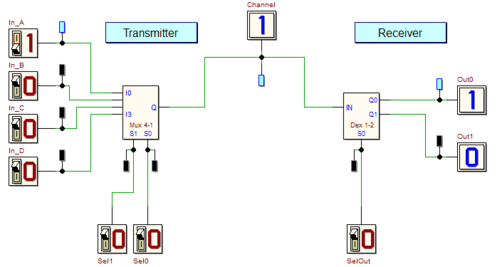

В этой работе вы изучите упрощенный разделяемый коммуникационный канал, представленный на рис. ниже. Левая часть схемы представляет собой передатчик, а правая часть – приемник. Передатчик выбирает один из четырех входов (In_A, In_B, In_C and In_D) и передает его сигнал по каналу( Channel) Заметьте, что в один и тот же момент времени, передается только один сигнал- канал симплексный,.Сигнал на принимающей стороне, будет перенаправлен на один из двух выходов (Out0 и Out1).

Компоненты схемы- блокм программы ДЕЕДС- мультиплексор “Mux 4-1” и демультиплексор “Demux 1-2” доступны к выбору на панели компонентов схемного редактора программы d-DcS. Во время построения схемы не забудьте задать имена для входных переключателей и выходных индикаторов ( нажмите на кнопку свойства на панели инструментов программы d-DcS, затем нажмите на нужный компонент, и наберите имя из латинских букв и цифр( идентификатор)чтобы задать ему имя).

Закончив схему, попробуйте передать сигнал от входа С на выход 1, задав нужные сигналы управления SEL 1,0, SELOut. После запустите функциональное моделирование(анимацию) , и затем, используя временное моделирование, получите временную диаграмму .

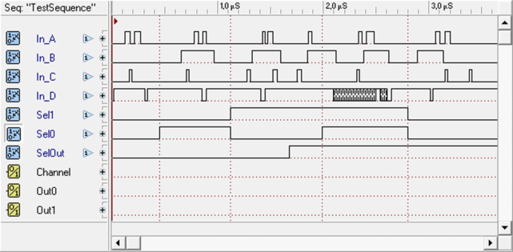

Тестовая последовательность, представленная ниже, должна быть задана в окне Временная Диаграмма: в этой последовательности, входные сигналы изменяют свои значения так, чтобы однозначно определить их значения на линии канала и на выходах Out0 и Out1, в соответствии с управляющими входными сигналами Sel0, Sel1 и SelOut.

Проанализируйте полученную временную диаграмму и ответьте на вопрос,

Что означает черная полоса на входе D?

(подсказка- рассмотрите этот участок диаграммы подробнее( наносекунды)

Индивидуальные Варианты заданий Попытайтесь детально исследовать схему .
