Раздел 3. Изучение типовых комбинационных узлов.

Работа 3.6. Проектирование двухразрядного двоичного умножителя

Спроектируйте двухразрядный двоичный умножитель,УГО которого показано на рисунке ниже. Умножитель получает на вход два беззнаковых числа A и B (кодированные как двухразрядные двоичные числа - A1, A0 и B1, B0) и генерирует произведение - число P (кодированное как четырехразрядное число P3, P2, P1, P0). Число P – результат умножения чисел A и B.

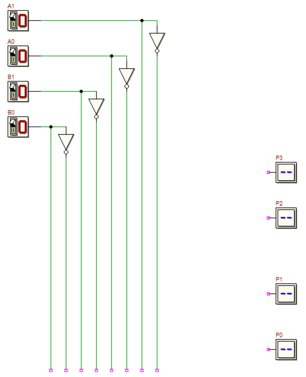

Составьте таблицу истинности двоичного умножителя. Постройте карту Карно для каждого выхода и напишите минимизированное логическое выражение для каждого выхода (используйте базис И-ИЛИ). Постройте схему, используя полученные данные, используя подготовленный шаблон для программы d-DcS:

Проверьте поведение схемы, используя анимацию- и временное моделирование
