Раздел 5. Изучение типовых последовательностных узлов.

Работа 5.4. Анализ библиотечного элемента системы моделирования

D-DcS RS-триггера

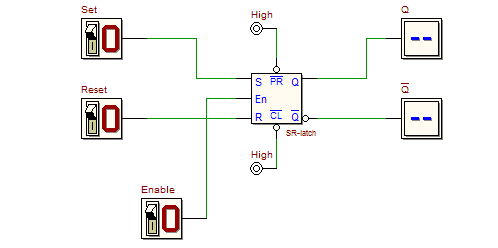

Исследуйте поведение компонента системы моделирования D-DcS

RS-триггера-защелки( SR-Latch Flip-Flop) c разрешающим входом EN.

Сначала выполните анимацию и постройте таблицу переходов и выходов, потом выполните временное моделирование.

Определите время задержки триггера –защелки и максимальную частоту изменения входного сигнала при En=1.

Одинаковы ли задержки выходов Q и не Q ?
