Раздел 3. Изучение типовых комбинационных узлов.

Работа 3.2. Изучение схемы демультиплексора 1 – 2

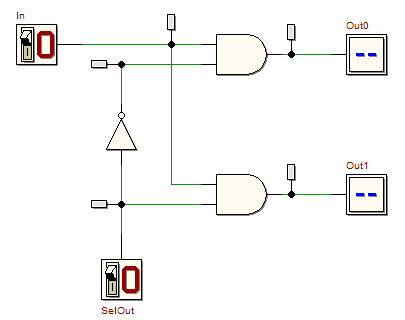

Изучите поведение демультиплексора 1 к 2, представленного ниже, используя программу d-DcS.

Во время построения схемы не забудьте задать имена для входных переключателей и выходных индикаторов ( нажмите на кнопку свойства на панели инструментов программы d-DcS, затем нажмите на нужный компонент, и наберите имя из латинских букв и цифр( идентификатор),чтобы задать ему имя).

Постройте таблицу истинности демультиплексора.

После того, как вы завершите построение таблицы истинности схемы, вы можете выполнить временное моделирование и получить временные диаграммы .

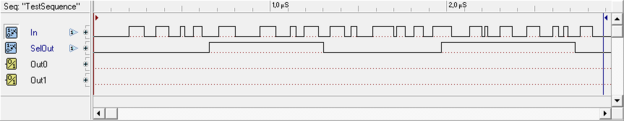

Тестовая входная последовательность, показанная ниже, должна быть задана в окне Временная Диаграмма (Timing Diagram): в этой последовательности, входной сигнал In изменяется чаще . Легко увидеть, что сигнал SelOut выбирает, какой из двух выходов (Out0 или Out1) копирует входной сигнал In. Невыбранный выход сохраняет значение ‘0’.

Сравните таблицу истинности схемы с временной диаграммой моделирования и дайте заключение о совпадении ожидаемых и полученных результатов.

Индивидуальные Варианты заданий Постройте демультиплексор на элементах предложенного логического базиса.

Завершив построение схемы, выполните временное моделирование .

и сравните временную диаграмму схемы с таблицей истинности функции
