Раздел 3. Изучение типовых комбинационных узлов.

Работа 3.1. Изучение схемы мультиплексора 2-1

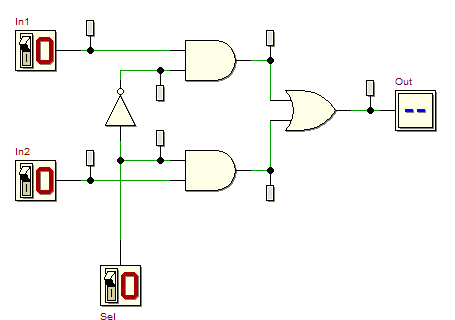

Изучите поведение мультиплексора 2 к 1, приведенного на рис. ниже, используя программу d-DcS.

Завершив построение схемы, вы сможете выполнить анимацию-функциональное моделирование (functional simulation) данной схемы (кликните по значку на панели инструментов программы d-DcS). После этого вы сможете изменять состояния входных переключателей и выходное значение будет изменятся соответственно.

Задача: постройте таблицу истинности мультиплексора 2-1 с предполагаемыми результатами функционального моделирования.

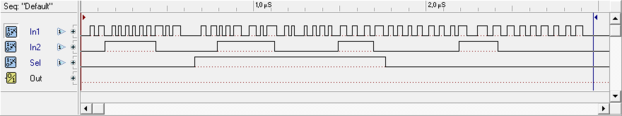

Последним заданием будет получение временной диаграммы работы схемы мультиплексора (нажмите на кнопку на панели команд d-DcS). Задайте временную диаграмму сигналов на входах In1и In2. Например такую ,как показана рис. ниже: в этой последовательности сигналов, входной сигнал In1 изменяется быстрее, чем In2.

Индивидуальные Варианты заданий Постройте мультиплексор 2-1 на элементах предложенного логического базиса и промоделировав схему сравните ее поведение с рассмотренной ранее.
