Раздел 4. Изучение типовых комбинационных узлов.

Работа 4.1. Анализ задержек и рисков сбоя

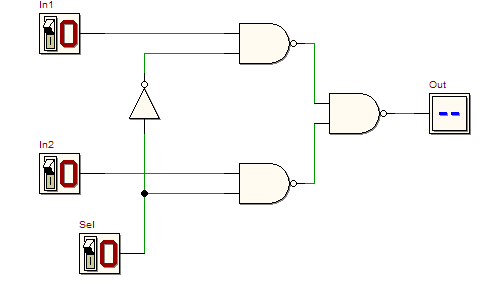

Реализуйте следующую модель схемы в программе d-DcS,

Это схема мультиплексора 2-1.

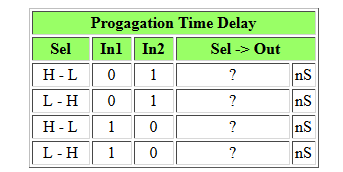

С помощью временного моделирования , измерьте задержки схемы( селекторный вход- выход) в соответствие с таблицей переключений селекторного входа

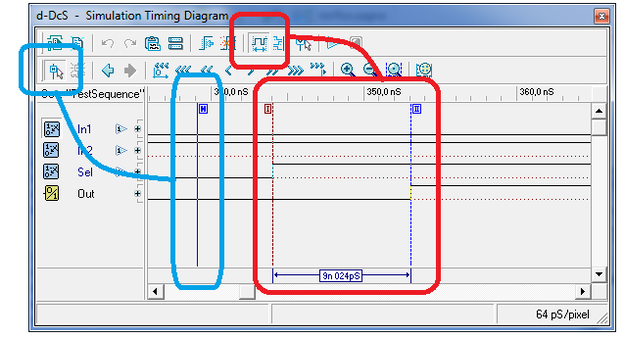

Упрощают измерения две операции- установка курсора и масштабирование.

Курсор Н-(home,выделенный голубым цветом) позволяет масштабировать ось времени рядом с собой.

Пара Курсоров | и || ( курсоры для измерения времени,выделены красным) позволяют измерять время между ними.

Теперь проверьте , что когда один из входов In1 и In2 имеет уровень 1 , один из переходов управляющего входа SEL вызывает риск сбоя на выходе.

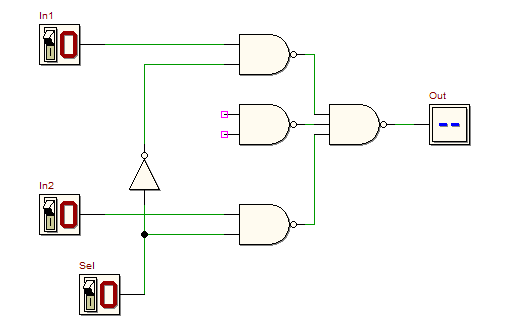

Модифицируйте схему и проверьте, остался ли риск сбоя при такой же входной последовательности сигналов

Вопросы:

• какую функцию выполняют входы S1 и S0 ?

• какую функцию выполняет вход EN ?

• какое соотношение выполняется между количеством входов и выходов ?
