Лабораторная работа № 6.3. Исследование асинхронного счетчика.

Цели лабораторной работы.Изучение режимов работы и вариантов структур асинхронного счетчика

Описание лабораторной работы.

Последовательная схема, представленная на рисунке ниже – асинхронный

счетчик.

Примечание: *Инверсный Выход

!Q каждого триггера соединен с его же входом D с помощью прямой линии обратной связи. Обратите внимание на то, как соединены синхровходы (входы синхронизации_ CK с предыдущими разрядами

.

Завершив построение схемы, используя*временное моделирование *,

проверьте поведение схемы (тестовая последовательность уже доступна в

окне временных диаграмм). Определите *направление* счета счетчика: это

*суммирующий* счетчик или *обратный(вычитающий)* счетчик?

Постройте таблицу, как показано ниже, которая описывает *числовую

последовательность*, получаемую на выходах *Q2,Q1,Q0* (Q2 = MSB- старшие разряды, Q0 =LSB- младшие ). Заполните последние две колонки числами в десятичном эквиваленте:

первую заполните *числами без знака*, вторую – *числами со знаком*.

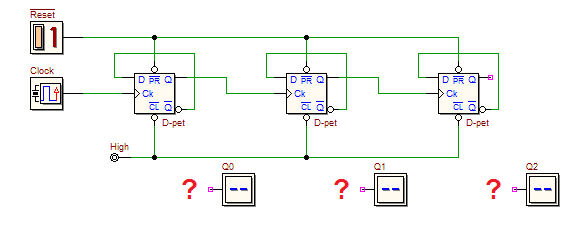

Постройте в программе d-DcS схему, изображенную на рисунке ниже, и

завершите ее, используя инверсные выходы триггеров *!Q*в качестве

выходов счетчика.

Используя *временное моделирование *, проверьте поведение схемы.

*Как изменилась числовая последовательность? *

------

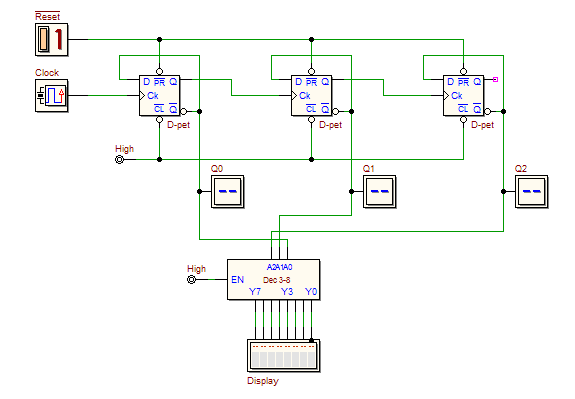

На следующем рисунке отображен асинхронный счетчик управляющий

*декодером 3-8*. Выходы декодера отображаются на бинарном 8 битовом

дисплее

Проанализируйте схему с помощью *анимационного моделирования *: это может быть полезно для понимания работы схемы. В этом режиме моделирования, может

показаться что схема работает идеально: но во время *временного

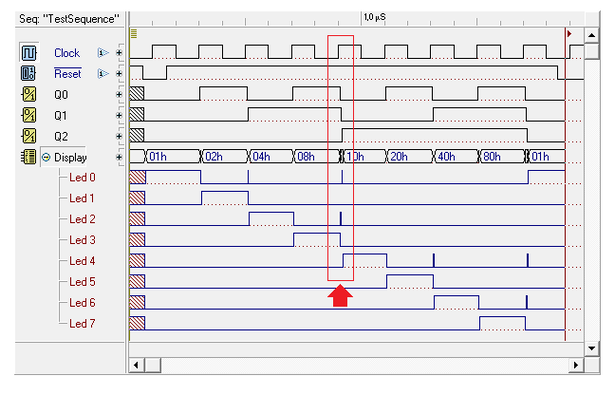

моделирования * можно определить пределы уменьшения периода синхроимпульсов при асинхронной реализации счетчика

(наблюдайте «побочные» выходные сигналы):

Используйте *Home cursor* чтобы расположить окно просмотра диаграммы в

интересующем вас месте. *Увеличьте временную шкалу*, чтобы увидеть

поведение выходных сигналов в критических переходах. В частности,

переходах между активациями светодиодов-*LED3* и*LED4*. Попытайтесь объяснить, что происходит вокруг этих переходов.
