Раздел 2 . Применение Булевской алгебры при проектировании логических схем.

Работа 2.1. Изучение многоуровневой логической схемы

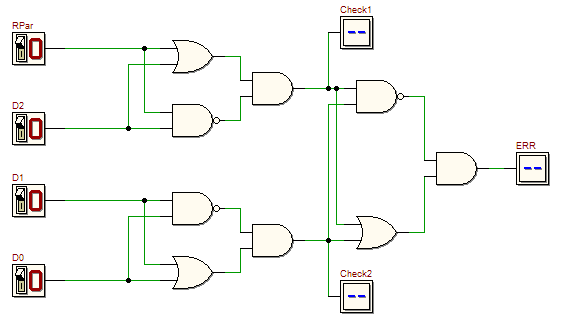

Создайте средствами схемного редактора d-DcS четырехвходовую комбинационную схему, представленную ниже и смоделируйте ее.

1.Используя возможности анимации, постройте таблицу истинности, описывающую поведение схемы .

2. По таблице истинности опишите булевы функции , отражающие зависимости значений выходов от входов:

• f(RPar, D0, D1, D2) = Check1

• f(RPar, D0, D1, D2) = Check2

• f(RPar, D0, D1, D2) = ERR

3. Рассмотрите возможность упрощения схемы, вырабатывающей сигнал ERR, путем использования другого элементного базиса, например, используя только три вентиля исключающее ИЛИ(EXOR) для выработки сигнала ERR .

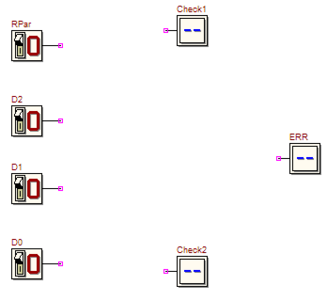

4. Спроектируйте и нарисуйте новую схему по шаблону, указанному ниже

Далее

Во-первых, проверьте правильность спроектированной вами схемы, используя функциональное( анимацию) моделирование.

Эта схема может быть использована, чтобы определить четность или нечетность 3 битного двоичного кода D2, D1 и D0. Вход RPar имеет значение четности этого кода. Выход ERR активируется, когда входной бит четности кода RPar и пересчитанное схемой значение четности не совпадают.

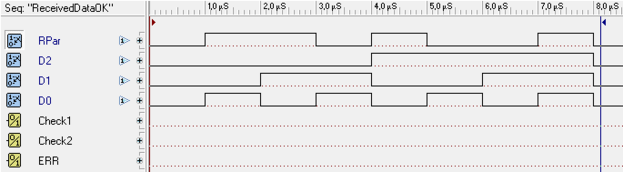

Далее надо провести временное моделирование и получить временные диаграммы. Предлагаются два теста. Первая тестовая последовательность указана ниже.

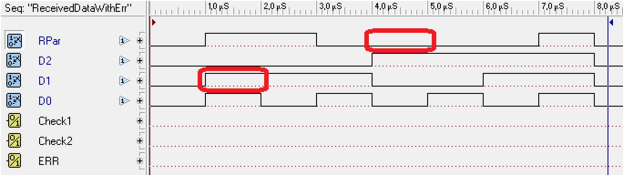

Вторая последовательность предполагает наличие ошибки в поступающих на вход данных. Красным цветом помечены места ошибок – два бита имеют инверсные относительно верных значения-D1 во втором входном наборе и RPAR в пятом.

Составьте отчет по работе
