Раздел 8. Изучение типовых микросхем памяти.
Работа 8.1. Изучение работы микросхемы ПЗУ
Изучите поведение микросхемы ПЗУ,библиотечного компонента системы D_DcS .

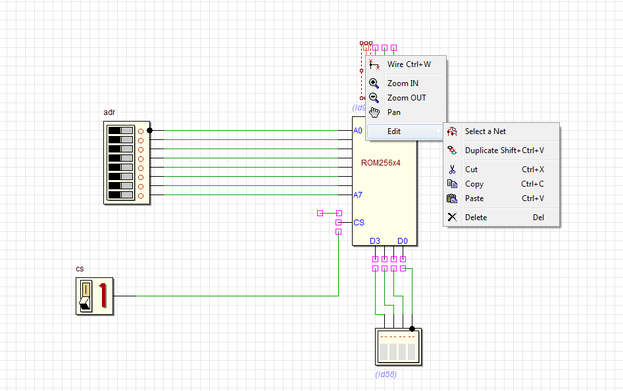

При рисовании схемы иногда возникает необходимость убрать ошибочные элементы рисунка. Для этого надо на элементе установить курсор, кликнуть левой кнопкой мышки- элемент окрасится в красный цвет и вокруг него появится пунктирный прямоугольник( в примере выделена линия связи),кликнуть левой кнопкой мышки- появится меню( на рисунке справа от линии), кликнуть на редактирование-EDIT,появится меню – выберите стереть- cut) и элемент уберется из рисунка.

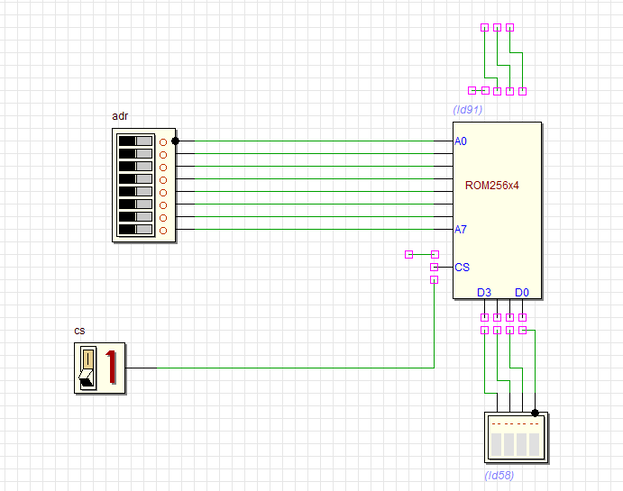

Ниже на схеме один провод,ошибочно нарисованный над блоком памяти стерт
Во время построения схемы не забудьте задать имена для входных сигналов и выходных индикаторов ( нажмите на кнопку свойства
на панели инструментов программы d-DcS, затем нажмите на нужный компонент и наберите имя из латинских букв и цифр( идентификатор),чтобы задать ему имя)..
После того, как вы завершите создание схемы, вы можете задать начальные значения в ячейки памяти( по умолчанию там все 1 во всех разрядах).

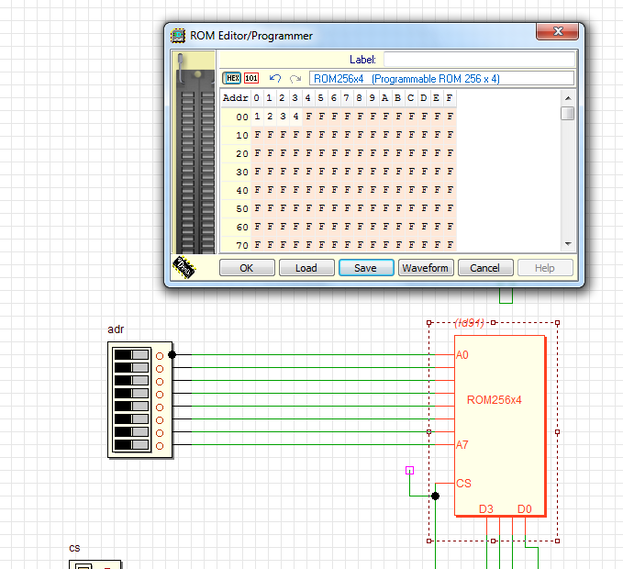

Для этого надо щелкнуть на изображении микросхемы и выбрать memory content),- см.рисунок ниже,а потом поменять содержимое ячеек .
В примере изменены ячейки с адресами 0,1,2,3- туда записаны коды 1,2,3,4
Можно сохранить содержимое ПЗУ в отдельном файле
Потом выполнить анимацию -
( в данном примере из ячейки с адресом 1 должно считываться значение 2 ,а из ячейки 23h значение 1111(F)
и потом, запустив временное моделирование надо получить временные диаграммы
.

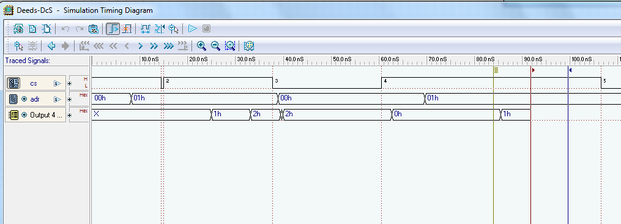

Ниже показана временная диаграмма выходов после моделирования.

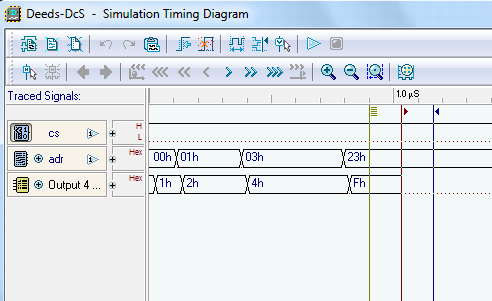

Имеется возможность использования модели той же микросхемы с шинными (векторными) сигналами входов и выходов ,
Обратите внимание, что при чтении сохраняемые в памяти данные появляются на выходе микросхемы с некоторой задержкой( Таа).
Процесс чтения в данном эксперименте проходит при неизменном значении сигнала выбора микросхемы cs=1
Определите время задержки выходного сигнала относительно адресного при чтении( Таа).
В данном выше модельном эксперименте не исследовалась задержка чтения относительно сигнала выбора микросхемы( Тcs).

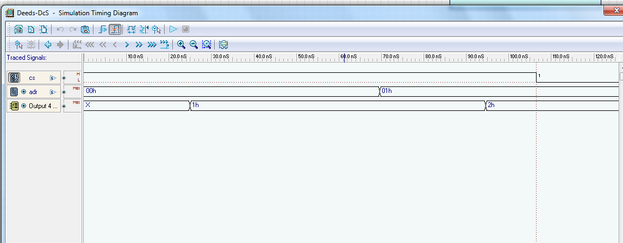

Проведите модельный эксперимент по анализу ( Тcs)( необходимо, при постоянном в течении допустим 100 ns значении адреса и cs=0 переключить cs в 1)
Определите максимальную частоту считывания данных из памяти.
При отключении сигнала выбора микросхемы (CS=0) в какое состояние переходит выход и за какое время( задержки Таа и Тс одинаковы и равны примерно 25 нс, а Тдис_СS чему равно ?
Проверьте , инерционная или безинерцционная модель постоянной памяти ,встроенная в систему D_DcS, т.е. будет ли она работать например при длительности cs=1 нс,или что будет ,если менять адрес с периодом меньшим таа=25 нс?
