Раздел 1 введение в систему моделирования логических схем

Работа1

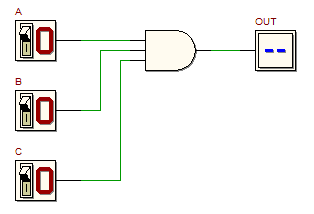

1.1.В этом вводном занятии вы проверите работу модели простейшей логической схемы 3И, представленной на рисунке ниже и заодно познакомитесь с подсистемой моделирования цифровых схем - Digital Circuit Simulator (d-DcS) пакета программ Deeds.

Скопируйте систему с сайта, разархивируйте файл, установите на своей машине. СМ. МЕТОДИЧЕСКИЕ МАТЕРИАЛЫ ПО СИСТЕМЕ ДЕЕДС- ИНСТРУКЦИЯ ПО УСТАНОВКЕ СИСТЕМЫ.

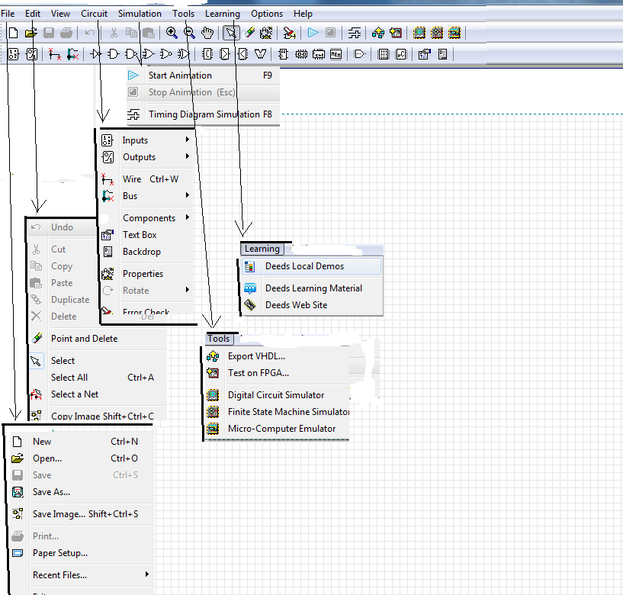

Запустите d-DcS.СМ.ИНСТРУКЦИЮ ПО РАБОТЕ С СИСТЕМОЙ.

Нарисуйте схему модели схемным редактором.

Во время построения схемы не забудьте задать имена для входных переключателей и выходных индикаторов ( нажмите на кнопку свойства на панели инструментов программы d-DcS, затем нажмите на нужный компонент и наберите имя из латинских букв и цифр( идентификатор),чтобы задать ему имя).

Следующим шагом будет изучение принципа работы данной схемы. Запустите (анимацию) - функциональное моделирование работы схемы, кликнув на значок в панели инструментов программы d-DcS.

Теперь вы можете не только изменять состояние переключателей A, B и C, щелкая на изображении переключателей , но и наблюдать изменение выходного сигнала OUT. Например, имея все 1 на входах, получим 1 на выходе.

Задание: постройте таблицу истинности для функции f(A,B,C) = OUT

И сравните с результатами анимации

Перейдем к получению временной диаграммы работы данной схемы( ее моделированию). Для того, чтобы получить временную диаграмму работы нашей схемы, необходимо кликнуть на значок в панели инструментов программы d-DcS.

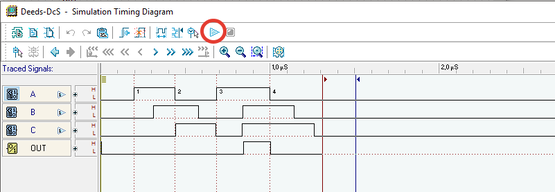

В открывшемся окне временной диаграммы вам необходимо задать входные сигналы для трех входов A, B, C и получить цифровой сигнал на выходе OUT. Ниже представлен пример получения временной диаграммы для заданных входных сигналов.

Задание:

1.Получите сигнал OUT, заданный всеми возможными комбинациями входных сигналов A, B, C и сравните полученную диаграмму с таблицей истинности функции 3И.

2. Познакомьтесь с различными функциями системы моделирования

Например, измерьте задержку вентиля, для чего следует уменьшить масштаб – боле детально рассмотреть диаграмму. Выше на рис. микросекунды, а надо с точностью в наносекунды. Подвигайте курсорами, выполните рестарт моделирования , сохраните временную диаграмму в разных форматах и.т.д.

ОТЧЕТ

Проделанную работу отразите в пересылаемом преподавателю вордовском файле-отчете, примерная форма которого представлена ниже.

1)ФИО, группа, дата

2) название работы

3) задание

4) схема

5) временная диаграмма

6) пояснения

7) выводы

КРАТКИЕ ОПИСАНИЯ РАБОТЫ С ПОДСИСТЕМОЙ МОДЕЛИРОВАНИЯ СХЕМ

Ниже краткие справочные данные по работе со схемным редактором и системой моделирования D_DcS

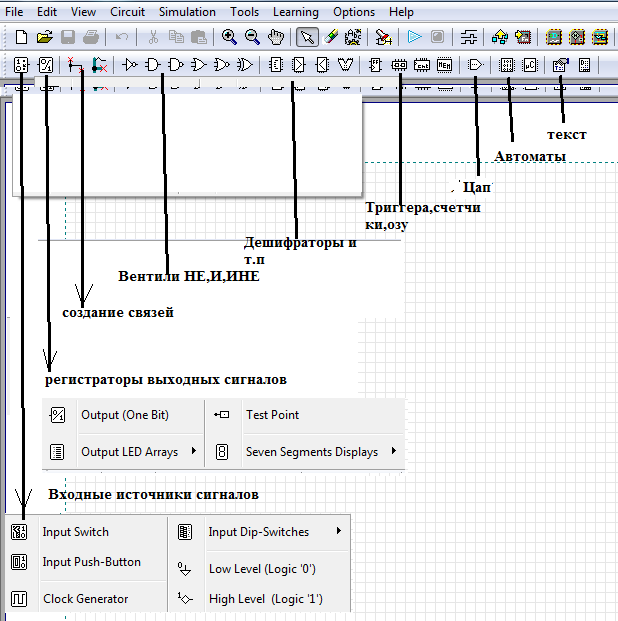

Ниже рис. поясняющий графические символы элементов и блоков, доступных к перемещению средствами схемного редактора на поле рисунка схемы при выборе соответствующих пиктограмм второго ряда меню

Раздел _

Окно - диаграммы временного моделирования.

В приведенном ниже рисунке представлено окно программы временного моделирования

Пункт _.1 Общее описание

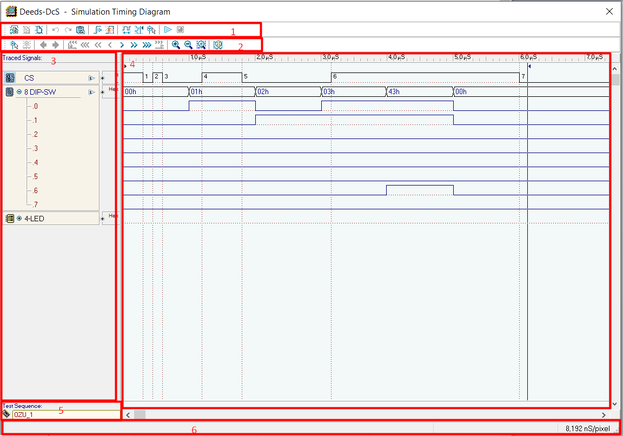

Данное окно можно разделить на следующие части:

1. Панель инструментов

2. Панель управления курсорами

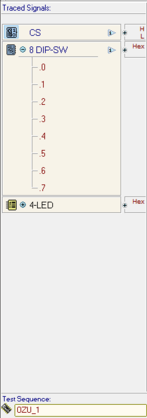

3. Панель отслеживаемых сигналов

4. Панели редактирования/отображения входных и выходных сигналов

5. Поле отображения названия выбранной диаграммы-тестовой последовательности

6. Строка состояния

Пункт _.1 Панель инструментов

На панели инструментов располагаются следующие разделы управления, слева направо, обозначенные пиктограммами:

1. I nput Sequences (менеджер управления временными диаграммами входных сигналов-входными тестовыми последовательностями- ) – позволяет сохранять/загружать пользовательские временные диаграммы из/в панель редактирования /отображения входных/выходных сигналов.

Здесь можно загружать(load), сохранять пользовательские тестовые последовательности.

1. Clear Simulation Results (очистить результаты моделирования)– очистить результаты моделирования (выходные сигналы)

2. New Simulation (новое моделирование) – запустить новый сеанс моделирования (стереть все диаграммы входных и выходных сигналов).

3. Redo/Undo (отменить/повторить) – отменить последнюю выполненную операцию.

4. Copy/Save Timing Diagram ( скопировать/сохранить временную диаграмму) – скопировать в буфер обмена или сохранить в файле в формате .png временную диаграмму.

5. Edit Edges ( добавить или сместить фронт входных сигналов) – инструмент редактирования входных сигналов в окне временных диаграмм.

6. Delete Edges (удалить фронт входных сигналов) – инструменты для удаления перехода входного сигнала.

7. Time Meter Cursors (измерение промежутка времени между курсорами) – инструмент измерения времени между курсорами

8. End Time Cursor (курсор конца времени моделирования) инструмент, позволяющий задать конечный момент времени моделирования в окне временной диаграммы.

9. Activate Value Cursor (курсор текущего значения) – при активации на окне редактирования временной диаграммы отображается курсор, который используется для получения текущего значения момента времени, где он находится.

10. Execute/Stop Timing Simulation (запустить/остановить временное моделирование) – кнопки запуска и остановки временного моделирования.

Пункт _.2 Панель управления курсорами

Слева-направо

1. Activate Home Cursor (активировать домашний курсор) – отобразить/скрыть домашний курсор в окне временной диаграммы

2. Scroll To the Home Cursor (перейти к домашнему курсору) – перейти к текущему положению домашнего курсора в окне временной диаграммы

3. Инструменты перемещения по временной диаграмме

4. Инструменты масштабирования временной диаграммы

5. Show Magnifier (отобразить- увеличитель) – инструмент увеличения участка диаграммы( позволяет уменьшить масштаб участка временной диаграммы, т.е. более детально рассмотреть задержки сигналов в наносекундах

Пункт _.3 Панель отслеживаемых сигналов.

П озволяет настроить отображение входных и выходных сигналов на диаграмме:

1. изменить порядок отображения сигналов

2. увеличить-уменьшить вертикальный масштаб отображения значения сигнала

3. задать составное (многоразрядное значение для сигнала)

4. задать начальное значение сигнала

Пункт _.4 Панели редактирования/отображения входных и выходных сигналов.

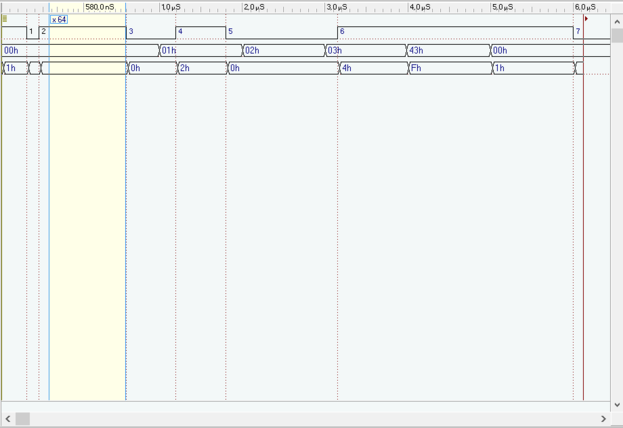

Пример окна временной диаграммы, в которой выполняются все операции по редактированию временных последовательностей дан ниже.
