Раздел 5. Изучение типовых последовательностных узлов.

Работа 5.3. Анализ схемы асинхронного JK-триггера

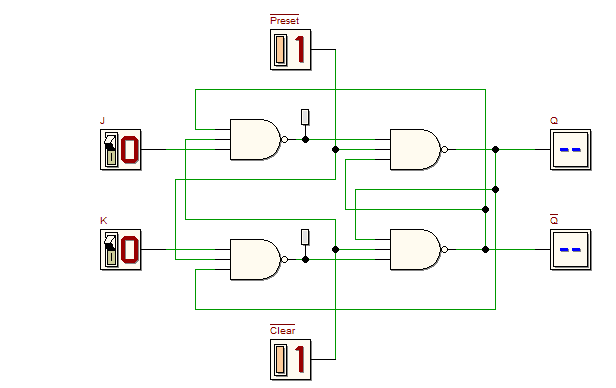

Постройте модель схемы асинхронного JK-триггера, схема которого представлена ниже в D_DcS

Используя временное моделирование , исследуйте поведение схемы. Обратите внимание на два установочных входа( Установка и Сброс PRESET,CLEAR). Вы должны в тесте перебрать все возможные комбинации входов J и K после предварительной установки триггера в 0 или 1. Рассмотрите особый случай, когда J и K будут активны(=1) одновременно.

Что происходит, если Вы не инициализируете схему?

Постройте таблицу переходов (состояний триггера) и выходов схемы.

.
