Лабораторная работа № 6.5.--. Исследование работы счетчика из библиотеки примитивов программы d-DcS)

Цели лабораторной работы.

Описание лабораторной работы.

Счетчик *Cnt4* это /компонент библиотеки/ доступный в программе *d-DcS*.

Компонент *Cnt4* – это *синхронный 4-х разрядный счетчик по модулю 16*

*с возможностью счета вверх и вниз, с предустановкой*.

*Q3, Q2, Q1, Q0* выходы счетчика ( Q3 = MSB, Q0 = LSB).

Вход сброса *!CL* инверсный,*асинхронный*: когда он*активен* (CL = 0) выходы

*Q3…Q0* устанавливаются в нулевое значение независимо от остальных

управляющих сигналов.

Вход */загрузки/* *LD* *синхронный*: когда на входе *CL* высокий

уровень и на входе *LD* высокий уровень, входы *P3…P*0 копируются на

выходы *Q3…Q0*, по *переднему фронту* синхроимульса входного сигнала

*CK* (когда на *LD *подан *высокий уровень* другие входы *En*, *Et* и

*Up* игнорируются)

Разрешающие входы *En* («/Разрешить счет/»), *Et*( «/Разрешить

предельный счет/») и вход направления счета *Up* – синхронные и

управляют работой счетчика. Когда *CL* и *LD* неактивны, даже если один

из входов*En* и *Et* неактивен, счет запрещен. Когда *CL* и *LD*

неактивны, и *En* и *Et* одновременно активны ( = «1»), по каждому

фронту синхроимпульса сигнала *CK*, значения на выходах *Q3..Q0*

увеличиваются на 1, если на входе *U/D* высокий уровень, или,

уменьшаются на один, если на входе *U/D* низкий уровень.

Если на вход *Et* подан высокий уровень, выход *Tc* (переполнение,«Предельный счет»)

активируется, когда на выходах счетчика *Q3…Q0* максимальное значение

«1111» (если счетчик суммирующий), или когда на выходах счетчика

минимальное значение «0000» (если счетчик обратный);

если *Et*

установлен в «0» - то на выходе *Tc* всегда «0».

Когда счет разрешен (*En*=*Et*=*”1”*), выход Tc функционирует. В

остальных комбинациях *En* и *Et*, счет запрешен, но функция *Tc* также

может быть доступна с комбинацией *En* = '0', *Et* = '1'.

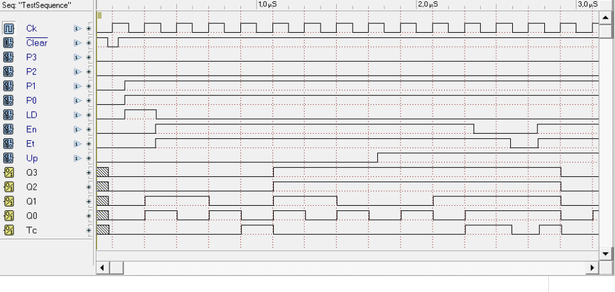

Вы должны протестировать *поведение счетчика*, используя *временное

моделирование * программы *d-DcS*. На следующем рисунке представлена

подходящая тестовая последовательность для моделирования (определенная

в окне временных диаграмм), также она может быть использована для

исследования других интересных комбинаций входных последовательностей:

.

Индивидуальные Варианты заданий Постройте счетчик по модулю,используя блоки счетчиков и других элементов имеющихся в библиотеке ДЕЕДС и исследуйте его работу
