Раздел 1. Введение в систему моделирования логических схем D_DcS

Работа №2. Изучение функций логических вентилей

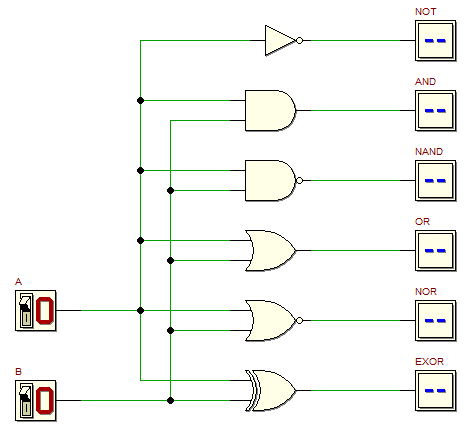

1.2. Это задание познакомит вас с простейшими комбинационными логическими элементами( логическими вентилями). Средствами графического редактора d-DcS нарисуйте картинку( рис.ниже) , на которой отображена логическая схема с простейшими элементами. Вы получите подготовленный шаблон для создания модели этой схемы пригодной для исследования ее работы программой d-DcS: во время построения схемы не забудьте задать имена для входных переключателей и выходных индикаторов ( нажмите на кнопку свойства на панели инструментов программы d-DcS, затем нажмите на нужный компонент и наберите имя из латинских букв и цифр( идентификатор),чтобы задать ему имя).

Следующим вашим шагом вам необходимо дополнить подготовленный шаблон до рисунка схемы, изображенной на фигуре выше. После этого, вы сможете запустить анимацию-functional simulation (Interactive Animation, функциональное моделирование) созданной схемы, нажав на кнопку на панели инструментов программы d-DcS. Теперь вы можете изменять состояние переключателей входных сигналов A и B и выходы логических вентилей будут изменяться соответственно.

Задание: постройте таблицу истинности для каждого типа логического вентиля.

За тем выполните временное моделирование (timing simulation) этой же схемы. Вы можете запустить временное моделирование, нажав на кнопку на панели инструментов программы d-DcS. Теперь вы можете непосредственно задать входные воздействия.

Задание: получите временную диаграмму для всех возможных комбинаций значений входов A и B и сравните полученные временные диаграммы с таблицами истинности логических вентилей.
