Раздел 3. Изучение типовых комбинационных узлов.

Работа 3.7. Анализ и проектирование схем на базе мультиплексоров

Создайте следующую схему в программе d-DcS

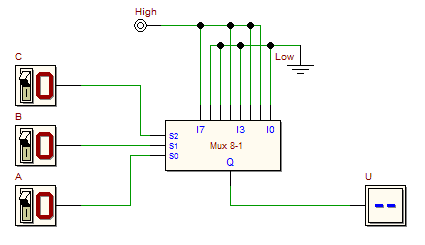

Это логическая схема с тремя входами C, B, A и выходом U, реализованная с помощью мультиплексора 8-1. Используя анимацию- функциональное моделирование , постройте таблицу истинности функции, описывающую данную схему.

Ответьте на Вопросы: какой тип имеет логическая функция, представленная схемой выше, может ли она использоваться для определения четности трехразрядного двоичного кода , представленного битами A, B и C.

Используя подобный структурный подход, измените предыдущую схему, чтобы реализовать следующую логическую функцию:

Начните с построения таблицы истинности для заданной логической функции, затем измените схему с мультиплексором , чтобы ее реализовать. Проверьте работоспособность схемы с помощью временного моделирования

Индивидуальные Варианты заданий Реализуйте на мультиплексоре функцию и проверьте схему моделированием
