Лекция № 18

4.3.4. Статическая адаптация с помощью поиска (замкнутая система

оп­тимизация)

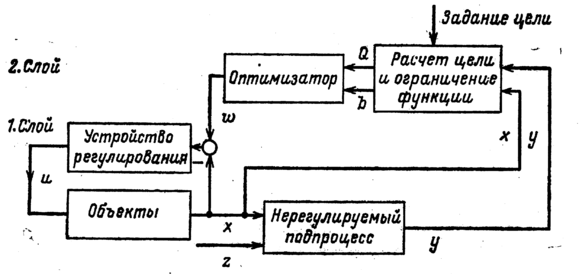

Схема системы управления, решающей поставленную задачу, приведена на рис. 4.14.

Рис. 4.14

В этой системе входные величины х и выходные у измеряются непосредственно в процессе функционирования и на основе рассчитываются целевая функция и ограничения . Затем с помощью оптимизатора осуществляется поиск задающих воздействий  (вектора задания) таких, чтобы они доставляли минимум функции цели Q при выполнении необходимых ограничений.

Во время поиска оптимального задающего воздействия с помощью обратных связей создается замкнутый контур - контур поиска. Изменение задающих воздействий приводит к изменению целевой функции Q; эти значения фиксируются и служат для проведения дальнейших изменений задающих воздействий.

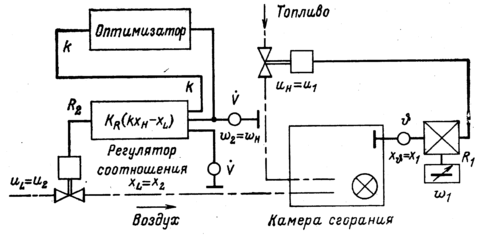

Рассмотрим пример замкнутой системы оптимизации и одним регулируемым параметром, обеспечивающей оптимизацию процесса горения. Схема системы, решающей поставленную задачу, приведена на рис. 4.15.

Управление процессом горения было рассмотрено ранее с помощью схемы, представленной на рис. 4.4. Но это управление не было оптимальным.

Рис. 4.15

В начале сформулируем функцию цели, минимизируемую данной системой управления: при минимальных затратах топлива получить заданное количество тепла. Это количество тепла можно считать однозначно определяемым температурой х, а затраты на его получение – расходом топлива . Таким образом, задача оптимизации состоит в том, чтобы при удовлетворении ограничений по температуре х, минимизировать расход топлива . Параметром, с помощью которого это можно сделать (т.е. задающим воздействием) является соотношение между расходами воздуха и топлива . При изменении этого соотношения для различных видов топлива или получаются характеристики , приведены на рис. 4.16.

Рис. 4.16

При малом значении k ( ) сгорает не все подаваемое топливо. Расход топлива поэтому получается больше, чем требуется для создания заданной температуры. Если , то излишний поток воздуха поглощает тепло, что также приводит к увеличению расхода . Оптимальное соотношение зависит от вида применяемого топлива и должно изменяться для обеспечения оптимального режима работы. Если известны вид топлива и его характеристика, определяющая оптимальное соотношение, то для управления можно использовать систему, с преобразователем, схема которой была приведена на рис 4.10.

В противном случае поиск коэффициента осуществляется с помощью оптимизатора по схеме рис. 4.15.

Выход оптимизатора (коэффициент k) является заданием для регулятора соотношения, который обеспечивает компенсацию рассогласования ( ). После проведения одного шага поиска, в котором определяется значение k (а следовательно, имеет место в сравнении с предыдущим некоторое изменение и вызванное им соответствующее изменение расхода топлива ) при поддержании постоянного значения температуры x, анализируется . Если , т.е. расход топлива снижается, то осуществляется новый шаг поиска в том же направлении изменения k. В случае направление поиска изменяется на противоположное. Таким образом, в процессе поиска соотношение расходов воздуха и топлива настраивается на оптимальное значение , зависящее от вида используемого топлива.

Для исследования процесса оптимизации в случае не одного, а нескольких оптимизируемых задающих параметров удобно использовать поверхности равных значений функции цели (поверхности уровня), строящиеся в пространстве этих параметров. На рис. 4.17 приведен пример таких по­верхностей (линий) в случае двух оптимизируемых задающих параметров и .

Рис. 4.17

Для поиска оптимума функции цели, т.е. используется множество методов. В частности, возможна стратегия поиска с попеременным измене­нием задающих параметров и (пунктирная ломанная линия на рис. 4.17).

Этот метод поиска – метод Гаусса-Зайделя, приводит к медленному достижению результата. В других, более совершенных методах, вместо перемещения вдоль осей координат используют перемещение по градиенту функции цели или случайные направления перемещения.

Дополнительные сложности в поисках вносит учет ограничений, особенно если они не линейны. Следует отметить, что не существует единого метода поиска одинаково приемлемого во всех случаях.

Задача разработчика системы заключается в том, чтобы на основе предварительной информации о характере поверхностей равного уровня, виде ограничений и интенсивности возмущений выбрать лучший метод поиска.

Вследствие инерционности процесса управления обычно после каждого шага поиска наступление нового установившегося состояния происходит с задержкой. Это приводит при сравнительно быстрых изменениях возмущений и передаточных характеристик звеньев системы к тому, что не обеспечи­вается точное слежение за постоянно изменяющейся оптимальной рабочей точкой.

При увеличении скорости поиска вследствие наличия замкнутого кон­тура управления возникает проблема устойчивости. Выбор надежного безинерционного способа поиска затруднен и требует значительной по объему информации. Поэтому замкнутые системы оптимизации со многими оптимизи­руемыми параметрами нашли ограниченное применение.

Таким образом, в замкнутых системах статической оптимизации осуществляется автоматическое согласование задающих величин путем поиска в замкнутом контуре, включающем оптимизатор. С его помощью на основе замеряемых управляемых входных и выходных величин управляемого объекта и рассчитанных значений функции цели и ограничений в соответствии с выбранной методикой поиска задающие величины постепенно изменяются так, чтобы осуществлялась оптимизация целевой функции с учетом ограничений. Предварительные сведения о количественных соотношениях модели управляемой системы, а также измерение возмущений не требуется. Вследствие динамической инерционности процесса применимости данного метода ограничивается процессами, в которых положение оптимальной рабочей точки изменяется медленно.

4.3.5. Статическая адаптация с использованием статической модели процесса.

Отмеченные затруднения в использовании рассмотренных ранее схем управления можно устранить, если поиск осуществлять на статической модели процесса. Эта модель формируется на этапе работы устройством идентификации в зависимости от входных и выходных параметров, измерен­ных в производственном процессе и приспосабливается (адаптируется) к изменяющимся статическим характеристикам элементов системы.

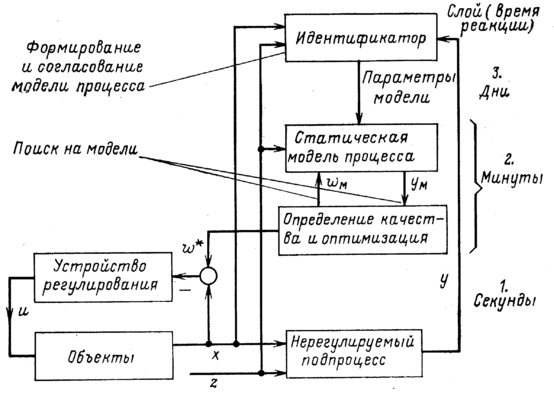

Схема статической адаптации с использованием статической мо­дели процесса приведена на рис. 4.18.

Рис 4.18.

Идентификатор имеет алгоритм реализованный обычно в программе специализированной управляющей машины. Часто, задача идентификатора ограничивается непрерывным определением параметров модели процесса и пос­ледующей перезаписью в запоминающем устройстве машины этих значений вместо старых.

Для определения оптимальных задающих величин оптимизатор осуществляет процедуру поиска, но не на самом процессе, а на его статической модели. Найденный на модели оптимальный вектор задающий величины используется в процессе управления. Так как модель безинерционна то поиск осуществляется значительно быстрее, чем это возможно сделать непосредственно в реальном процессе.

При воздействии на систему возмущений z переход от одной оптимальной настройки к другой осуществляется по принципу разомкнутой схемы надстройки: сигнал z используется идентификатором для определения параметров модели, которая в свою очередь служит основой для нахождения задающей величины . Работа идентификатора безусловно связана с использованием обратной связи по входной величине у. Таким образом, наличие статической модели процесса позволяет оперативно осуществлять оптимальное управление по разомкнутой схеме, а подстройка этой модели под изменяющиеся условия эксплуатации происходит по замкнутой схеме с использованием обратной связи по входному сигналу у.
