ЛЕКЦИЯ 13.

3.5.4. Передаточная функция.

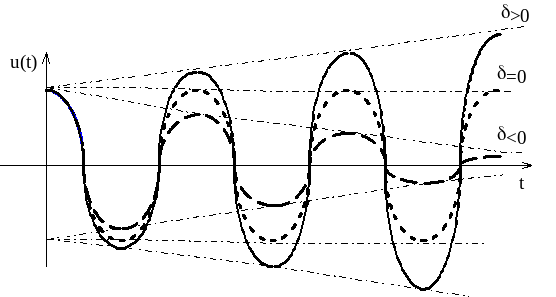

Рассмотренная ранее частотная характеристика позволила оценить звено по его способности реагировать на синусоидальный входной сигнал. Однако многие входные сигналы, важные в практическом отношении, характеризуются не постоянной, а переменной – убывающей или возрастающей по времени амплитудой (рис. 3.20).

Рис. 3.20.

Такие сигналы могут быть представлены в виде:

.

Введем в рассмотрение динамическую характеристику звена, отражающую его свойства при передаче таких экспоненциальных сигналов. Для этого, так же, как и ранее, представим выходной сигнал в форме:

,

и перейдем для анализов сигналов в плоскость комплексного переменного.

, (3.17)

где – комплексная амплитуда;

– комплексная частота.

Аналогично для комплексного выходного сигнала имеем:

, (3.18)

При этом , a .

Так как в линейных системах в соответствии с принципом суперпозиции действительная и мнимая компоненты входного сигнала не оказывают влияния друг на друга, то действительная компонента выходного сигнала определяется соответствующей компонентой входного.

Поэтому, как и прежде, при расчетах можно перейти в плоскость комплексного переменного, а затем из общего результата выделить дейс­твительную часть.

Для определения комплексного выходного сигнала подставим уравнения (3.17) и (3.18) в общее дифференциальное уравнение линейного звена (3.7).

Используя соотношение , будем иметь:

.

Учитывая, что X и U есть комплексные величины, т.е. и и, вводя обозначение:

, (3.19)

будем иметь:

, (3.20)

откуда

. (3.21)

Из анализа (3.21) следует, что частота () и степень нарастания () сигнала на выходе звена неизменны, а изменяются лишь амплитуда и фаза. Причем информация об изменении амплитуды и фазы полностью содержится в функции G(p), определенной равенством (3.19) и названной передаточной функцией звена.

Передаточная функция G(p) линейного звена является комплексным оператором, который описывает особенности передачи звеном экспоненциально возрастающих или затухающих синусоидальных сигналов. При передаточная функция вырождается в частотную характеристику звена.

Передаточную функцию можно рассматривать как отношение выходного и входного сигналов, преобразованных по Лапласу. Передаточную функцию звена без каких-либо затруднений легко получить по его уравнению вида (3.7): передаточная функция есть дробь в числителе которой правая, а в знаменателе - левая части (3.7), где производные от входного и выходного сигнала заменены комплексной переменной р в соответствующей степени.

Передаточная функция одна из наиболее удобных и часто используе­мых динамических характеристик звеньев и кибернетических систем в целом. С ее помощью можно получить представление о характере движений в исследуемом звене. Для этого передаточную функцию G(p) представляют в следующем виде:

, (3.22)

где – корни многочлена ;

– корни многочлена .

Комплексные числа называют нулями, а комплексные числа – полюсами передаточной функции.

Нули и полюса передаточной функции могут быть вещественными или попарно комплексно-сопряженными.

Представление передаточной функции в виде (3.22) позволяет легко выполнить переход в плоскость действительной переменной t и получить выражение для x(t) при соответствующем входном сигнале u(t). При этом решающее значение имеет расположение полюсов передаточной функции на комплексной плоскости. Так, в простейшем случае, когда , а следовательно ,

и все полюса передаточной функции будут разными и отличными от нуля, оригинал выходного сигнала x(t) определится зависимостью:

. ()

Из анализа () следует вывод о решающей роли полюсов в опреде­лении характера движения на выходе звена:

• если все действительные и отрицательные, то с течением времени t все слагаемые кроме первого, в уравнении () затухают и ;

• если среди полюсов имеются два комплексно-сопряженных с положи­тельной действительной частью, а остальные как и ранее действительные и отрицательные, то x(t) с течением времени будет стремиться к синусоиде с неограниченно возрастающей амплитудой.

Таким образом, по передаточной функции можно судить о том, как будет вести себя звено или система при подаче на вход типовых сигналов и , в частности, возмущающих соответствующий режим воздействий. Это позволяет решать с помощью передаточной функции вопрос об устойчивости данных режимов по отношению к выбранным возмущениям. В общем случае вопрос об устойчивости изучаемых режимов решается с помощью метода предложенного А.М. Ляпуновым.
