Занятие 4.

Исследование работы технической системы по ее математической модели на примере газового регулятора давления.

1. Принципиальная схема и описание работы регулятора.
   Устройство регулятора поясняет его принципиальная схема,
   приведенная на рис. 1.

Рис. 1. Принципиальная схема регулятора давления: 1 – регулирующий орган (пара «клапан-седло»); 2 – полость выходного (регулируемого) давления; 3 – задающее устройство (регулируемая пружина); 4- чувствительный элемент (мембрана); 5 – полость входного (высокого) давления.

Функция регулятора состоит в устойчивом (без автоколебаний) поддержании постоянным (с определенной точностью) выходного давления при изменении входного и расхода газа потребителями.

Регулятор работает следующим образом: в начале с помощью задающего устройства 3 устанавливается величина выходного регулируемого давления. Она определяется усилием, действующим на чувствительный элемент 4 со стороны задающего устройства 3 при определенном входном давлении и расходе газа. Затем, в случае изменения величины давления во входной полости 5 или расхода газа в процессе функционирования регулятора, меняется и величина давления в полости 2., в соответствии с чем нарушается силовое равновесие и чувствительный элемент 4, а также связанный с ним регулирующий орган I , перемещаются в новое положение. Причем, регулирующий орган требуемым образом изменяет приход газа в полость 2 и тем самым компенсирует с заданной точностью произошедшее в ней изменение давления.

1. Определение основных рабочих характеристик и постановка задачи моделирования.
   Регулятор может работать в установившихся (равновесном и периодическом), а также в переходном режимах. При этом рабочим установившимся режимом является равновесный, а периодический (автоколебательный) режим является аварийным. Переходный режим должен обеспечивать переход от одного установившегося равновесного режима к другому при действии на регулятор возмущений.
   В соответствии с указанным основной рабочей характеристикой регулятора является статическая, устанавливающая связь выходного давления в установившемся равновесном режиме с давлением на входе в регулятор и расходом газа потребителями. Таким образом, задача моделирования сводится к разработке математической модели, позволяющей выявить влияние конструктивных параметров регулятора и внешних воздействий (давление на входе и расход газа потребителями) на установившееся значение выходного давления. Это позволит определить точность функционирования регулятора. Кроме того необходимо выявить как будет протекать переходный процесс в системе. Это позволит определить устойчивость процесса управления давлением.



2. Построение математической модели.
   Построение математической модели включает в себя две фазы: принятие допущений и математическое описание полученного идеализированного объекта (расчетной схемы).

1. Принятие допущений.
   В качестве допущений принимаемых при построении модели регулятора, отражающей кибернетический аспект его функционирования, используются следующие:
    допущение о равновесности газа в полости низкого давления, т. е. о том, что параметры газа (давление, температура) в разных точках этой полости одинаковы и состояние газа можно охарактеризовать не распределенными по координатам, а сосредоточенными значениями названных параметров;
    допущение об адиабатичности процесса взаимодействия газа и стенок полости низкого давления;
    допущение о рассмотрении газа в полости низкого давления как идеального;
    допущение о том, что в реализуемом диапазоне перемещения подвижных частей регулятора жестокость пружины и коэффициент трения не изменяются;
    ряд других допущений.

1. Описание расчетной схемы.

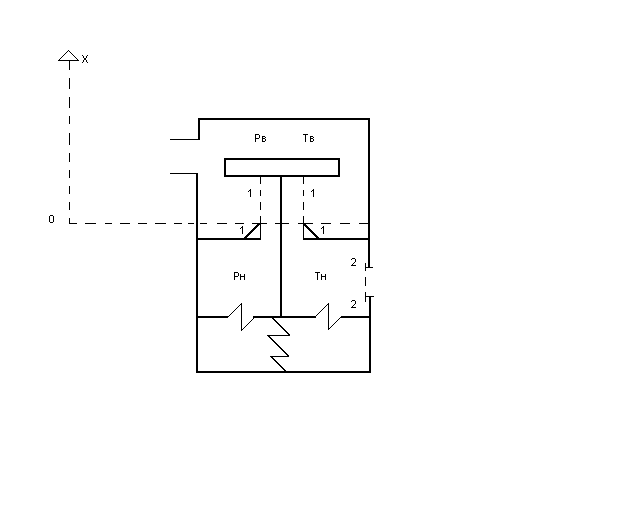

   При описании расчетной схемы, приведенной на рис. 2. используется концептуальный подход, базирующийся на применении основных физических законов в их «чистом» непреобразованном виде.

   Рис. 2.

Закон сохранения энергии.

Названный закон применяется к газу, находящемуся в полости низкого давления.

Изменение энергии газа dU за время dt составит:

dU_н = (u₁ + G₁ dt - (u₂ + G₂ dt – δL ,

где (u₁ + G₁ – секундный приход энергии в полость за счет поступающего в нее газа ;

(u₂ + G₂ – секундный расход энергии из полости за счет уходящего из нее газа ;

δL – энергия, подводимая или отводимая из полости в форме работы.

δL = δL_V + δL₁ + δL₂

δL_V – работа по перемещению чувствительного элемента ,

δL₁ – работа, совершаемая поступающим в полость газом, по вводу в нее присоединяемой массы газа ;

δL₂ – работа, совершаемая газом в полости, по выводу из нее отделяемой массы газа.

После ряда преобразований уравнение закона сохранения энергии примет вид:

dU_н / dt = h_в G_в – h_н G_н – p_н ,

где h_в и h_н – энтальпия газа высокого и низкого давления соответственно;

G_в и G_н – приход и расход газа в полость и из полости низкого давления соответственно;

W_н – объем полости низкого давления.

Закон сохранения массы.

Названный закон применяется к газу, находящемуся в полости низкого давления.

Изменение массы газа dm_н за время dt составит:

dm_н = G_в dt - G_н dt или = G_в – G_н.

Закон движения твердых звеньев.

Названный закон применяется к подвижным элементам конструкции:

чувствительному элементу, штоку и клапану. Его можно записать в форме второго закона Ньютона:
= (- р_в S_в - р_н S_н + р_а S_а + F₀ – ηХ – hV)

= V , где
S_в , S_н , S_а - площадь подвижных элементов, на которые действует высокое, низкое и атмосферное давление соответственно;
F₀ и η - предварительное поджатие (начальная ордината) и жесткость (крутизна) настроечной пружины.

h – коэффициент вязкого трения на подвижных элементах.

В результате получена математическая модель регулятора, включающая в себя 4 дифференциальных уравнения:

dU_н / dt = h_в G_в – h_н G_н – p_н ,

= G_в – G_н
= (- р_в S_в - р_н S_н + р_а S_а + F₀ – ηХ – hV)
= V

Используя известные зависимости для термодинамических функций состояния и функций процесса, уравнения модели можно преобразовать к виду

= ( G_в h_в – G_н h_н – p_н ,

=

= ( - р_в S_в - р_н S_н + р_а S_а + F₀ – ηХ – hV)
= V . Учитывая, что работа регулятора, определяется четырьмя фазовыми координатами р_н , Т_Н , V , Х , уравнения модели представляют собой замкнутую систему. Их численное решение на компьютере дает р_н(t ), Т_Н(t) , V(t ), Х(t ), что позволяет получить полное представление о функционировании регулятора и о влиянии на его работу различных конструктивных параметров, таких как S_в, S_н, М, η, h и т. д.

4. Установившийся равновесный режим работы и его описание.
Установившийся равновесный режим характеризуется неизменностью во времени фазовых координат, а потому = 0; = 0; = 0; = 0.Учитывая это уравнения математической модели, отражающие работу регулятора в названном режиме, будут иметь вид:
G_в0h_в0 – G_н0 h_н0 =0

G_в0 (к - 1) – G_н0(к-1) = 0
- р_в0 S_в - р_н0 S_н + р_а S_а + F₀ – ηХ₀ = 0
V₀ = 0 .

Принимая во внимание, что

G_в0 = πd_сХ₀
G_н0 = f
полученную систему алгебраических уравнений можно разрешить относительно р_н0:

р_н0 = (*)
где р_вн и р_нн - входное (высокое) и выходное (низкое) давление в режиме настройки регулятора.

f и f_н - площади отверстия, иммитируещего потребителя расхода газа в произвольном установившемся режиме и режиме настройки.

d_c - диаметр седла клапана регулятора.

Зависимость (*) является статической характеристикой регулятора, определяющей качество его работы. Она устанавливает связь выходной (управляемой) величины р_н0 с входными (возмущающими) воздействиями р_в0 и f и позволяет выявить влияние на эту связь параметров конструкции регулятора:

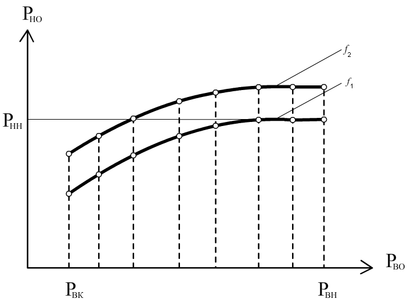

S_в, S_н, d_c, η. График статистической характеристики, который в связи с наличием двух аргументов р_в0 и f представляет семейство кривых, представлен на рис. 3.

Рис. 3.
