Федеральное агентство по образованию РФ
ГОУ ВО Тульский государственный университет.

Кафедра «Автомобили и автомобильное хозяйство»

М.В. Малиованов

д.т.н., проф.

Управление техническими системами.

Методические указания по проведению практических заданий

Тула, 2007 г.

Рассматриваемые в данных методических указаниях практические занятия выполняются в соответствии с рабочей программой курса «Управление технических систем».

Цель практических занятий заключается в уяснении основных положений курса и осмысленном применении их в процессе анализа функционирования конкретных технических систем, в том числе и автотранспортных.

Методические указания по каждой из рассматриваемых тем построены стереотипно и включают:

• перечень вопросов, рассматриваемых по теме;

• структуру и более подробное описание материала по наиболее сложным вопросам;

• примеры и задачи, иллюстрирующие изложенный материал.

Занятие 1.

Принципы построения систем управления.

1. Два принципа построения систем управления. Примеры систем управления (автоматического и неавтоматического) и анализ используемого принципа их построения. Достоинства и недостатки каждого из принципов.

2. Задача.

Построить функциональные системы для управления по отклонению и по возмущению

а) для двигателя постоянного тока (регулируемые величины – скорость выходного вала; возмущение – нагрузка на валу);

б) для ДВС (регулируемая величина – скорость выходного вала; возмущение – нагрузка на валу);

в) для регулятора давления (регулируемая величина – давление газа в выходной полости, возмущение – давление питателя).

При построении функциональных схем использовать следующие их элементы: объект управления (регулирования), чувствительный элемент, преобразующий элемент, элемент сравнения, задающий элемент, усилительный элемент, исполнительный элемент.

Занятия 2-3.

Математические модели технических систем. Решение уравнений модели.

1. Понятие модели. Характерные особенности модели.

2. Этапы построения модели.

3. Дифференциальное исчисление как основной математический аппарат, используемый при математическом моделировании.

4. Решение неоднородного дифференциального уравнения n-го порядка:

• характеристическое уравнение и его корни;

• варианты решения:

1. Все корни действительные и разные

1. Все корни действительные, но среди них есть кратные с кратностью r.

1. Корни комплексно-сопряженные

- объяснение формы решения в случае 3 и приведение этой формы к более удобному виду .

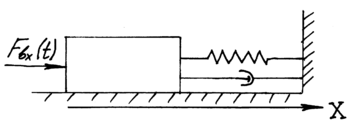

1. П
   остроение модели простейшей механической системы.

1. Решить уравнение модели и построить переходные процессы в системе в следующих случаях:

а) m=0; η>0; h>0

б) m=0; η=0; h>0

в) m>0; η=0; h>0

г) m=0; η<0; h>0

Занятие 4.

Исследование работы технической системы по ее математической модели на примере газового регулятора давления.

1. Принципиальная схема и описание работы регулятора.
   Устройство регулятора поясняет его принципиальная схема,
   приведенная на рис. 1.

Рис. 1. Принципиальная схема регулятора давления: 1 – регулирующий орган (пара «клапан-седло»); 2 – полость выходного (регулируемого) давления; 3 – задающее устройство (регулируемая пружина); 4- чувствительный элемент (мембрана); 5 – полость входного (высокого) давления.

Функция регулятора состоит в устойчивом (без автоколебаний) поддержании постоянным (с определенной точностью) выходного давления при изменении входного и расхода газа потребителями.

Регулятор работает следующим образом: в начале с помощью задающего устройства 3 устанавливается величина выходного регулируемого давления. Она определяется усилием, действующим на чувствительный элемент 4 со стороны задающего устройства 3 при определенном входном давлении и расходе газа. Затем, в случае изменения величины давления во входной полости 5 или расхода газа в процессе функционирования регулятора, меняется и величина давления в полости 2., в соответствии с чем нарушается силовое равновесие и чувствительный элемент 4, а также связанный с ним регулирующий орган I , перемещаются в новое положение. Причем, регулирующий орган требуемым образом изменяет приход газа в полость 2 и тем самым компенсирует с заданной точностью произошедшее в ней изменение давления.

1. Определение основных рабочих характеристик и постановка задачи моделирования.
   Регулятор может работать в установившихся (равновесном и периодическом), а также в переходном режимах. При этом рабочим установившимся режимом является равновесный, а периодический (автоколебательный) режим является аварийным. Переходный режим должен обеспечивать переход от одного установившегося равновесного режима к другому при действии на регулятор возмущений.
   В соответствии с указанным основной рабочей характеристикой регулятора является статическая, устанавливающая связь выходного давления в установившемся равновесном режиме с давлением на входе в регулятор и расходом газа потребителями. Таким образом, задача моделирования сводится к разработке математической модели, позволяющей выявить влияние конструктивных параметров регулятора и внешних воздействий (давление на входе и расход газа потребителями) на установившееся значение выходного давления. Это позволит определить точность функционирования регулятора. Кроме того необходимо выявить как будет протекать переходный процесс в системе. Это позволит определить устойчивость процесса управления давлением.



2. Построение математической модели.
   Построение математической модели включает в себя две фазы: принятие допущений и математическое описание полученного идеализированного объекта (расчетной схемы).

1. Принятие допущений.
   В качестве допущений принимаемых при построении модели регулятора, отражающей кибернетический аспект его функционирования, используются следующие:
    допущение о равновесности газа в полости низкого давления, т. е. о том, что параметры газа (давление, температура) в разных точках этой полости одинаковы и состояние газа можно охарактеризовать не распределенными по координатам, а сосредоточенными значениями названных параметров;
    допущение об адиабатичности процесса взаимодействия газа и стенок полости низкого давления;
    допущение о рассмотрении газа в полости низкого давления как идеального;
    допущение о том, что в реализуемом диапазоне перемещения подвижных частей регулятора жестокость пружины и коэффициент трения не изменяются;
    ряд других допущений.

1. Описание расчетной схемы.

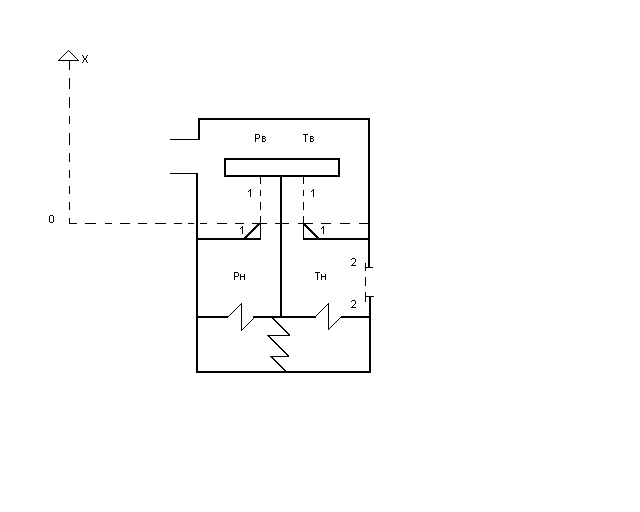

   При описании расчетной схемы, приведенной на рис. 2. используется концептуальный подход, базирующийся на применении основных физических законов в их «чистом» непреобразованном виде.

   Рис. 2.

Закон сохранения энергии.

Названный закон применяется к газу, находящемуся в полости низкого давления.

Изменение энергии газа dU за время dt составит:

dU_н = (u₁ + G₁ dt - (u₂ + G₂ dt – δL ,

где (u₁ + G₁ – секундный приход энергии в полость за счет поступающего в нее газа ;

(u₂ + G₂ – секундный расход энергии из полости за счет уходящего из нее газа ;

δL – энергия, подводимая или отводимая из полости в форме работы.

δL = δL_V + δL₁ + δL₂

δL_V – работа по перемещению чувствительного элемента ,

δL₁ – работа, совершаемая поступающим в полость газом, по вводу в нее присоединяемой массы газа ;

δL₂ – работа, совершаемая газом в полости, по выводу из нее отделяемой массы газа.

После ряда преобразований уравнение закона сохранения энергии примет вид:

dU_н / dt = h_в G_в – h_н G_н – p_н ,

где h_в и h_н – энтальпия газа высокого и низкого давления соответственно;

G_в и G_н – приход и расход газа в полость и из полости низкого давления соответственно;

W_н – объем полости низкого давления.

Закон сохранения массы.

Названный закон применяется к газу, находящемуся в полости низкого давления.

Изменение массы газа dm_н за время dt составит:

dm_н = G_в dt - G_н dt или = G_в – G_н.

Закон движения твердых звеньев.

Названный закон применяется к подвижным элементам конструкции:

чувствительному элементу, штоку и клапану. Его можно записать в форме второго закона Ньютона:
= (- р_в S_в - р_н S_н + р_а S_а + F₀ – ηХ – hV)

= V , где
S_в , S_н , S_а - площадь подвижных элементов, на которые действует высокое, низкое и атмосферное давление соответственно;
F₀ и η - предварительное поджатие (начальная ордината) и жесткость (крутизна) настроечной пружины.

h – коэффициент вязкого трения на подвижных элементах.

В результате получена математическая модель регулятора, включающая в себя 4 дифференциальных уравнения:

dU_н / dt = h_в G_в – h_н G_н – p_н ,

= G_в – G_н
= (- р_в S_в - р_н S_н + р_а S_а + F₀ – ηХ – hV)
= V

Используя известные зависимости для термодинамических функций состояния и функций процесса, уравнения модели можно преобразовать к виду
