Задания к КР по дисциплине «CAD/CAE - системы»

Вариант № 27. 2016г.

Геометрия объекта

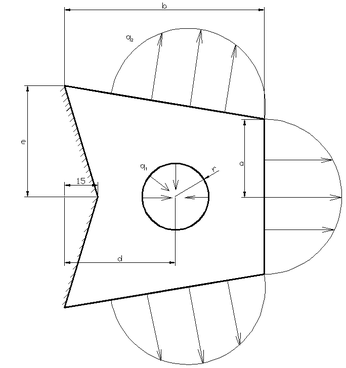

1. а=35 см; b=90 см; d=50 см; r=15см; е=50см

2. Заменить левую сторону в виде закрепленного угла дугой окружности, проходящей через три точки этого угла.

3. Круглое отверстие превратить в продолговатый вырез, проведя касательные к верхним и нижним точкам окружности выреза до пересечения с правой вертикальной стороной пластины.

Внешние воздействия на объект

1. Удалить нагрузку по правой вертикальной стороне пластины.

2. Приложить равномерно-распределенную погонную нагрузку интенсивностью

Н/см к левой стороне пластины в виде части окружности.

1. Для каждой из наклонных сторон приложить две неравномерно-распределенные нагрузки одного и того же типа: ,

первая из которых действует от пластины и распространяется на левую половину наклонной стороны и , следовательно, для неё =0 в левой точке наклонной стороны, а другая такая же действует к пластине и распространяется на другую половину наклонной стороны. Для второй нагрузки начало координат =0 в правой точке наклонной стороны.

Размерность [ Н/см].

Граничные условия

Закрепить все точки выреза от перемещений вдоль осей Х и Y.
