Задания к КР по дисциплине «CAD/CAE - системы»
Вариант №15 2016г.
a =40 см, b = 50см, c = 90cм , R= 30см

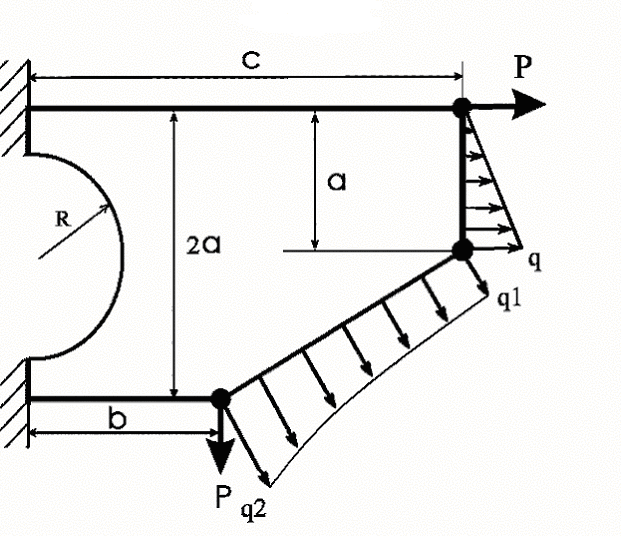

Геометрия объекта
Заменить верхнюю горизонтальную и правую вертикальную стороны частью дуги окружности с центром на продолжении левой вертикальной стороны и радиусом, проведенным, через верхнюю левую точку пластины и нижнюю точку правой вертикальной стороны исходного рисунка.
Внешние воздействия на объект
-
P=0- на итоговом чертеже не показывать
-
Закон изменения нагрузки вдоль наклонной стороны :
; k = 1 – варьируемый параметр; Размерность
- [Н/см];
находится в верхней точке наклонной стороны;
-
На верхнюю сторону в виде дуги окружности действует погонная нагрузка постоянной интенсивности, равной 2005Н/см.
Граничные условия
Закрепить пластину от перемещений по осям Х и Y по полуокружности радиуса R= 30см и нижнем участке левой вертикальной стороны.
Конец документа
