Как сдать начерталку, если препод мажет ручкой, а вы не видите третью проекцию
Начертательная геометрия ломает мозг не потому, что вы глупый. Просто она требует навыка, которого в школе не дают: видеть плоский чертёж как объёмный объект и наоборот. Когда препод торопливо мажет ручкой и говорит «ну тут очевидно», а вы не видите даже намёка на объём — это не ваша вина.
Хорошая новость: для построения третьей проекции не нужно быть скульптором с объёмным зрением. Достаточно знать метод координат и научиться мысленно вращать объект. Это чистая механика.

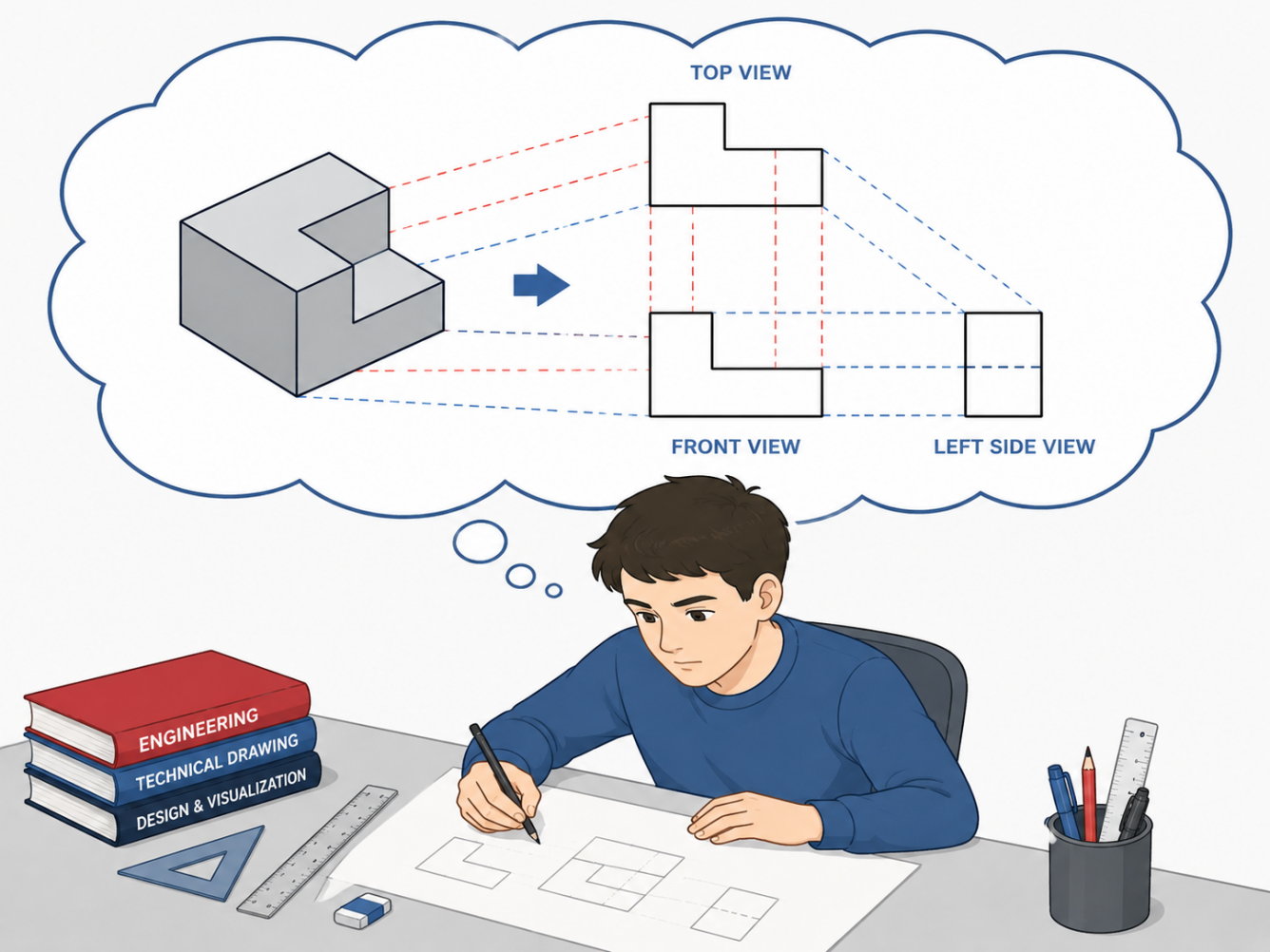

Что такое три проекции и зачем они нужны
Любая деталь на чертеже описывается тремя видами: спереди (главный вид), сверху (вид сверху) и слева (вид слева). Каждый вид — это то, что вы увидите, если посмотрите на деталь строго перпендикулярно одной из трёх взаимно перпендикулярных плоскостей.
Главная проблема студента: имея две проекции из трёх, нужно достроить третью. Без навыка это превращается в гадание. На деле же это задача на перенос размеров. Если знать, какие размеры с какого вида переходят на третий, ошибка исключена.
Два главных инструмента: координаты и вращение
Чтобы построить третью проекцию, вам нужны две вещи: координатная сетка и мысленное вращение. Координаты — это высота, ширина и глубина детали. Они переносятся с вида на вид по строгим правилам. Мысленное вращение — это умение представить, что вы повернули деталь вокруг вертикальной или горизонтальной оси и смотрите на неё с новой стороны.
Если с воображением туго, не беда. Есть лайфхак: возьмите реальный предмет (ластик, коробок, кружку) и мысленно «наденьте» на него три плоскости проекций. Поворачивайте предмет в руках и смотрите, как меняются очертания. Через 10 минут такой тренировки нейроны начнут соединяться в нужном порядке.
Пошаговый алгоритм построения третьей проекции
Разберём на примере простой детали: прямоугольный параллелепипед с прямоугольным вырезом сверху (ступенька). Даны вид спереди и вид сверху. Нужно построить вид слева.
Шаг 1. Привязка к осям
Проведите три взаимно перпендикулярные линии — оси X (ширина), Y (глубина), Z (высота). Пересечение осей — начало координат. Вид спереди строится в плоскости XZ, вид сверху — в плоскости XY, вид слева — в плоскости YZ.
Шаг 2. Перенос высот с вида спереди на вид слева
Высоты детали на виде спереди и виде слева всегда одинаковы. Проведите горизонтальные линии связи от всех характерных точек вида спереди вправо, в область будущего вида слева. Это тонкие вспомогательные линии, их потом стирать не обязательно — можно оставить для наглядности.
Шаг 3. Перенос глубин с вида сверху на вид слева
Глубины детали (размеры по оси Y) с вида сверху переносятся на вид слева. Тут есть нюанс: вид слева — это то, что получится, если повернуть деталь на 90 градусов против часовой стрелки. Поэтому глубины с вида сверху откладываются на виде слева по вертикали, но не напрямую, а через постоянную прямую под 45 градусов — так называемую «постоянную прямую чертежа». Стройте её в правом нижнем углу от пересечения осей. Все точки с вида сверху доводите до этой прямой горизонтальными линиями, а затем — вертикальными линиями вверх в область вида слева.
Шаг 4. Поиск характерных точек
На пересечении горизонтальных линий связи от вида спереди и вертикальных линий от вида сверху получатся точки вида слева. Начните с внешних углов (габаритных точек), затем переходите к внутренним — углам выреза. Каждую точку проверяйте: есть ли она на двух исходных видах? Если да — на третьем она обязана появиться.
Шаг 5. Соединение точек и проверка видимости
Соедините полученные точки в том порядке, как они соединены на исходных видах. Проверьте видимость линий: если на виде спереди или сверху линия была невидимой (штриховой), то на виде слева она тоже будет невидимой, если проходит за телом детали. Обведите видимые контуры толстой линией, невидимые — штриховой, вспомогательные линии можно оставить тонкими или убрать.
Где смотреть видео-разборы и брать готовые чертежи
Иногда словесного описания недостаточно. Нужно увидеть, как линии бегут по чертежу в реальном времени. Вот несколько YouTube-каналов, где нормально объясняют начерталку:
«Начертательная геометрия и инженерная графика» — классический плейлист с разбором типовых задач от преподавателя.
«Engineer O-1» — канал с короткими видео, где строят третью проекцию в реальном времени с комментариями.
«Черчение для начинающих» — подойдёт тем, кому нужно совсем с нуля.
Вбейте в поиск на YouTube «построение третьей проекции по двум заданным» — там десятки разборов конкретных примеров.
Если нужно срочно сдать чертёж, а времени разбираться нет, загляните в раздел с учебными материалами на СтудИзбе. Там тысячи готовых чертежей по начерталке — от простых пластин до сложных разрезов. Можно найти свою тему, скачать и разобраться по готовому образцу. Или использовать как черновик, чтобы понять логику построения и потом сделать свой вариант.
Что в итоге
Начерталка — это понимание алгоритмов. Если освоить перенос размеров через координаты и прямую под 45 градусов, третья проекция строится механически, даже без развитого воображения. Главное — не паниковать при виде пустого листа и помнить: любая точка на третьем виде — это просто пересечение двух линий связи с уже известных проекций. Потренируйтесь на коробке из-под обуви, сверяясь с её тенью на столе — это быстрее прояснит суть, чем пять лекций мутного препода.
