Задания к КР по дисциплине «CAD/CAe-системы»

Вариант 1. 2016г.

a = 50 cм; c = 100 cм; d = с/2; е = 100 cм; r = 10 cм;

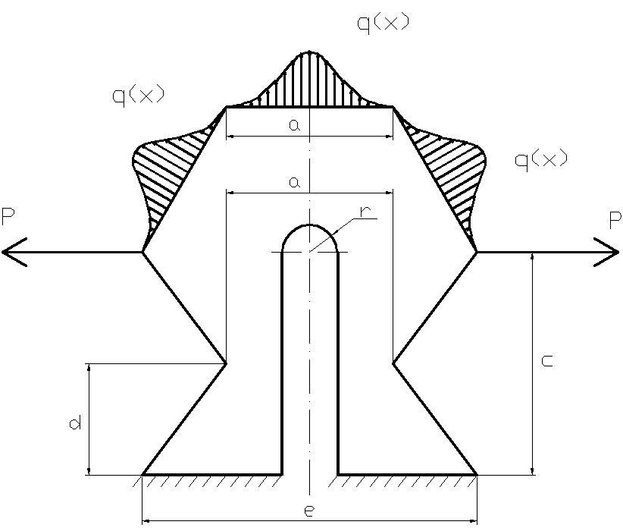

Геометрия объекта

Верхняя часть пластины – правильный шестиугольник. Продолговатый вырез заменить круглым отверстием R=2r.

Внешние воздействия на объект

1. Р=0 - на итоговом рисунке не изображать.

2. Равномерно-распределенная погонная нагрузка на верхнюю горизонтальную сторону и нижние боковые стороны шестиугольника: =1000Н/см.

3. Неравномерно-распределенная погонная нагрузка на верхние боковые стороны шестиугольника:

. = 1000.

[0;60] от верхней точки наклонной стороны до её нижней точки.

Граничные условия

Показаны на рисунке. Закрепление от перемещений по двум осям

Конец документа
