Задания к КР по дисциплине «CAD/CAE-системы»

Вариант №6. 2016г.

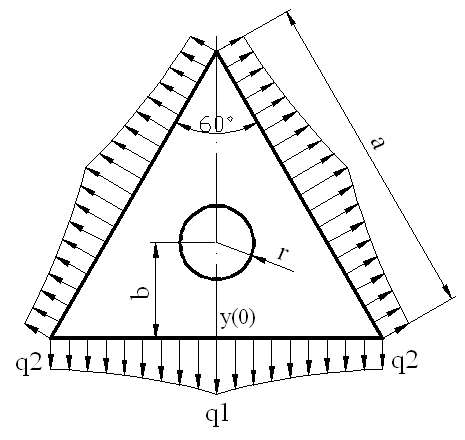

a = 90 см; b = 26 см; r =7.5 см; q1 = 729 Н/см; q2 = 216 Н/см;

Геометрия объекта.

Отсечь нижнюю правую часть пластины вертикальной линией по оси симметрии пластины от горизонтальной стороны до отверстия и линией, проведенной под углом 45 градусов из центра отверстия до наклонной стороны.

Внешние воздействия на объект

1. Удалить нагрузку по нижней наклонной стороне.

2. Распределенная нагрузка изменяется по всем сторонам пластины согласно закону: , где a=1000; b= 0.02, z = 500 и меняется от середины боковой стороны пластины (где =0) до конца стороны

Все числовые значения в полученной формуле для q( )- варьируемые параметры.

Граничные условия

Закрепить точки на дуге выреза и вертикальной части отверстия от перемещений по двум осям.

Конец документа
