Задания к КР по дисциплине «CAD/CAE - системы»

Вариант 2. 2016г.

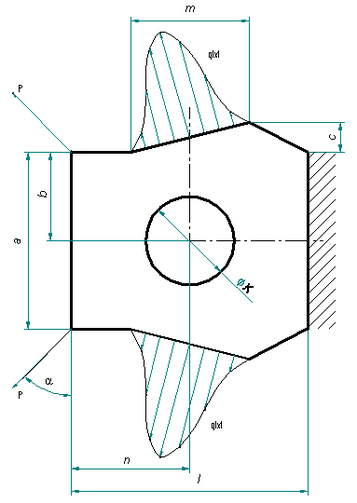

a=120 см; b=60 см; c=40 см; k=50 см; l=160 см; m=70 см; размер n=80 см поставить с правой стороны пластины ;

Геометрия объекта

1. Левую сторону пластины закончить частью круга с центром в центре отверстия и радиусом до точки пересечения наклонной стороны с горизонтальной.

2. Круговой вырез продолжить до правой стороны пластины.

Внешние воздействия на объект

1. P=0 и на итоговом чертеже силу P не показывать.

2.По наклонной стороне: , = 2000Н/см , где изменяется вдоль наклонной стороны, , S – длина наклонной стороны, начало координат для - в правой точке наклонной стороны. Коэффициент z подобрать из условия, что конец второй косинусоидальной полуволны закончится в конце наклонной стороны. Значения и коэффициента z в формуле нагрузки задать с помощью свободных параметров.

3. По левой стороне пластины в виде части окружности: равномерно-распределенная нагрузка постоянной интенсивности = 2000Н/см, направленная к пластине.

Граничные условия

По оставшимся участкам правой вертикальной стороны pакрепления по осям Х и Y.

Конец документа
