Задания к КР по дисциплине «CAD/CAE - системы»

Вариант 16. 2016г.

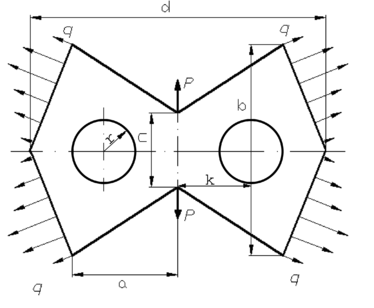

Геометрия объекта:

a = 0,5м; b = 1м; c = 0,5м; d = 1,6м; k = 0,35м; r = 0,15м;

Ненагруженные верхние и нижние наклонные стороны заменить попарно дугами окружностей с центрами на вертикальной оси симметрии пластины, отстоящими от горизонтальной оси симметрии на расстоянии 2с, и радиусами, проходящими попарно через верхние точки пластины и нижние точки пластины.

Внешние воздействия на объект

1. P = 0 и на итоговом чертеже не показывать.

2. По наклонным сторонам приложена нагрузка , где - координата, отсчитываемая вдоль наклонной стороны и измеряемая в сантиметрах, =0 расположены в верхних и нижних точках пластины и изменяется до конца наклонной стороны. =1500Н/см.

Значения в формуле варьируемый параметр.

1. По дугам окружностей приложить погонную нагрузку интенсивностью = 1500Н/см

Граничные условия

Отсутствуют

Конец документа
