Задания к КР по дисциплине «CAD/CAE - системы»
Вариант 12. 2016г.

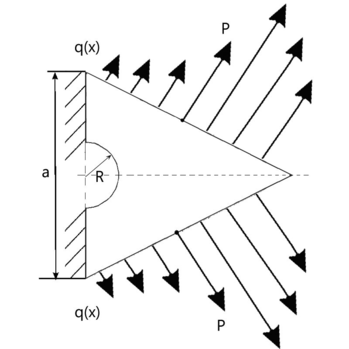

а = 75 см сторона исходного равностороннего треугольника; R = 12 см;
Геометрия объекта
Заменить нижнюю наклонную сторону дугой окружности, проведенной через верхнюю и нижнюю точки этой наклонной стороны радиусом r=a из верхней точки пластины.
Внешние воздействия на объект
-
Р = 0 - на итоговом чертеже не указывать..
-
Нагрузку
![]()
по наклонным сторонам заменить на косинусоидальную со значением, равным 1000Н/см в крайней правой точке пластины и
(-1000Н,см) - верхней точке пластины, 0 – на середине наклонной стороны
2. По нижней стороне в виде части окружности приложить погонную нагрузку постоянной интенсивности 1500Н/см.
Граничные условия
Закрепить от перемещений по двум осям только полуокружность R = 12 см;
Конец документа
