Задания к КР по дисциплине «CAD/CAE - системы»
Вариант 17 2016г.

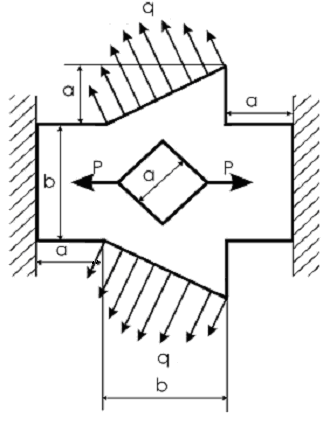

Геометрия объекта
a = 22 см; b = 40 см;
Заменить выступ правой стороны пластины частью окружности с центром в середине левой вертикальной стороны, и дугой, проходящей через самые удаленные (от горизонтальной оси симметрии исходного рисунка) точки пластины.
Внешние воздействия на объект
-
P = 0; На итоговом чертеже не указывать.
-
По наклонным сторонам действует распределёная нагрузка
, где размерность для
равна Н/см. При этом
=1000.0,
=– подобрать таким образом, чтобы синусоида образовала три четверти волны в конце наклонной стороны.
Ψ=0 в левой точке наклонной стороны. Числовые значения и
в формуле для
- варьируемые параметры.
-
По образованной в виде дуги окружности правой стороне пластины приложить погонную нагрузку постоянной интенсивности q3 =1200Н/см.
Граничные условия
В связи с удалением выступа закреплений справа нет.
Левая вертикальная сторона пластины закреплена от перемещений по двум осям
Конец документа
