Задания к КР по дисциплине «CAD/CAE - системы»

Вариант № 14 2016г.

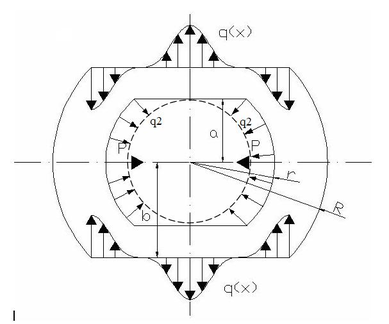

Геометрия объекта Горизонтальные нагруженные стороны заменить наклонными, соединив правые и левые точки горизонтальных сторон с точкой на вертикальной оси симметрии, отстоящей от центра пластины на расстояние 1.3b
a	30 см
b	45 см
r	40 см
R	70 см
Внешние воздействия на объект
Р, q(x) и q2 удалить и на итоговом чертеже не указывать
q(Ψ)=(-Ψ)*cos3(0.07Ψ) приложена к наклонным сторонамКоордината Ψ меняется вдоль наклонной стороны от Ψ=0 (лежит в точке сопряжения наклонных и окружности) до s, где s – длина наклонной стороны, =1000 Н/см
q3 = 1000 Н/см - приложена к дугам окружностей радиусом R
Граничные условия Закрепить все точки окружности круглого выреза от перемещений по двум осям

Конец документа
