Задания к КР по дисциплине «CAD/CAE системы»

Вариант 21 2016г.

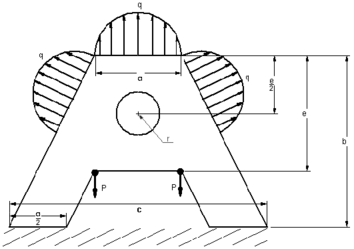

Геометрия объекта

а=2м; b =400см; с=6м, r=0.4м, е=2.6м.

Изменения.

А) Нижний вырез заменить полукругом, диаметром, равным незакрепленной нижней части выреза.

Б) верхнюю горизонтальную сторону заменить дугой окружности с радиусом в центре отверстия.

Внешние воздействия на объект

1. К верхней стороне в виде дуги окружности приложить нагрузку постоянной интенсивности

q₂ = =800Н/см.

1. Боковые стороны нагружены двумя подряд следующими нагрузками (каждая на длине 200см) начиная с верхней точки боковых сторон.

= , где  (0:200), и =800; - варьируемый параметр.

1. Боковые стороны нагружены двумя подряд следующими друг за другом вдоль наклонной стороны нагрузками (каждая на длине 200см) начиная с верхней точки боковых сторон..

Граничные условия

Удалить закрепление по нижней стороне пластины и закрепить все точки круглого выреза по осям Х и Y.

Конец документа
