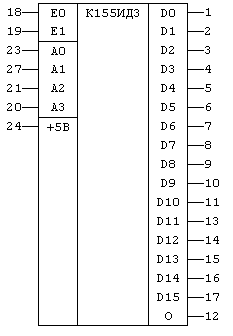

На рис.12.13 изображена схема дешифратора 155 ИД3.
Рис.12.13.
Дешифраторы – микросхемы средней степени интеграции, предназначенные для преобразования двоичного кода в напряжение логического уровня, появляющегося на том выходе, десятичный номер которого соответствует двоичному коду. Во всех остальных входах дешифратора сигналы должны быть нулевыми.
ИМС К153ИД3 – дешифратор (см. Л1), позволяющий преобразовать четырех-разрядный код, поступающий на входы А0–АЗ, в напряжение низкого логического уровня, появляющегося на одном из шестнадцати выходов 0–15.
Дешифратор имеет 2 входа разрешения дешифрации Е0 и Е1. Эти входы можно использовать как логические, когда дешифратор ИД3 служит демультиплексором данных. Тогда входы А0–А7 используются как адресные, чтобы направить поток данных, принимаемых входами Е0 и Е1, на один из выходов 0–15. По входам Е0 и Е1 даются сигналы разрешения выходов, чтобы устранить текущие выбросы, которыми сопровождается дешифрация кодов, появляющихся не строго синхронно (например, поступающих от счетчика пульсаций). Чтобы разрешить прохождение данных на входы ЕО и Е1, следует дать напряжение низкого уровня. Когда на входах Е0 и Е1 присутствуют напряжения высокого уровня, на выходах 0–15 появляются высокие уровни.
Дешифратор К155ИД3 потребляет ток 50 мА. Время задержки распространения сигнала для цепи вход А – выход, составляет 36 нс, для цепи вход Е – выход – 30 нс.
Таблица 1. Таблица состояния дешифратора К155ИД3.
| ВХОД | ВЫХОД | ||||||||||||||||||||
| Е0 | Е1 | A3 | А2 | А1 | А0 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
| Н | Н | Н | Н | Н | Н | Н | В | В | В | В | В | В | В | В | В | В | В | В | В | В | В |
| Н | Н | Н | Н | Н | В | В | Н | В | В | В | В | В | В | В | В | В | В | В | В | В | В |
| Н | Н | Н | Н | В | Н | В | В | Н | В | В | В | В | В | В | В | В | В | В | В | В | В |
| Н | Н | Н | Н | В | В | В | В | В | Н | В | В | В | В | В | В | В | В | В | В | В | В |
| Н | Н | Н | В | Н | Н | В | В | В | В | Н | В | В | В | В | В | В | В | В | В | В | В |
| Н | Н | Н | В | Н | В | В | В | В | В | В | Н | В | В | В | В | В | В | В | В | В | В |
| Н | Н | Н | В | В | Н | В | В | В | В | В | В | Н | В | В | В | В | В | В | В | В | В |
| Н | Н | Н | В | В | В | В | В | В | В | В | В | В | Н | В | В | В | В | В | В | В | В |
| Н | Н | В | Н | Н | Н | В | В | В | В | В | В | В | В | Н | В | В | В | В | В | В | В |
| Н | Н | В | Н | Н | В | В | В | В | В | В | В | В | В | В | Н | В | В | В | В | В | В |
| Н | Н | В | Н | В | Н | В | В | В | В | В | В | В | В | В | В | Н | В | В | В | В | В |
| Н | Н | В | Н | В | В | В | В | В | В | В | В | В | В | В | В | В | Н | В | В | В | В |
| Н | Н | В | В | Н | Н | В | В | В | В | В | В | В | В | В | В | В | В | Н | В | В | В |
| Н | Н | В | В | Н | В | В | В | В | В | В | В | В | В | В | В | В | В | В | Н | В | В |
| Н | Н | В | В | В | Н | В | В | В | В | В | В | В | В | В | В | В | В | В | В | Н | В |
| Н | Н | В | В | В | В | В | В | В | В | В | В | В | В | В | В | В | В | В | В | В | Н |
| Н | В | Х | Х | Х | Х | В | В | В | В | В | В | В | В | В | В | В | В | В | В | В | В |
| В | Н | Х | Х | Х | Х | В | В | В | В | В | В | В | В | В | В | В | В | В | В | В | В |
| В | В | Х | Х | Х | Х | В | В | В | В | В | В | В | В | В | В | В | В | В | В | В | В |
