Текст из файла (страница 7)

Пренебрегая сопротивлениями в конусах и потерями на вход в трубки и на выход из них, определить, во сколько раз сопротивление подогревателя больше сопротивления участка трубопровода диаметром и длиной , на месте которого установлен подогреватель. (Использовать формулу Блазиуса).

З

адача 110

Определить, при каком проходном сечении дросселя расходы в параллельных ветвях трубопровода будут одинаковыми, если длины , диаметры труб . Коэффициент расхода дросселя ; вязкость жидкости ; расход жидкости перед разветвлением . Трубопровод считать гидравлически гладким.

З

адача 111

Насос обеспечивает расход воды по трубопроводу, в котором установлен дроссель с коэффициентом сопротивления . В точке М трубопровод разветвляется на два трубопровода, один из которых содержит дроссель с коэффициентом сопротивления , а другой с . Трубопроводы расположены в горизонтальной плоскости, на выходе давление атмосферное.

З

адача 112

По трубопроводу диаметром и длиной движется жидкость, истекающая по пути следования в атмосферу через дроссели 1…4 с одинаковыми коэффициентами сопротивления .

Найти соотношения между длинами участков трубопровода , если .

Считать, что движение жидкости происходит в области квадратичного сопротивления.

З

адача 113

На рисунке показан сложный трубопровод.

Определить расходы в каждом из простых трубопроводов, если длины равны: , а суммарный расход .

Считать режим течения в подводящем трубопроводе ламинарным, а диаметры всех трубопроводов одинаковыми.

Задача 114

С

читая жидкость несжимаемой, определить скорость движения поршня под действием силы на штоке.

Диаметр поршня , диаметр штока .

Проходное сечение дросселя , коэффициент расхода , избыточное давление слива , плотность рабочей жидкости .

Всеми сопротивлениями, кроме дросселя, пренебречь.

З

адача 115

Правая и левая полости гидроцилиндра сообщаются между собой через дроссель.

Определить время, за которое поршень переместится на величину хода под действием силы , если диаметр поршня , диаметр штока , площадь проходного сечения дросселя , коэффициент расхода , плотность жидкости .

З

адача 116

Определить диаметр отверстия дросселя, установленного на сливе гидроцилиндра, если под действием внешней нагрузки поршень движется со скоростью . Диаметр штока , диаметр цилиндра , коэффициент расхода дросселя , плотность жидкости , давление на сливе .

З

адача 117

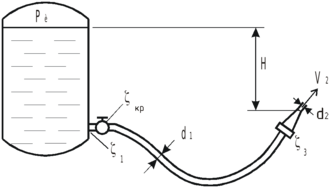

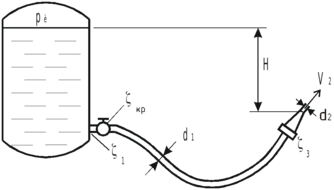

Определить избыточное давление в напорном баке , необходимое для получения скорости истечения из брандспойта . Длина шланга , диаметр , диаметр выходного отверстия брандспойта . Высота уровня воды в баке над отверстием брандспойта . Учесть местные гидравлические сопротивления при входе в трубу , в кране , в брандспойте . Шланг считать гидравлически гладким.

Коэффициент вязкости воды .

З

адача 118

На рисунке показан всасывающий трубопровод гидросистемы. Длина трубопровода , диаметр , расход жидкости . Абсолютное давление воздуха в баке , , плотность жидкости .

Определить абсолютное давление перед входом в насос при температуре рабочей жидкости .

Как изменится искомое давление в зимнее время, когда при этом же расходе температура жидкости упадет до .

З

адача 119

Труба, соединяющая два бака с водой, имеет длину и диаметр , и два колена коэффициент сопротивления каждого из них .

Избыточное давление в нижнем баке , вакуум в верхнем баке , труба гидравлически гладкая.

Определить, при какой высоте жидкость будет двигаться из верхнего бака в нижний с расходом , а при какой высоте будет двигаться в обратном направлении с тем же расходом.

Задача 120

Определить минимально возможный диаметр всасывающего трубопровода, если подача насоса , высота всасывания ; длина трубопровода , шероховатость трубы . Коэффициент сопротивления входного фильтра ; максимально допустимый вакуум на входе в насос , вязкость рабочей жидкости , плотность .

З

адача 121

Определить расход воды через сифонный трубопровод, изображенный на рисунке, если , общая длина трубы , диаметр .

Учесть потери на входе и выходе и в вентиле и на трение в трубе (принять ).

Подсчитать вакуум в верхнем сечении трубы , если длина участка от входа в трубу до этого сечения .

Задача 122

Определить расход воды , вытекающий из бака, если диаметр трубы , длина , высота , коэффициент сопротивления крана , колена , шероховатость трубы .

З

адача 123

Двадцать одинаковых дросселей соединены в гидравлическую цепь, расположенную в горизонтальной плоскости так, как показано на рисунке.

Гидравлические потери на одном дросселе при расходе составляют .

Определить гидравлические потери между точками A и B при том же расходе , подводимом к гидравлической сети.

Потерями на трение по длине, на слияние и разделение потока пренебречь. Течение в области квадратичного сопротивления.

Указание: Прямой AB следует рассечь систему на две симметричные и независимые подсистемы. Далее принцип симметрии применить и к другим разветвлениям.

Задача 124

О

пределить значение силы , преодолеваемой штоком гидроцилиндра при движении его против нагрузки со скоростью .

Давление на входе в дроссель , давление на сливе .

Коэффициент расхода дросселя , диаметр отверстия дросселя ; ; ; .
