План занятия

I. Теория. Рассказать об иерархии времен и сформулировать условия теоремы Тихонова.

II. Практическое занятие. На примере ферментативных реакций показать существование иерархии времен в конкретной системе и применение теоремы Тихонова.

1. Работа с размерной системой.

1.1. Вывести по кинетической схеме полную систему дифференциальных уравнений (для субстрата S, продукта P, фермента Е, фермент-субстратного комплекса С).

1.2. Построить кинетические кривые для полной системы.

1.3. Упростить систему, оставляя только независимые переменные (для субстрата S и фермент-субстратного комплекса С).

1.4. Построить кинетические кривые для независимых переменных.

2. Работа с безразмерной системой.

2.1. Обезразмерить систему. Выделить малый параметр. Записать в безразмерных переменных.

2.2. Построить кинетические кривые для «медленной» x и «быстрой» y переменных при  = 0.1 и  = 0.01.

2.3. Проверить выполнимость условий теоремы Тихонова. Получить вырожденную систему.

2.4. Построить фазовый портрет для полной системы при  = 0.01. Сравнить с кривой квази-стационарных состояний в вырожденной системе.

2.5. Сравнить кинетические кривые для полной и вырожденной систем при  = 0.01.

I. Теоретический материал (из лекции ГЮ)

Математически строгое обоснование применения метода квазистационарных концентраций (редукции системы в соответствии с иерархией времен) и формулировка условий его применимости дана в работе А.Н. Тихонова (1952).

Рассмотрим простейший случай двух дифференциальных уравнений

. (6.1)

Пусть y ‑ медленная, а x ‑ быстрая переменная. Это означает, что отношение приращений y и x за короткий промежуток времени t много меньше единицы:

y/x<<1.

Скорость изменения x значительно превосходит скорость изменения y, поэтому правую часть первого уравнения можно записать в виде:

(x,y)=AF(x,y), где A>>1.

Первое уравнение системы можно представить в виде:

Разделив левую и правую часть уравнения на А и обозначив =1/A, получим полную систему уравнений, тождественную исходной:

(6.2)

где <<1 ‑ малый параметр.

Если характер решения не изменится при устремлении малого параметра  к нулю (условия этого обстоятельства и составляют содержание теоремы Тихонова), можно устремить  к нулю и получить для «быстрой» переменной x вместо дифференциального уравнения — алгебраическое.

(6.3)

В отличие от полной такая система называется вырожденной. Фазовый портрет такой системы представлен на рис. 6.2.

Фазовые траектории в любой точке фазовой плоскости за исключением окрестности кривой F(x,y)=0 имеют наклон, определяемый уравнением:

т.е. расположены почти горизонтально. Это области быстрых движений, при которых вдоль фазовой траектории y=const, а x быстро меняется. Достигнув по одной из таких горизонталей окрестности кривой F(x,y)=0, изображающая точка потом будет двигаться по этой кривой.

Скорость движения по горизонтальным участкам траектории dx/dt  1/=A, т.е. очень велика по сравнению со скоростью движения в окрестности кривой F(x,y)=0. Поэтому общее время достижения некоего состояния на кривой F(x,y) определяется лишь характером движения вдоль этой кривой, т.е. зависит лишь от начальных значений медленной переменнойy и не зависит от начальных значений быстрой переменной x.

Отметим, что квазистационарные значения быстрых переменных являются функциями не окончательных стационарных значений медленных переменных, а лишь их мгновенных значений. В этом смысле говорят о том, что быстрая переменная «подчинена» медленной.

Теорема Тихонова устанавливает условия редукции системы дифференциальных уравнений с малым параметром (условия замены дифференциальных уравнений для быстрых переменных ‑ алгебраическими).

Запишем систему N уравнений, часть из которых содержит малый параметр  перед производной.

, (6.4)

. (6.5)

Назовем систему (6.4) присоединенной, а систему (6.5) ‑ вырожденной.

Решение полной системы (6.4 - 6.5) стремится к решению вырожденной системы (6.5) при 0, если выполняются следующие условия:

a) решение полной и присоединенной системы единственно, а правые части непрерывны;

б) решение

представляет собой изолированный корень алгебраической системы

(в окрестности этого корня нет других корней);

в) решение — устойчивая изолированная особая точка присоединенной системы (6.4) при всех значениях ;

г) начальные условия попадают в область влияния устойчивой особой точки присоединенной системы.

Число начальных условий вырожденной системы меньше, чем полной: начальные значения быстрых переменных не используются в вырожденной системе. Согласно теореме Тихонова, если выполняется условие в), результат не зависит от начальных условий для переменных присоединенной системы.

Таким образом, необходимым условием редукции является наличие малого параметра в уравнениях (6.4).

Теорема Тихонова явно или неявно применяется при исследовании практически любых моделей биологических систем.

II. Практическое занятие

1. Работа с размерной системой.

1.1. Вывод системы дифференциальных уравнений по кинетической схеме.

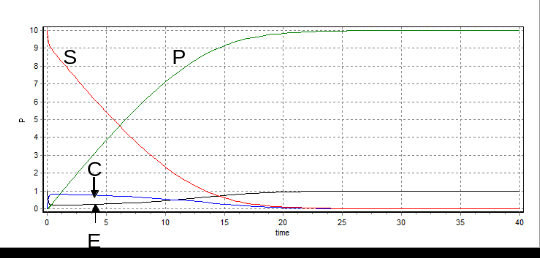

1.2. Построение кинетических кривых для полной системы: S(t), E(t), C(t), P(t).

Начальные значения концентраций: S = 10, E = 1, C = 0, P = 0.

Значения констант: k₊₁ = 1, k_-1 = 1, k₊₂ = 1.

Обратить внимание на разный масштаб изменения субстрата+продукта (от 0 до 10) и фермента+фермент-субстратного комплекса (от 0 до 1). При этом элементарные константы скоростей всех реакций равны между собой.

1.3. Упрощение системы.

(Используя закон сохранения и записывая интеграл для продукта P, оставляем 2 независимые переменные.)

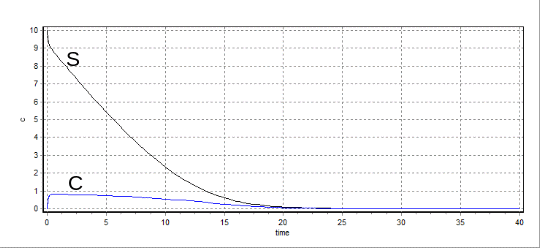

1.4. Построение кинетических кривых для независимых переменных S(t), C(t).

Начальные значения концентраций: S = 10, C = 0.

Значения констант: k₊₁ = 1, k_-1 = 1, k₊₂ = 1.

Обратить внимание на разный масштаб изменения субстрата S (от 0 до 10) и фермент-субстратного комплекса C (от 0 до 1). При этом константы скоростей всех реакций равны.

Примечание: Задания 1а и 1б можно объединить в одно и строить кинетику только для независимых переменных, т.е. 1б.

2. Работа с безразмерной системой.

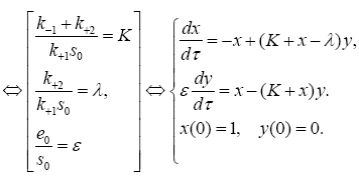

2.1. Обезразмеривание системы. Выделение малого параметра. Построение кинетических кривых.

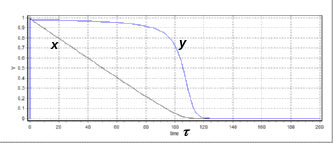

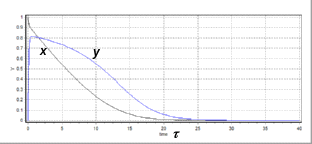

2.2. Построение кинетических кривых для безразмерной системы.

x(τ) – безразмерная концентрация субстрата («медленная» переменная),

y(τ) – безразмерная концентрация фермент-субстратного комплекса («быстрая» переменная).

Кривые построены в одном масштабе для безразмерных концентраций.

Обратить внимание на быстрый подъем и медленный спад для фермент-субстратного комплекса, y.

На втором графике для  = 0.01 хорошо видно, что в интервале времени примерно от 0 до 80-100 концентрация субстрата x меняется от своего максимального значения 1 до почти 0. При этом концентрация y меняется очень мало (квази-стационарное состояние).

Отметить, что иерархия времен определяется не кинетическими константами, а разницей в концентрациях субстрата и фермента.

Теоретическое обоснование применения теоремы Тихонова.

2.3. Проверка выполнимости условий теоремы Тихонова. Получение вырожденной системы.

i) Видно, что правые части системы являются непрерывными функциями, удовлетворяющими условиям задачи Коши, а следовательно решение при заданных начальных условиях единственно.

ii) для присоединенной системы  dy/dt=x-(x+K)y

рассмотрим x-(x+K)y=0

решение: y=x/(x+K)

Решение изолировано (других решений в окрестности нет)

iii) вычисляем производную правой части, смотрим знак производной.

d(x-(x+K)y)/dy=-(x+K) всегда отрицательно для положительных x и K.

По критерию Ляпунова решение будет устойчивым при любых положительных x и K.
