ТЕХНОЛОГИЧЕСКАЯ КАРТА
Тема №7 «Техническое обслуживание ВАТ».
Учебное место №5 «Техническое обслуживание электрооборудования автомобиля УАЗ 3151 с использованием приборов диагностики. Регулировка схождения управляемых колес».
Работа №2 «Очистка и проверка исправности свечей зажигания с помощью приборов Э-203, Э203П».
Вид работы: практическая.
Время: 25 мин.
Оборудование и материалы: свеча зажигания.
Инструмент: Комплект Э-203-О, Э-203-П.

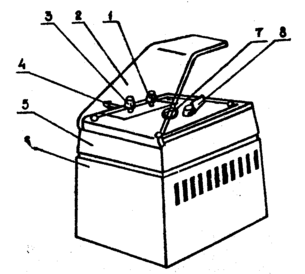

Прибор Э-203.О
1- кнопка "песок";2 - защитное стекло; 3 - кнопка "воздух"; 4 - входной штуцер ;5 - пескоструйная головка; б - основание; 7 - свечное отверстие; 3 – рукоятка манжеты.

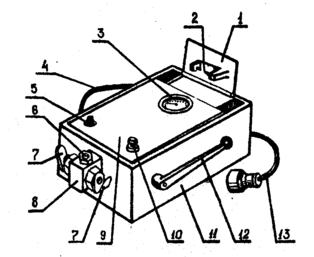

Прибор Э-203.П.
1 - откидная крышка; 2 - контрольный разрядник; 3 - манометр; 4 - высоковольтный провод; 5 - кнопка включения прибора; 6 - смотровое окно; 7 - зеркало-отражатель; 8 - воздушная камера; 9 - панель прибора; 10 - спускной вентиль; 11 - корпус; 12 - рукоятка насоса; 13 - шнур питания.

№ п/п | Содержание операции | Оборудование, инструмент, приспособления и материалы | Технические требования и указания |
1. | Очистка свечей зажигания от нагара.
- нажать на кнопку 1 “воздух” и в течении 5-10 секунд обдувать свечу воздухом. | Прибор Э-203-0. | Сжатый воздух подается в камеру приспособления под давлением 2-6 кгс/см2 (2-6)*105 Па Во избежании разрушения верхнего слоя изолятора очистку свечи производить в течение не более 10 секунд. При очистке, свечу поворачивать вокруг оси с небольшим наклоном в стороны. |
2. | Проверка свечей зажигания на приборе Э-203-П на искрообразование и герметичность
| Прибор Э-203-П | Зазор между электродами должен быть: 05…06 мм. Через боковое зеркало должен быть виден светлый ореол вокруг центрального электрода. При утечке тока через слой нагара или трещины в изоляторе, искрообразование между электродами будет с перебоями, а место утечки будет видно через зеркало-отражатель. Допускается утечка воздуха не более 0.5 кгс/см2 (0.5х105) Па в течении 1 мин., и для свечей с изолятором из термоцемента 0.5 кгс/см2 (0.5х105) Па за 10 сек. |
