ТЕХНОЛОГИЧЕСКАЯ КАРТА
Тема №7 «Техническое обслуживание ВАТ».
Учебное место №1 «Техническое обслуживание двигателя и рулевого управления автомобиля ЗиЛ-131».

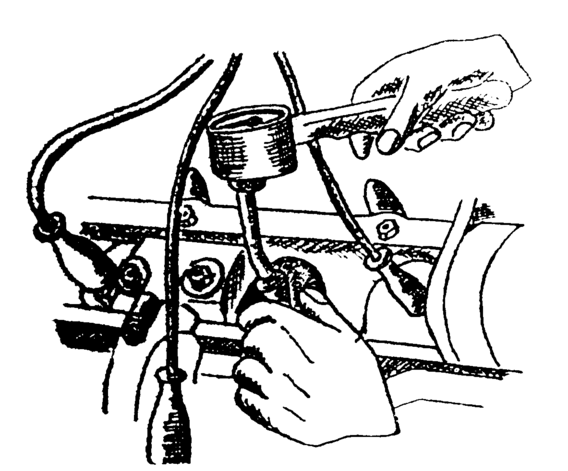

Работа №2 «Проверка компрессии в цилиндрах двигателя».
Вид работы: практическая.
Время: 25 мин.
Оборудование и материалы: автомобиль ЗиЛ-131, моторное масло.
Инструмент: ключ 14х17, ключ свечной, компрессометр, шприц для жидких масел, масштабная линейка.
№ п/п | Содержание операции | Оборудование, инструмент, приспособления и материалы | Технические требования и указания |
1 | 2 | 3 | 4 |
1 2 3 4 5 6 7 8 9 10 11 12 | Запустить и прогреть двигатель. Отсоединить провода от свечей зажигания. Ослабить крепления корпуса насоса гидроусилителя и придвинуть корпус к блоку цилиндров. Вывернуть все свечи зажигания. Полностью открыть дроссельную и воздушные заслонки карбюратора. Вставить резиновый наконечник компрессометра в отверстие свечи 1-го цилиндра и плотно его прижать. Провернуть коленчатый вал стартером на несколько оборотов, чтобы компрессометр зафиксировал максимальное значение такта сжатия. Записать показания компрессометра. Аналогично замерить величину давления компрессометром в остальных цилиндрах. При большой разнице, в цилиндр с пониженным давлением залить 20–25 см3 свежего моторного масла, вторично проверить компрессию. Если величина давления после заливки масла в цилиндре осталась той же, это указывает на неплотное прилигание клапанов к сёдлам. Ввернуть все свечи и присоединить все провода в соответствии с порядком работы двигателя. Натянуть ремень привода гидроусилителя руля. | Ключ 14х17 Ключ свечной Компрессометр Шприц для жидких масел, моторное масло. Ключ свечной Ключ гаечный 14х17, масштабная линейка. | Компрессия в цилиндре должна быть в пределах 7,5–8,5 кгс/см2 (7,5–8,5·106 Па). Минимально допустимое давление 6 ,3 кгс/см2 (6,3·106 Па). разница величины давления в отдельных цилиндрах не должна превышать 0,7–1,0 кгс/см2 (0,7–1,0·106 Па). Более высокие показания компрессометра в этом случае указывают на утечку воздуха через зазор между поршневыми кольцами и гильзой цилиндра. |
