ТЕХНОЛОГИЧЕСКАЯ КАРТА
Тема №7 «Техническое обслуживание ВАТ».
Учебное место №2«Техническое обслуживание агрегатов и механизмов трансмиссии, ходовой части и тормозов автомобиля ЗиЛ-131».
Работа №4 «Регулировка стояночного тормоза».
Вид работы: практическая.
Время: 25 мин.
Оборудование и материалы: автомобиль ЗиЛ-131.
Инструмент: ключ гаечный, пассатижи.

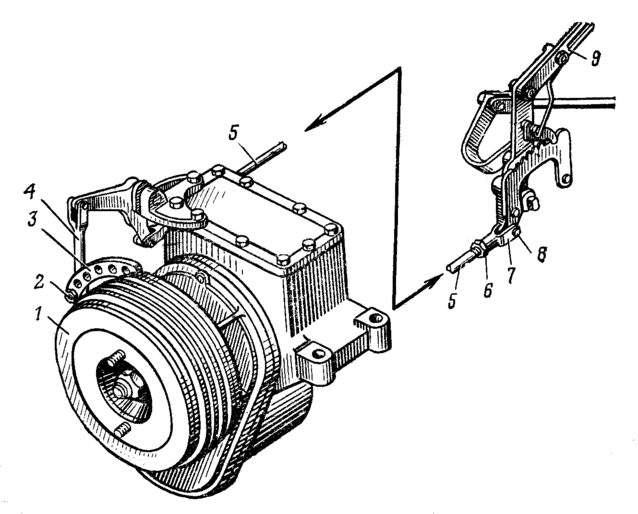

Стояночный тормоз:
1–тормозной барабан; 2–палец штанги; 3–регулировочный рычаг;4–штанга;
5–тяга привода; 6–контргайка; 7–вилка тяги; 8–палец; 9–рычаг привода стояночного тормоза.
| № п/п | Содержание операции | Оборудование, инструмент, приспособления и материалы | Технические требования и указания |
| 1 | 2 | 3 | 4 |
| 1 2 3 4 5 6 7 8 9 | Отвернуть контргайку 1 вилки тяги 2 привода. Установить рычаг стояночного тормоза в крайнее переднее положение. Отсоединить вилку 3 тяги от рычага стояночного тормоза. Переместить рычаг стояночного тормоза на три зуба сектора. Отжать регулировочный рычаг 4 рукой до прилегания колодок к барабану тормоза. Изменяя длину тяги 2 путём навинчивания или свинчивания вилки 3, совместить её отверстие с отверстием рычага стояночного тормоза. Присоединить её к рычагу. Проверить регулировку, для этого установить рычаг в исходное положение, а затем в заторможенное. Зашплинтовать палец 5 и затянуть контргайку вилки тяги. Если укорачивание тяги до предела не обеспечивает затормаживание при перемещении тяги на шесть зубьев, то необходимо переставить палец 6 штанги в следующее отверстие регулируемого рычага 4 тормоза и зашплинтовать. После этого отрегулировать тормоз как указано выше. | Ключ гаечный Ключ гаечный Пассатижи | Рычаг стояночного тормоза должен перемещаться на 2–6 зубьев сектора и фиксироваться в заторможенном положении. |
