ТЕХНОЛОГИЧЕСКАЯ КАРТА
Тема №7 «Техническое обслуживание АТ».
Учебное место №3 «Техническое обслуживание двигателя и рулевого управления «КамАЗ 4310»
Работа №6 «Диагностирование цилиндро-поршневой группы и клапанов ГРМ двигателя КамАз-740 с мощностью пневмотестера К-272».
Вид работы: практическая.
Время: 25 мин.
Оборудование и материалы: автомобиль «КамАЗ 4310»
Инструмент: пневмотестер К-272, ключ 17х19

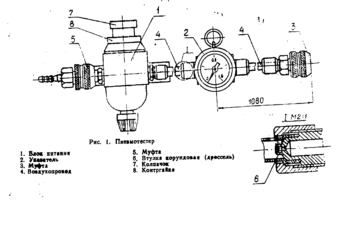

Рис.3. Пневмотестер модель К-272
1. Блок питания 5. Муфта
2. Указатель 6. Втулка корундовая (дроссель)
3. Муфта 7. Колпачок
4. Воздухопровод 8. Контрагайка
№ п/п | Содержание операции | Оборудование, инструмент, приспособления и материалы | Технические требования и указания |
1 | 2 | 3 | 4 |
1. | Подготовить пневмотестер к работе | ключ 17*19 | |
2. | Проверить исправность прибора:
| согласно инструкции по эксплуатации прибора. 0,16 Мпа(1,6 кгс/см2) не должен выходить за пределы 0,11+ 0,01Мпа (1.1+0,1 кгс/см2) | |
3. | Прогреть двигатель до 900 | ||
4. | Вывернуть форсунку | ключ 17*19 | |
5. | Собрать составной штуцер | ключ 17*19 | |
6. | Установить штуцер на место форсунки | ключ 17*19, скоба крепёжная |
7. | Укрепить на нём сигнализатор |
8. | Снять люк картера сцепления | ключ 14*17 | |

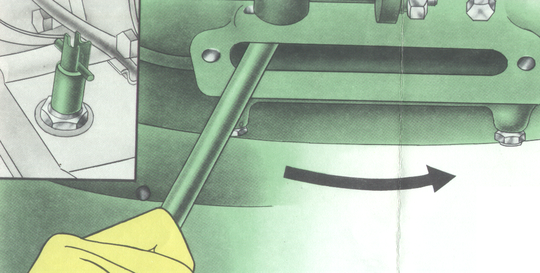

9. | Установить фиксатор маховика в нижнее положение | оттянуть вверх, повернуть на 900, отпустить | |
10. | Проворачивать маховик коленчатого вала через люк картера сцепления до начала такта сжатия | монтажный ломик | слышен характерный свист сигнализатора |
11. | Снять сигнализатор | ||
12. | Установить поршень в положение впрыска | фиксатор попадает в отверстие маховика | |
13. | Установить прямую или повышенную передачу | ||
14. | Подключить муфту 3 к пневмотестеру, при этом в цилиндр должен поступать воздух. | ||
15. | Произвести отсчёт давления по манометру. | не ниже 0,11 Мпа (1,1 кгс/см2) | |
16. | Прослушиванием определить места утечки воздуха |
|
