ТЕХНОЛОГИЧЕСКАЯ КАРТА
Тема №7 «Техническое обслуживание ВАТ».
Учебное место №1«Техническое обслуживание двигателя и рулевого управления автомобиля ЗиЛ-131».
Работа №4 «Замена и регулировка натяжения ремней привода вентилятора, компрессора и генератора».
Вид работы: практическая.
Время: 25 мин.
Оборудование и материалы: автомобиль ЗиЛ-131.
Инструмент: линейка 300мм, приспособление.

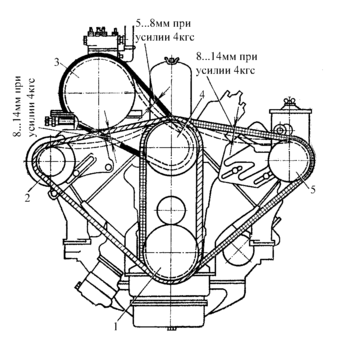

Схема проверки натяжения приводных ремней двигателя:
1–шкив коленчатого вала; 2–шкив генератора; 3–шкив компрессора;
4–шкив водяного насоса и шкив вентилятора; 5–шкив насоса гидроусилителя рулевого привода.
| № п/п | Содержание операции | Оборудование, инструмент, приспособления и материалы | Технические требования и указания |
| 1 | 2 | 3 | 4 |
| 1 | Проверить с помощью динамометра усилием 4 кг прогиб ремня вентилятора. Для изменения натяжения ремня привода компрессора
Для изменения натяжения ремня привода генератора
- используя монтажную лопатку повернуть генератор относительно двигателя и закрепить ослабленные гайки. Для изменения натяжения ремня привода насоса гидроусилителя
- используя монтажную лопатку повернуть кронштейн относительно двигателя и закрепить ослабленные гайки. | Линейка 300мм, динамометр. Ключ на 19. Ключ на 14. Ключ на 19 и 14. Ключ на 19. | Прогиб ремня должен быть в пределе для ремня компрессора 5..8 мм, для ремня насоса гидроусилителя руля 8..15 мм. |
