При вращении маховичка поз. 4 влево винт поз. 7
будет подниматься и клапан поз. 5 откроет отверстие
седла поз. 12. При этом жидкость или пар начнет пере-
ходить из нижней горизонтальной трубы в верхнюю.
Для предотвращения утечки между крышкой поз. 2
и винтом предусмотрено сальниковое уплотнение поз. 20,
которое поджимается фланцем поз. 3. Для сохранения
герметичности предусмотрены прокладки поз. 14, 15, 16.
На тройнике поз. 9 установлен предохранительный
клапан, который служит для выпуска жидкости или пара
при избыточном давлении. При повышении давления
клапан поз. 11 поднимается, сжимая пружину поз. 10.
При этом избыток жидкости или пара выходит через
образовавшуюся щель в боковое отверстие колпака поз. 8.
Задание
Выполнить чертежи деталей поз. 1 ... 5, 8 ... 10, Де-
таль поз. / изобразить в аксонометрической проекции.
Материал деталей поз. /, 2, 8, 9 —
СЧ 15 ГОСТ 1412—79, деталей поз. 3, 5 ... 7, 11 ... 13 —
Ст 5 ГОСТ 380—71, детали поз. 4 — Листы винипласта ВН
1500 X 800 ГОСТ .9639—71, детали поз. 10 —
Сталь 65Г ГОСТ 1050—74.
Ответьте на вопросы:
-
Почему деталь поз. 4 изображена отдельно?
-
Назовите все детали, изображенные на разрезе В — В.
-
Как называется разрез на виде Б?
58
1-е деталирование

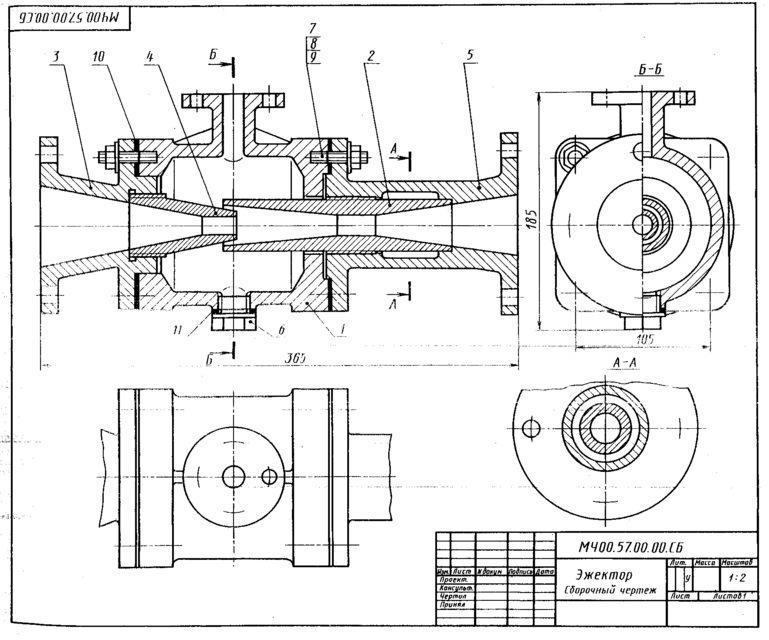

57. ЭЖЕКТОР
| Формат | Зона | Поз. | Обозначение | Наименование | Кол. | Приме- |
| Документация | ||||||
| А2 | МЧ00.57.00.00.СБ | Сборочный чертеж | ||||
| Детали | ||||||
| A3 | 1 | МЧ00.57.00.01 | Корпус | 1 | ||
| A3 | 2 | МЧ00.57.00.02 | Диффузор | 1 | ||
| A3 | 3 | МЧ00. 57.00.03 | Патрубок впуска | 1 | ||
| А4 | 4 | МЧ00.57.00.04 | Сопло | 1 | ||
| A3 | 5 | МЧ00.57.00.05 | Патрубок выпуска | 1 | ||
| А4 | 6 | МЧ00.57.00.06 | Пробка М40 | 1 | ||
| Стандартные изделия | ||||||
| 7 | Гайка М12.5 | 8 | ||||
| 8 | Шайба 12.01.016 | 8 | ||||
| 9 | Шпилька М 10X30.58 | 8 | ||||
| Материалы | ||||||
| 10 | Картон Б 2 | 2 | ||||
| 11 | Картон А 1 | 1 |
Эжектор представляет собой насос для откачивания
воздуха или воды. Принцип его работы основан на исполь-
зовании всасывающего действия струн пара.
Пар из парового котла поступает в патрубок 3 и со-
пло 4. При выходе из сопла 4 с большой скоростью пар
попадает в камеру смешения корпуса 1 и создает в ней
разрежение, чем вызывается поступление в камеру, по
верхнему патрубку корпуса 1, перемещаемой жидкости.
Пар, увлекая перемещаемую жидкость, устремляется
вместе с ней в диффузор 2, где смесь уменьшает смою
скорость и повышает давление, обеспечивая подачу жидко-
сти по назначению и поддержание разрежения в камере
смешения.
Задание
Выполнить чертежи деталей поз. 1 ... 6.
Материал деталей поз. 1 ... 5 — СЧ 15 ГОСТ 1412—79,
детали поз. 6— Ст 6 ГОСТ 380—71.
Ответьте на вопросы:
-
Назовите детали, показанные на разрезе А—А.
-
Имеются ли на данном чертеже сечения?
-
Покажите контур детали поз. 5.
59
2-е деталирование

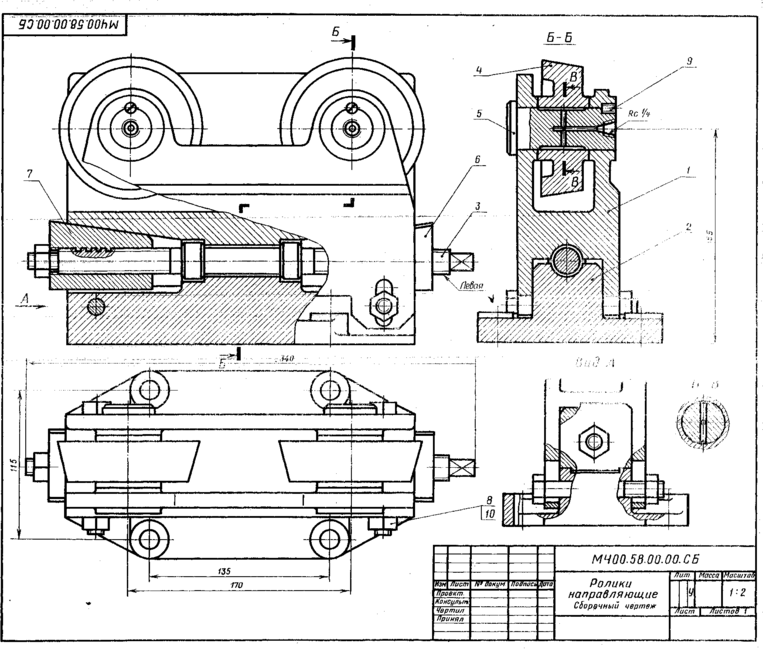

58. РОЛИКИ НАПРАВЛЯЮЩИЕ
| Формат | Зона | Поз. | Обозначение | Наименование | Кол. | Приме- |
| Документация | ||||||
| А2 | МЧ00.58.00.00.СБ | Сборочный чертеж | ||||
| Детали | ||||||
| A3 | 1 | МЧ00.58.00.01 | Опора | 1 | ||
| A3 | 2 | МЧ00.58.00.02 | Корпус | 1 | ||
| А4 | 3 | МЧ00.59.00.03 | Винт | 1 | ||
| А4 | 4 | МЧ00.58.00.04 | Ролик | 2 | ||
| А4 | 5 | МЧ00.58.00.05 | Ось | 2 | ||
| 6 | МЧ00.58.00.06 | Клин | 1 | |||
| 7 | МЧ00.58.00.07 | Клин | 1 | |||
| Стандартные изделия | ||||||
| 8 | Болт М16Х 105.58 ГОСТ 7798—70 | 2 | ||||
| 9 | Винт М10Х 16.58 ГОСТ 8878-84 | 2 | ||||
| 10 | Гайка М16.5 ГОСТ 5915—70 | 3 |
Направляющие ролики применяются в различных
транспортных устройствах для перемещения листового
материала и изделий из него.
Опора поз. 1 с роликами поз. 4 может подниматься
или опускаться при помощи клиньев поз. 6 и поз. 1.
Клинья соединены винтом поз. 3 с правой и левой прямо-
угольными резьбами. При вращении винта клинья сбли-
жаются, поднимая опору с роликами вверх. При вращении
винта в обратном направлении опора будет опускаться.
После установки роликов на необходимом уровне опору
закрепляют болтами поз. 8 и гайками поз. 10. Оси поз. 5
фиксируются винтами поз. 9.
К трущимся поверхностям роликов через масленки,
которые ввинчивают в резьбовые отверстия осей поз. 5,
по специальным каналам подается смазка.
Задание
Выполнить чертежи деталей поз. 1 ... 7. Деталь поз. 1
или поз. 2 изобразить в аксонометрической проекции.
Материал деталей поз. 1, 2 — СЧ 15 ГОСТ 1412—79,
деталей поз. 3 ... 7 — Сталь 45 ГОСТ 1050—74.
Ответьте на вопросы:
-
Как называется разрез Б—Б?
-
Покажите контур детали поз, 2.
-
Видна ли на виде сверху ось поз. 5?
60
1-е деталирование

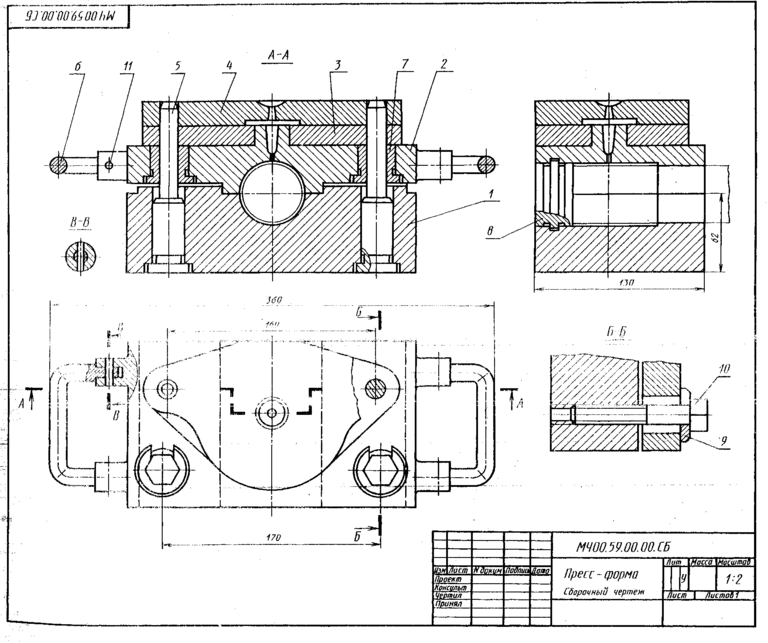

59. ПРЕСС-ФОРМА
| Формат | Зона | Поз. | Обозначение | Наименование | Кол. | Приме- |
| Документация | ||||||
| А2 | МЧ00.59.00.00.СБ | Сборочный чертеж | ||||
| Детали | ||||||
| A3 | 1 | МЧ00.59.00.01 | Корпус | 1 | ||
| A3 | 2 | МЧ00.59.00.02 | Зажим | 1 | ||
| А4 | 3 | МЧ00.59.00.03 | Плита отрывающая | 1 | ||
| А4 | 4 | МЧ00.59 00.04 | Плита литниковая | 1 | ||
| А4 | 5 | МЧ00.59.00.05 | Штырь | 2 | ||
| А4 | 6 | МЧ00.59.00.06 | Ручка | 2 | ||
| А4 | 7 | МЧ00.59.00.07 | Втулка | 2 | ||
| А4 | 8 | МЧ00.59.00.08 | Вкладыш | 1 | ||
| А4 | 9 | МЧ00.59.00.09 | Шайба | 2 | ||
| Стандартные изделия | ||||||
| 10 | Болт М10х55.58 | 2 | ||||
| 11 | Штифт 5h8X 12 | 4 |
Пресс-форма, изображенная па чертеже, исполь-
зуется в операции нанесения капронового покрытия ни
поверхность вала для увеличения его срока службы и
защиты от коррозии.
Вал (на чертеже показан тонкой линией) устанавли-
вают между корпусом поз. 1 и зажимом поз. 2. Зажим
регулируется болтами 10. Жидкий капрон под давлением
через отверстия деталей noз. 2 и поз. 4 заполняет зазоры
между валом и зажимом и покрывает поверхность вала.
Вкладыш поз. 8 служит заглушкой и опорой вала.
