| Формат | Зона | Поз. | Обозначение | Наименование | Кол. | Приме- |
| Документация | ||||||
| А 2 | МЧ00.54.00.00.СБ | Сборочный чертеж | ||||
| Детали | ||||||
| A3 | 1 | МЧ00.54.00.01 | Крышка | 1 | ||
| A3 | 2 | МЧ00.54.00.02 | Вилка | 1 | ||
| A3 | 3 | МЧ00. 54.00.03 | Корпус | 1 | ||
| A3 | 4 | МЧ00 54.00.04 | Поршень | 1 | ||
| А4 | 5 | МЧ00 54.00.05 | Ось | 1 | ||
| А4 | 6 | МЧ00.54.00.06 | Крышка | 1 | ||
| А4 | 7 | МЧ00. 54.00.07 | Пластинка | 1 | ||
| А4 | 8 | МЧ00.54.00.08 | Валик | 1 | ||
| А4 | 9 | МЧ00.54.00.09 | Втулка | 2 | ||
| А4 | 10 | МЧ00.54.00 10 | Сухарь | 2 | ||
| А4 | 11 | МЧ00.54.00.11 | Прокладка | 1 | ||
| Стандартные изделия | ||||||
| 12 | Болт М8Х 20.58 ГОСТ 7798—70 | 4 | ||||
| 13 | Винт А.М6Х 16.58 ГОСТ 1491-80 | 14 | ||||
| 14 | Кольцо 020 025-30 ГОСТ 9833 73 | 1 | ||||
| 15 | Кольцо 040-045-30 ГОСТ 9833 73 | 2 | ||||
| 16 | Шплинт 5Х 28 001 ГОСТ 397—79 | 1 | ||||
| Шайба 16 01 05 ГОСТ 11371 — 78 | 1 |
Механизм переключения передач предназначен для введения в зацепление блок-шестерни одной из передач. Гидроцилиндр механизма переключения передач установлен в отверстии крышки поз.1. Он состоит из корпуса поз. 3, крышки поз. 6 и поршни поз. 4. Корпус,
крышка и шток для герметичности уплотнены резиновыми
кольцами поз. 14 и поз. 15. Масло к гидроцилиндру по-
дается через два резьбовых отверстия корпуса поз. 3.
Шток шарнирно соединен осью поз. 5 с вилкой поз. 2,
которая укреплена на шлицах валика поз. 8., установлен-
ного в двух втулках поз. 9. Поворачивая валик ключом,
можно вручную производить включение и отключение
блок-шестерни (на чертеже не показана). При подаче
масла в гидроцилиндр поршень поз. 4 сообщает требуемое
возвратно-поступательное движение вилке поз. 2, тем
самым включая или выключая блок-шестерню.
Задание
Выполнить чертежи деталей поз. 1 ... 8. Деталь поз. 1
изобразить в аксонометрической проекции.
Материал деталей поз. 1 ... 4, 6 — Сталь 15
ГОСТ 1050—74, деталей поз. 5, 7 ... 10 — Сталь 45
ГОСТ 1050—74.
Ответьте на вопросы:
-
Сколько отверстий в детали поз. 6?
-
Покажите контур детали поз. 3 на разрезе В—В.
-
Назовите все детали, изображенные на разрезе Б—Б.
56
1-е деталирование

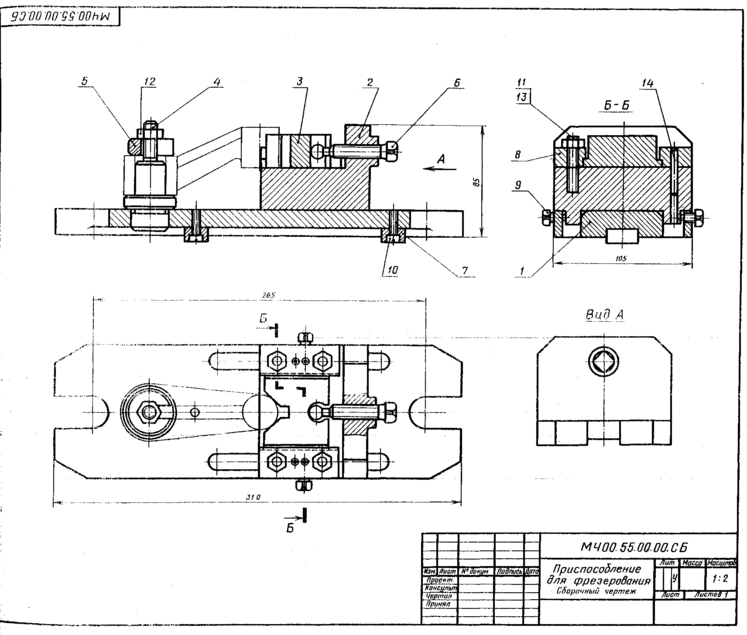

55. ПРИСПОСОБЛЕНИЕ ДЛЯ ФРЕЗЕРОВАНИЯ
| Формат | Зона | Поз. | Обозначение | Наименование | Кол. | Приме- |
| Документация | ||||||
| А2 | МЧ00.55.00.00.СБ | Сборочный чертеж | ||||
| Детали | ||||||
| A3 | 1 | МЧ00. 55.00.01 | Плита | 1 | ||
| А4 | 2 | МЧ00.55.00.02 | Ползун | 1 | ||
| А4 | 3 | МЧ00.55.00.03 | Призма | 1 | ||
| А4 | 4 | МЧ00.55.00.04 | Палец | 1 | ||
| А4 | 5 | МЧ00.55.00.05 | Прихват | 1 | ||
| А4 | 6 | МЧ00. 55.00.06 | Винт | 1 | ||
| А4 | 7 | МЧ00.55.00.07 | Планка | 2 | ||
| А4 | 8 | МЧ00. 55.00.08 | Пластинка | 2 | ||
| Стандартные изделия | ||||||
| 9 | Винт М8Х 16.58 ГОСТ 1482—84 | |||||
| 10 | Винт А.М6Х50.58 ГОСТ 1491 —80 | 2 | ||||
| 11 | Гайка М10.5 ГОСТ 5915—70 | 4 | ||||
| 12 | Гайка M14.5 ГОСТ 5915 70 | 1 | ||||
| 13 | Шпилька М 10X30.58 ГОСТ 22034-76 | 4 | ||||
| 14 | Штифт 5h8Х60 ГОСТ 3128—70 | 1 |
Данное приспособление служит для быстрой и точной
установки обрабатываемой детали в нужном положении
по отношению к режущему инструменту (фрезе). При-
способление устанавливается на подвижном столе гори-
зонтально-фрезерного станка и крепится к нему двумя
болтами, входящими в пазы плиты поз. 1 (болты на чер-
теже не показаны).
Обрабатываемую деталь типа рычага (на чертеже
показана сплошной тонкой линией) кладут на опорную
плоскость ползуна поз. 2. Положение обрабатываемой
детали фиксируется пальцем поз. 4, на котором она за-
крепляется прихватом поз. 5 с одной стороны, и призмой
поз. 3, перемещаемой винтом поз. 6, с другой стороны
Ползун закрепляется в нужном положении винтами
поз. 9.
Задание
Выполнить чертежи деталей поз. 1 ... 6, 8.
Материал деталей поз. 1, 2 — СЧ 15 ГОСТ 1412—79,
деталей поз. 3 ... 7 — Сталь 20 ГОСТ 1050—74.
Ответьте на вопросы:
-
Какое назначение детали поз. 8?
-
Назовите все детали, изображенные на разрезе
Б—Б. -
Имеется ли на данном чертеже местный разрез?
57
2-е деталирование

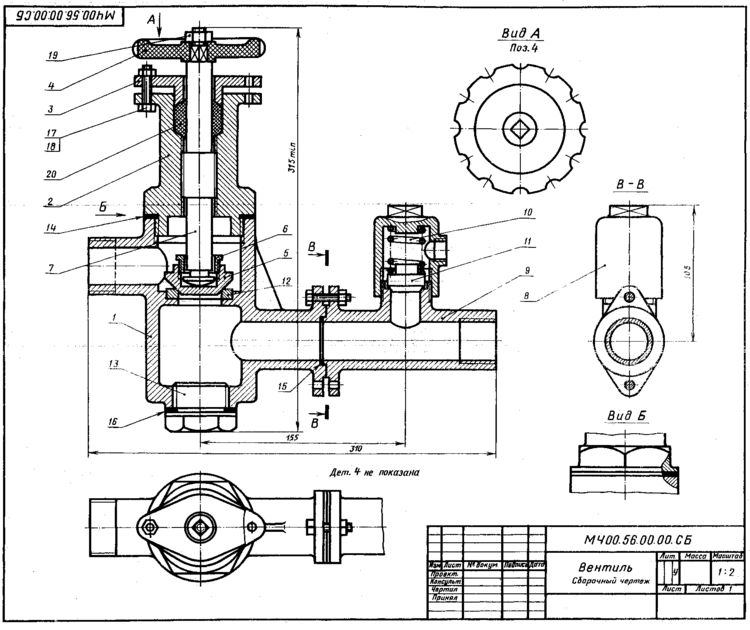

56. ВЕНТИЛЬ
| Формат | Зона | Поз. | Обозначение | Наименование | Кол. | Приме- |
| Документация | ||||||
| А2 | МЧ00.56.00.00.СБ | Сборочный чертеж | ||||
| Детали | ||||||
| A3 | 1 | МЧ00. 56.00.01 | Корпус. | 1 | ||
| A3 | 2 | МЧ00.56.00.02 | Крышка | 1 | ||
| А4 | 3 | МЧ00.56.00.03 | Фланец | 1 | ||
| А4 | 4 | МЧ00.56.00.04 | Маховичок | 1 | ||
| А4 | 5 | МЧ00. 56.00.05 | Клапан | 1 | ||
| А 4 | 6 | МЧ00.56.00.06 | Втулка | 1 | ||
| A3 | 7 | МЧ00.56.00.07 | Винт | 1 | ||
| А4 | 8 | МЧ00.56.00.08 | Колпак | 1 | ||
| A3 | 9 | МЧ00.56.00.09 | Тройник | 1 | ||
| А4 | 10 | МЧ00.56.00.10 | Пружина | 1 | ||
| А4 | 11 | МЧ00.56.00.11 | Клапан | 1 | ||
| А4 | 12 | МЧ00. 56.00.12 | Седло | 1 | ||
| А4 | 13 | МЧ00. 56.00.13 | Пробка | 1 | ||
| А4 | 14 | МЧ00.56.00.14 | Прокладка | 1 | ||
| А4 | 15 | МЧ00. 56.00.15 | Прокладка | 1 | ||
| А4 | 16 | МЧ00.56.00.16 | Прокладка | 1 | ||
| Стандартные изделия | ||||||
| 17 | Болт М8Х 35.58 ГОСТ 7798—70 | 4 | ||||
| 18 | Ганка М8.5 ГОСТ 5915 70 | 4 | ||||
| 19 | Гайка М145 ГОСТ 5915—70 | 1 | ||||
| 20 | Материалы | |||||
| Войлок ПС 10 ГОСТ 6308--71 | 1 |
Вентиль предназначен для изменения расхода жидко-
сти или пара, проходящих по трубопроводу.
