Выполнить чертежи деталей поз. 1 ... 7.

Материал деталей поз. 1 ... 4 — СЧ 15 ГОСТ 1412—79,
деталей поз. 5, 7 — Сталь 20 ГОСТ 1050—74, детали
поз. 6 — Сталь 65Г ГОСТ 1050—74.

Ответьте на вопросы:

1. На каких изображениях видна деталь поз. 2?

2. Сколько отверстий под шпильки имеет деталь поз. 7?

1. Назовите все детали, изображенные на разрезе
   Б—Б.

49

2-е деталирование

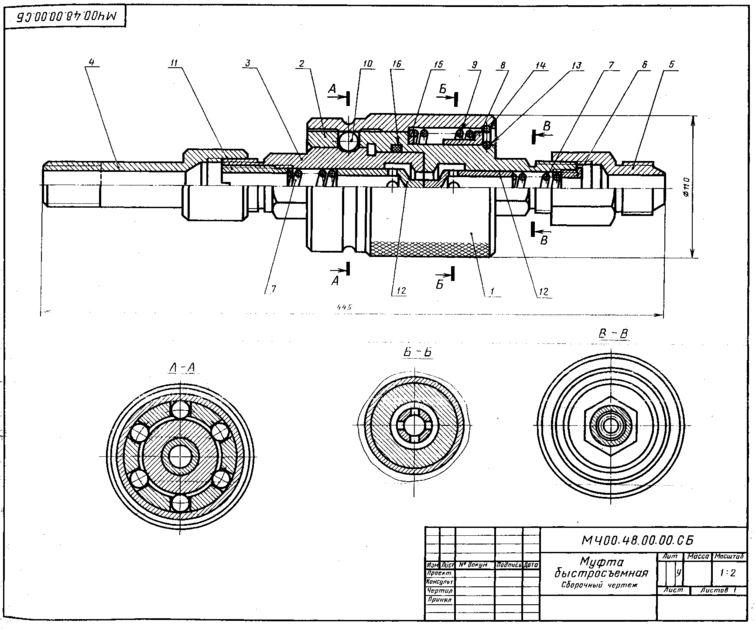

48. МУФТА БЫСТРОСЪЕМНАЯ

Быстросъемная муфта предназначена для соедине-
ния и разъединения труб гидравлических систем. Она
состоит из двух полумуфт.

Полумуфта поз. 3 соединяется со станочным приспо-
соблением через переходной штуцер поз. 4. Полумуфта
поз.2 присоединяется к гидропроводу через переходной
штуцер поз. 5. Полумуфта поз. 3 имеет трапецеидальную
проточку на наружном диаметре для шариков поз. 10.
Внутри этой полумуфты расположен клапан поз. 12
с цилиндрическим выступом на торце и пружиной поз. 7.
На полумуфту поз. 2 надета втулка поз. 1, имеющая
накатку на наружной поверхности. Втулка удерживается
пружинными кольцами поз. 13 и поз. 14, шайбой поз. 15
и втулкой поз. 8, которые распирает пружина поз. 9.
В полумуфте поз. 2 расположены шесть шариков в гнездах,
уплотнителыюе резиновое кольцо поз. 16 и клапан поз. 12
с пружиной поз. 7, как и в пол у муфте поз. 3.

При разъединенном положении муфты клапаны поз. 12
прижаты пружинами поз. 7 к седлам полумуфт, перекры-
вая проход жидкости.

Задание

Выполнить чертежи поз. 1 ... 5, 9, 11, 12. Деталь
поз. 2 изобразить в аксонометрической проекции.

Материал деталей поз. 1 ... 6, 8, 11, 15 — Сталь 40
ГОСТ 1050—74, деталей поз. 7, 9, 13, 14 — Сталь 65Г
ГОСТ 1050—74, деталей поз. 10, 12— Сталь 45
ГОСТ 1050—74.

Ответьте на вопросы:

1. Сколько отверстий в детали поз. 2?

2. Сколько отверстий в детали поз. 12?

3. Покажите на всех изображениях контур детали
   поз. 2.

50

1-е деталирование

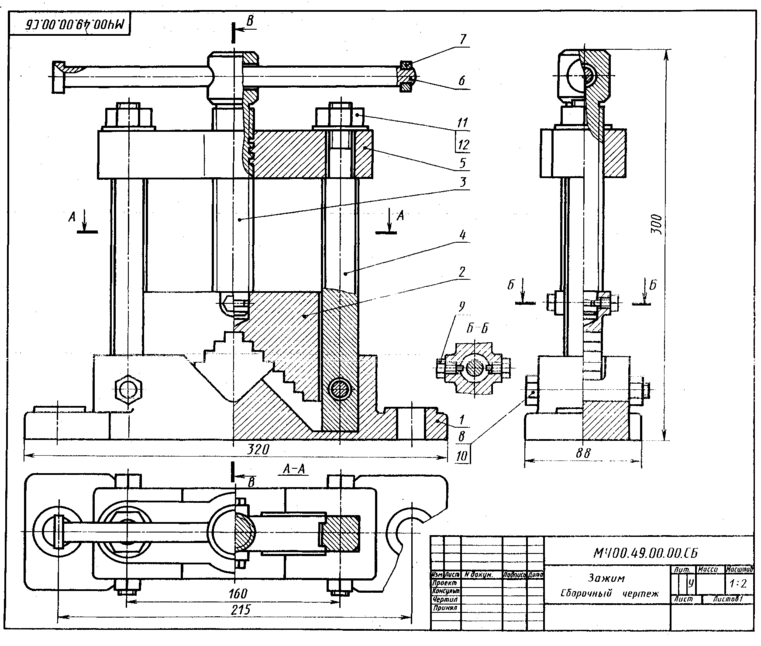

49. ЗАЖИМ

Зажим применяется для закрепления труб при нареза-
нии на них резьб. Корпус поз. 1 привертывается двумя
болтами к раме станка. Губку поз. 2 винтом поз. 3 можно
перемещать по направляющим поз. 4, сближая или уда-
ляя ее от корпуса. Губка имеет рифление, которое обес-
печивает надежное удержание трубы. Для перемещения
губки вращают рукоятку поз. 6. Винты поз. 9 соединяют
губку с винтом поз. 3.

Задание

Выполнить чертежи деталей поз. 1 ... 6.

Материал деталей поз. 1, 2 — СЧ 15 ГОСТ 1412—79,
поз. 3 ... 5 — Сталь 35 ГОСТ 1050—74, поз. 6 — Сталь 20
ГОСТ 1060—74.

Ответьте на вопросы:

1. Имеется ли на детали поз. 5 резьба? Если имеется,
   то какая?

1. Укажите номера позиций стандартных деталей.

2. Покажите контур детали поз. 1.

51

2-е деталирование

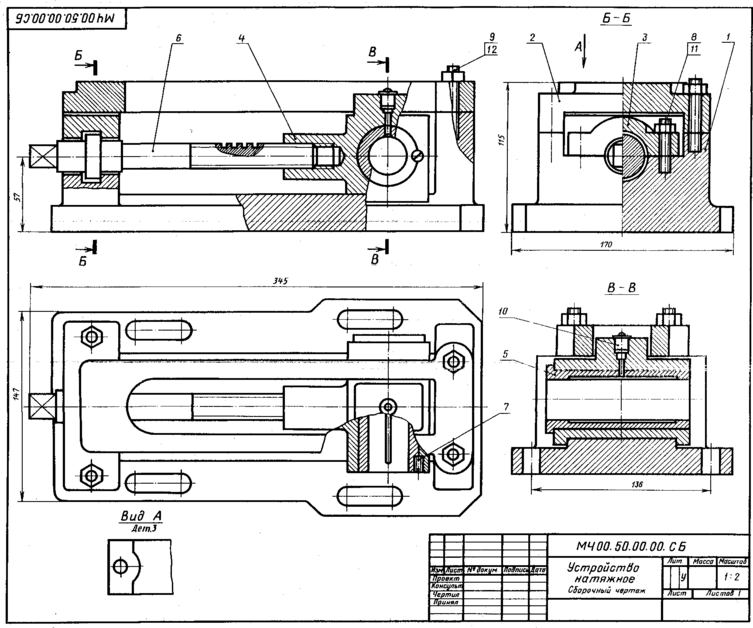

50. УСТРОЙСТВО НАТЯЖНОЕ

Натяжное устройство используется для устранения
провисания ленты или цепи в ленточных или цепных
конвейерах.

Оси натяжного барабана или звездочки концами валов
(на черт. не показаны) опираются на втулки поз. 1.
расположенные в двух подобных натяжных устройствах.
Натяжение осуществляется горизонтальным перемеще-
нием ползуна поз. 4 по направляющим корпуса поз. 1.
Вращая винт поз. 6 с прямоугольной резьбой, можно
регулировать натяжение ленты или цепи. Корпус крепят
к раме конвейера четырьмя болтами, проходящими через
удлиненные отверстия. Эти отверстия позволяют произ-
водить более точную установку натяжного устройства
на раме конвейера. Для уменьшения изнашивания втулки
поз. 5 предусмотрена масленка поз. 10, из которой под-
водится смазка к трущимся поверхностям. Втулка поз. 5,
установленная в ползуне поз. 4, фиксируется винтом
поз. 7.

Задание

Выполнить чертежи деталей поз. 1 ... 6. Деталь поз. 1
или поз. 4 изобразить в аксонометрической проекции.
