Материал деталей поз. 1 ... 4 — СЧ 15 ГОСТ 1412—79,
деталей поз. 5, 6 — Сталь 45 ГОСТ 1050—74.
Ответьте на вопросы:
-
Покажите контур детали поз. 4.
-
Сколько отверстий в детали поз. 3?
-
Назовите все детали, изображенные на разрезе
Б—Б.
52
1-е деталирование

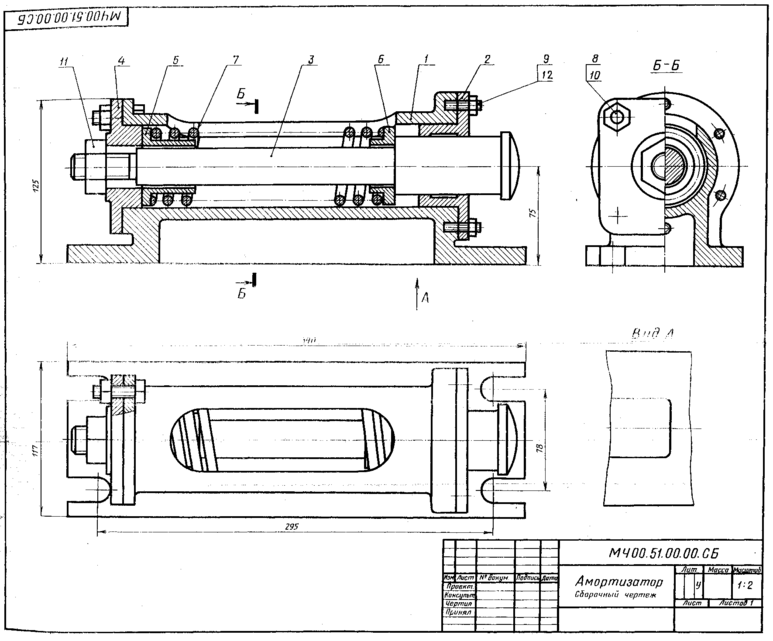

51. АМОРТИЗАТОР
| Формат | Зона | Поз. | Обозначение | Наименование | Кол. | Приме- |
| Документация | ||||||
| А2 | МЧ00.51.00.00.СБ | Сборочный чертеж | ||||
| Детали | ||||||
| A3 | 1 | МЧ00.51.00.01 | Корпус | 1 | ||
| А4 | 2 | МЧ00. 51.00.02 | Крышка | 1 | ||
| А4 | 3 | МЧ00.51.00.03 | Буфер | 1 | ||
| А4 | 4 | МЧ00.51.00.04 | Крышка | 1 | ||
| А4 | 5 | МЧ00.51.00.05 | Втулка | 1 | ||
| А4 | 6 | МЧ00.51.00.06 | Втулка | 1 | ||
| А4 | 7 | МЧ00.51.00.07 | Пружина | 1 | ||
| Стандартные изделия | ||||||
| 8 | Болт М 12X40.58 ГОСТ 7798—70 | 4 | ||||
| 9 | Гайка М8.5 ГОСТ 5915-70 | |||||
| 10 11 | Гайка M12.5 ГОСТ 5915—70 | 4 | ||||
| 12 | Гайка М24.5 ГОСТ 5915—70 | 1 | ||||
| Шпилька М8Х 25.58 ГОСТ 22034- 76 | 6 |
Амортизатор данной конструкции применяется
в автоматических линиях при транспортировке деталей.
Деталь, поступающая из загрузочного барабана, ориен-
тируется на транспортирующем устройстве под действием
толкателя, который подводит деталь до буфера поз. 3
амортизатора.
Амортизатор крепят на раме транспортирующего устройства четырьмя болтами, которые входят в пазы осно-
вания корпуса поз. 1. Пружина поз. 7 гасит ударные
нагрузки, действующие на буфер. Усилие пружины регу-
лируют гайкой поз. 11.
Задание
Выполнить чертежи деталей поз. 1 ... 7.
Материал деталей поз. /, 2, 4 — СЧ 15 ГОСТ 1412—79,
деталей поз. 3, 5, 6 — Сталь 20 ГОСТ 1050 — 74, детали
поз. 7 — Сталь 45 ГОСТ 1050-74.
Ответьте на вопросы:
-
Имеется ли на чертеже местный разрез?
-
Какую форму имеет деталь поз. 2, если на нее
смотреть слева, и сколько она имеет отверстий? -
Покажите контур детали поз. 3.
53
2-е деталирование

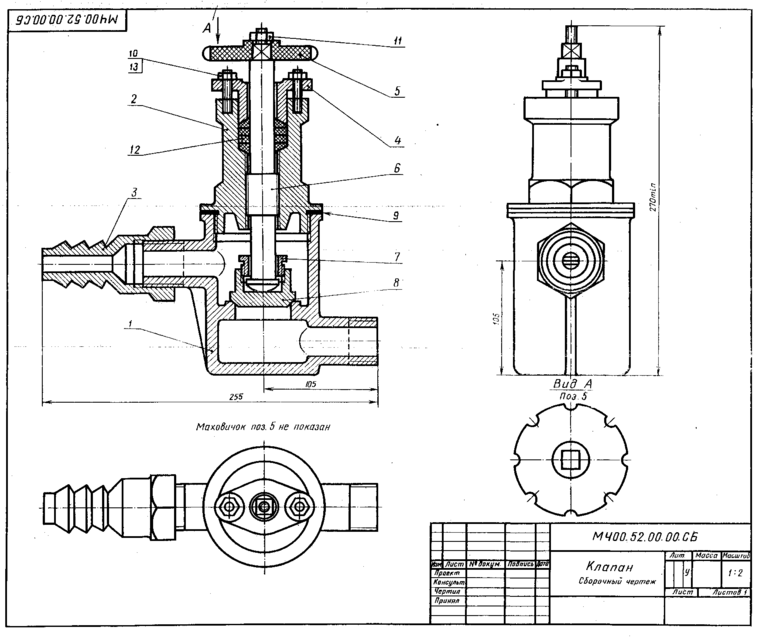

52. КЛАПАН
| Формат | Зона | Поз. | Обозначение | Наименование | Кол. | Приме- |
| Документация | ||||||
| А2 | МЧ00.52.00.00.СБ | Сборочный чертеж | ||||
| Детали | ||||||
| A3 | 1 | МЧ00.52.00.01 | Корпус | 1 | ||
| А4 | 2 | МЧ00. 52.00.02 | Крышка | 1 | ||
| А4 | 3 | МЧ00.52.00.03 | Штуцер | 1 | ||
| А4 | 4 | МЧ00.52.00.04 | Фланец | 1 | ||
| А4 | 5 | МЧ00.52.00.05 | Маховичок | 1 | ||
| А4 | 6 | МЧ00.52.00.06 | Шпиндель | 1 | ||
| А4 | 7 | MC00.52.00.07 | Втулка | 1 | ||
| А4 | 8 | МЧ00. 52.00.08 | Клапан | 1 | ||
| А4 | 9 | МЧ00.52.00.09 | Прокладка | 1 | ||
| Стандартные изделия | ||||||
| 10 | Гайка М8.5 ГОСТ 5915-70 | 2 | ||||
| 11 | Гайка M10.5 ГОСТ 5915-70 | 1 | ||||
| 12 | Кольцо СГ 30 19 3 ГОСТ 6418—81 | 4 | ||||
| 13 | Шпилька М8Х 30.58 ГОСТ 22034-76 | 2 |
Клапан предназначен для пропускания жидкости.
При вращении маховичка поз. 5 против часовой стрелки
шпиндель поз. 6 с клапаном поз. 8 будет подниматься
и пропускать жидкость. Для прекращения подачи жидко-
сти маховичок необходимо вращать по часовой стрелке
до отказа.
Для предупреждения утечки жидкости через зазоры
между корпусом поз. 1 и деталями поз. 4 и поз. 6 пред-
усмотрено сальниковое уплотнение из колец поз. 12.
Уплотнительные кольца поджимаются фланцем поз. 4,
который крепится шпильками поз. 13 и гайками поз. 10.
Для герметичности между корпусом и крышкой поз. 2
ставится прокладка поз. 9.
Задание
Выполнить чертежи деталей поз. 1 ... 8. Деталь поз. 1
изобразить в аксонометрической проекции.
Материал деталей поз. 1 ... 4 — СЧ 15 ГОСТ 1412—79,
детали поз. 5 — Листы винипласта ВН 1500 X 800
ГОСТ 9639—71, деталей поз. 6 ... 8 — Сталь 40
ГОСТ 1050—74.
Ответьте на вопросы:
-
Для какой цели предназначены конусные выступы
в детали поз. 5? -
Назовите все детали, изображенные на виде сверху.
-
Покажите контур детали поз. 2 на виде слева.
54
1-е деталирование

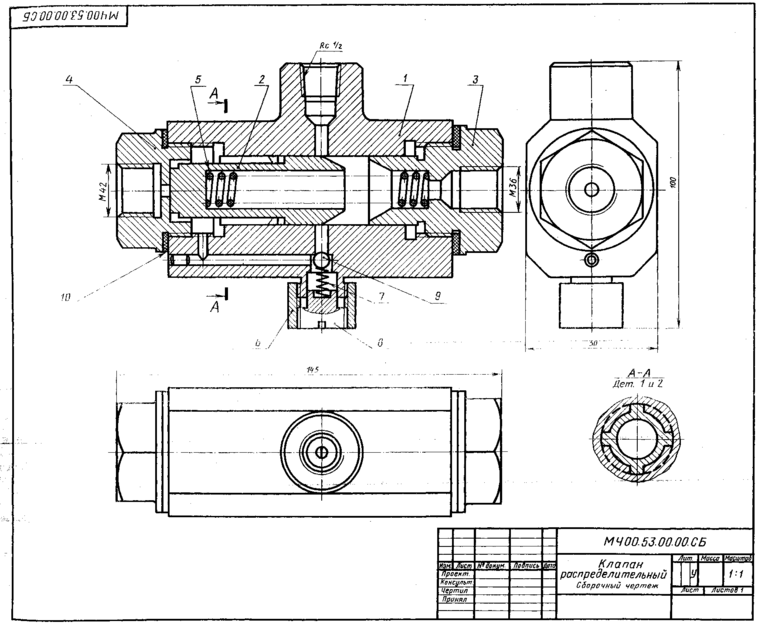

53. КЛАПАН РАСПРЕДЕЛИТЕЛЬНЫЙ
| Формат | Зона | Поз. | Обозначение | Наименование | ||
| Документация | ||||||
| А2 | МЧ00.53.00.00.СБ | Сборочный чертеж | ||||
| Детали | ||||||
| A3 | 1 | МЧ00.53.00.01 | Корпус | 1 | ||
| А4 | 2 | МЧ00.54.00.02 | Плунжер | 1 | ||
| А4 | 3 | МЧ00.53.00.03 | Крышка | 1 | ||
| А4 | 4 | МЧ00 53.00.04 | Крышка | 1 | ||
| А4 | 5 | МЧ00.53.00.05 | Пружина | 1 | ||
| А4 | 6 | МЧ00.53.00.06 | Втулка | 1 | ||
| А4 | 7 | МЧ00.53.00.07 | Пружина | 1 | ||
| А4 | 8 | МЧ00.53.00.08 | Пробка | 1 | ||
| А4 | 9 | МЧ00.53.00.09 | Шарик | 1 | ||
| Материалы | ||||||
| 10 | Картон А1 | 2 |
Распределительный клапан предназначен для соеди-
нения гидравлических цилиндров низкого и высокого
давления в усилителях последовательного действия.
Под действием пружины поз. 5 плунжер поз. 2 под-
жимается к крышке поз. 4. Перпендикулярно централь-
ному отверстию в корпусе поз. 1 расположено отверстие
с обратным шариковым клапаном поз. 9. Масло из ци-
линдра низкого давления через резьбовое отверстие
крышки поз. 3 поступает в полость корпуса поз. 1, далее
через верхнее резьбовое отверстие — в приспособление
(происходит предварительный зажим обрабатываемой
детали), а через обратный клапан и отверстия крышки
поз. 4 в цилиндр высокого давления, пополняя утечки.
Плунжер при этом несколько (мешается вправо. Для
окончательного зажима детали масло поступает из ци-
линдра высокого давления через продольные канавки под
плунжер. Под давлением масла плунжер перемещается
вправо, сжимая пружину. Конус плунжера плотно при-
легает к конусному седлу крышки поз. 3, разделяя ци-
линдры низкого и высокого давления. Масло из цилиндра
высокого давления через продольные канавки плунжера
и верхнее резьбовое отверстие корпуса поступает в гидро-
систему приспособления и деталь зажимается.
Задание
Выполнить чертежи детален поз. 1...6.
Материал деталей поз. 1... 4 — Сталь 25
ГОСТ 1050—74, деталей поз. 6, 8, 9 - Сталь 45
ГОСТ 1050—74, деталей поз. 5, 7 — Сталь 65Г
ГОСТ 1050—74.
Ответьте на вопросы:
-
Назовите все детали, изображенные на виде слева.
-
Покажите контур детали поз. 2.
-
Расскажите о назначении детали поз. 8.
55
2-е деталирование

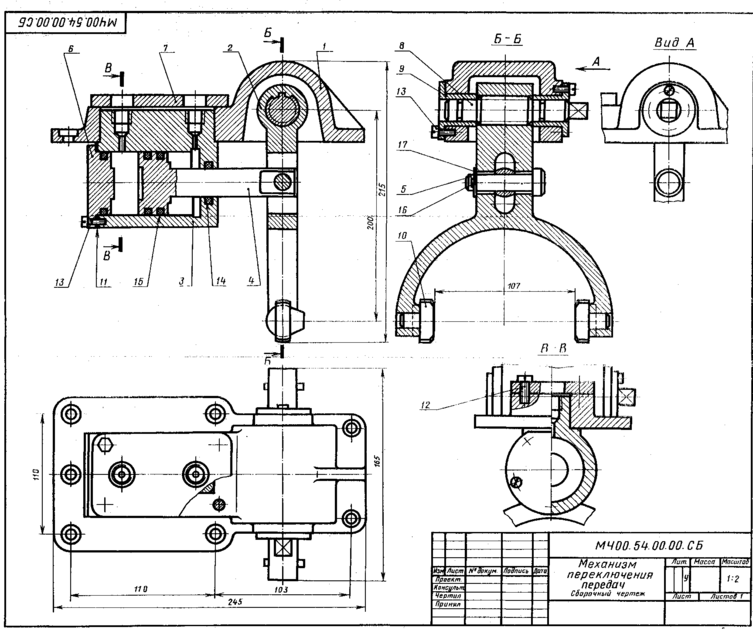

54. МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
