Удар при подаче заготовки передается от ролика
поз. 6 на пружину поз. 7 амортизатора через шток поз. 4.
Вилка поз. 10 установлена на конце штока, который
может перемещаться только в осевом направлении, для
чего имеется направляющая шпонка поз. 18. Регулирова-
ние первоначальной силы нажатия пружины на ролик
производится с помощью гайки поз. 16. К трущимся
поверхностям деталей ролика через каналы оси поз. 8
подводится смазка.

Цилиндр поз. 2 крепится к корпусу поз. 1 шестью
шпильками поз. 17 и гайками поз. 15. Шесть нижних
отверстий корпуса предназначены для крепления роли-
кового амортизатора к раме или станине агрегата.

Задание

Выполнить чертежи деталей поз. 1 ... 4, 6 ... 8, 10.
Деталь поз. 1 или поз. 2 изобразить в аксонометрической
проекции.

Материал деталей поз. 1... 3, 6, 10 —
СЧ 15 ГОСТ 1412—79, деталей поз. 4, 5, 8, 9, 11 — Сталь 20
ГОСТ 1050—74, детали поз. 7 — Сталь 65Г
ГОСТ 1050-74.

Ответьте на вопросы:

1. Покажите контур детали поз. 2.

2. На каких изображениях видна деталь поз. 4?

3. Сколько отверстий под болты имеется в детали
   поз. 3?

36

1-е деталирование

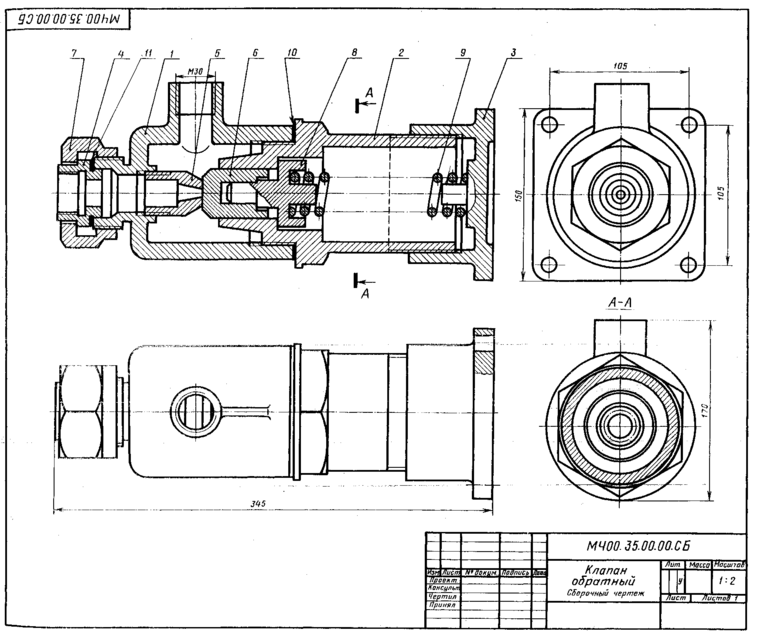

35. КЛАПАН ОБРАТНЫЙ

В гидравлических системах, где необходимо свободно
пропускать жидкость только в одном направлении, при-
меняют обратные клапаны.

Клапан имеет запорный элемент, состоящий из дета-
лей поз. 6, 8, 9. Под действием избыточного давления
жидкости, поступающей через отверстия в деталях поз. 4,
5, клапан поз. 6 отходит и пропускает жидкость в полость
корпуса поз. 1 и далее в магистраль. При прекращении

подачи жидкость обратно из полости корпуса поз. 1

пройти не может, так как пружина поз. 9 возвратит клапан
поз. 6 в исходное положение.

Задание

Выполнить чертежи деталей поз. 1... 8
Материал деталей поз. 1 ... 3, 7 Сталь 35
ГОСТ 1050—74, деталей поз. 4 ... 6, 8 ... Ст 5
ГОСТ 380—71, детали поз. 9 — Сталь 65Г ГОСТ 1060—74.

Ответьте на вопросы:

1. Назовите детали, которые видны в круглом отвер-
   стии на виде сверху.

2. Имеются ли на данном чертеже местные разрезы?

3. Покажите контур детали поз. 2 не разрезе А—А

37

2-е деталирование

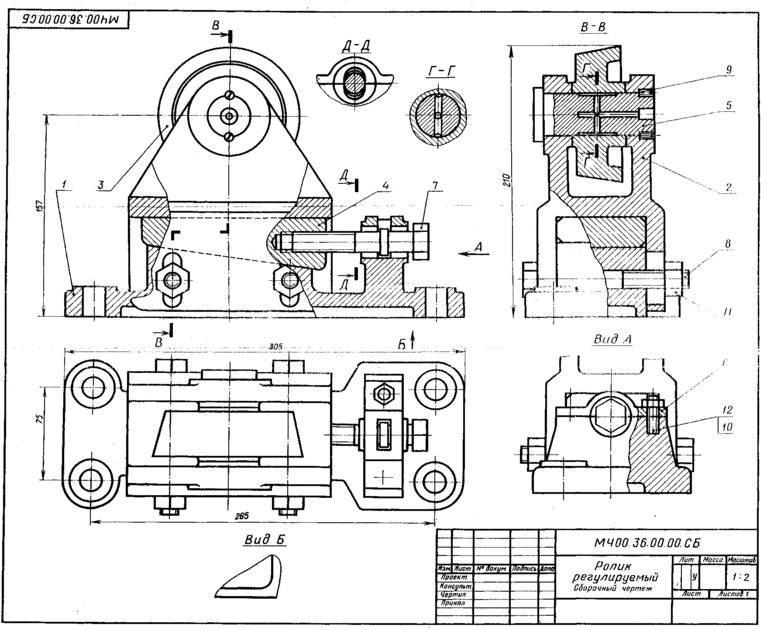

86. РОЛИК РЕГУЛИРУЕМЫЙ

Роликовое устройство применяется при транспорти-
ровке листового материала, который перекатывается по
роликам.

Корпус поз. 1 прикрепляется к раме машины четырьмя
болтами (рама и болты на чертеже не показаны).

При вращении винта поз. 7 клин поз. 4 будет сколь-
зить по наклонной плоскости корпуса, в результате чего
стойка поз. 2 с роликом поз. 3 будет подниматься или
опускаться, После установки ролика на нужном уровне
стойку закрепляют болтами поз. 8 и гайками поз, 11.
Ролик вращается на оси поз, 5, которая фиксируется на
стойке винтами поз. 9.

К трущимся поверхностям ролика и оси по отверстиям
и специальным канавкам в оси поступает густая смазка
из масленки. Масленка запрессовывается в отверстие оси
поз. 5 (на чертеже не показана).

Задание

Выполнить чертежи деталей поз. 1 ... 7. Деталь поз. 2
изобразить в аксонометрической проекции.

Материал деталей поз. 1 ... 4, 6 — СЧ 15
ГОСТ 1412—79, деталей поз. 5, 7, 8 — Сталь 20
ГОСТ 1050—74.

Ответьте на вопросы:

1. Назовите все детали, которые изображены на виде А.

2. Покажите на разрезе В—В контур детали поз. 4.

3. Покажите место установки масленки.

38

1-е деталирование

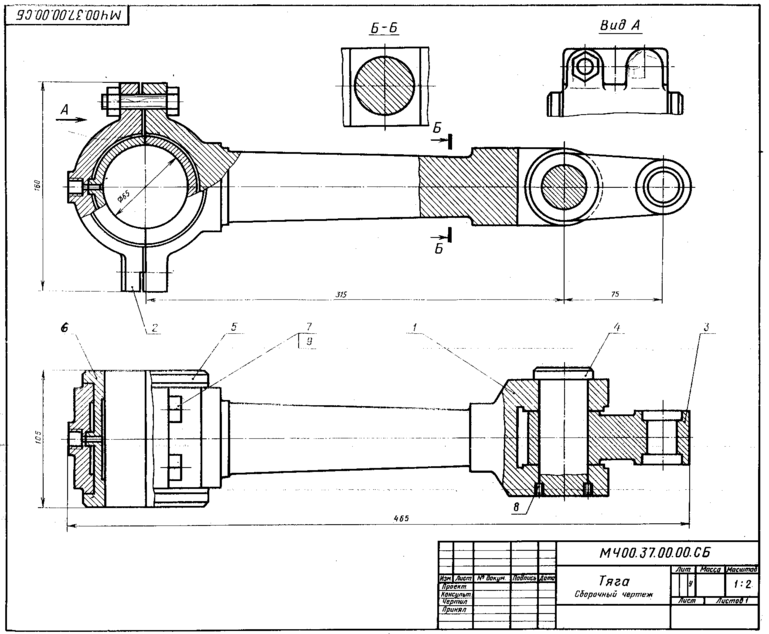

37. ТЯГА

Тяга является промежуточным звеном механизмов
различных машин.

Тяга состоит из корпуса поз. 1 и крышки поз. 2. Для
уменьшения износа поверхностей вкладышей поз. 5, 6,
подвергающихся в процессе работы трению, через отвер-
стия в крышке и вкладыше подводится густая смазка.

Серьга поз. 3 может вращаться вокруг оси поз. 4.
закрепленной в корпусе винтами поз. 8. Серьгой поз. 3
тяга соединяется с другими механизмами.
