Основанием ролика служит рама поз. 1, закрепленная
12 болтами на месте установки. На цилиндрическую часть
ползуна поз. 3 устанавливают два шарикоподшипника
поз. 14, на которых свободно вращается ролик поз. 2.
Перемещение ползуна в направляющих пазах рамы осу-
ществляется при помощи винта поз. 9. При вращении
винта гайка поз. 7 перемещается и через пружину поз. 10
воздействует на ползун.
Задание
Выполнить чертежи деталей поз. 1 ... 3, 5, 7 ... 10.
Деталь поз. 1 или поз. 3 изобразить в аксонометрической
проекции.
Материал детали поз. 1 — СЧ 16 ГОСТ 1412—79, дета-
лей поз. 2 ... 5, 7, 8 — Сталь 20 ГОСТ 1050—74, деталей
поз. 6, 9 — Ст 5 ГОСТ 380—71, детали поз. 10 — Сталь 65Г
ГОСТ 1060—74.
Ответьте на вопросы:
-
Назовите все детали, которые видны на разрезах
А—А и Б—Б. -
Покажите контур детали поз. 3.
-
Сколько отверстий в детали поз. 8?
42
1-е деталирование

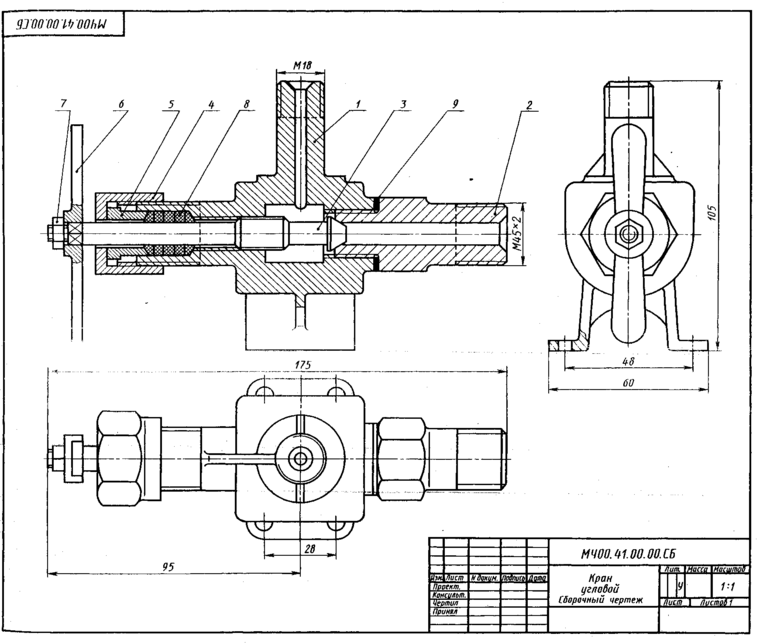

41. КРАН УГЛОВОЙ
| Формат | Зона | Поз. | Обозначение | Наименование | Кол. | Приме- |
| Документация | ||||||
| А2 | МЧ00.41.00.00.СБ | Сборочный чертеж | ||||
| Детали | ||||||
| A3 | 1 | МЧ00.41.00.01 | Корпус | 1 | ||
| A3 | 2 | МЧОО. 41.00.02 | Штуцер | 1 | ||
| А4 | 3 | МЧ00.41.00.03 | Шпиндель | 1 | ||
| А4 | 4 | МЧОО. 41.00.04 | Гайка накидная | 1 | ||
| А4 | 5 | МЧОО. 41.00.05 | Втулка | 1 | ||
| А4 | 6 | МЧОО. 41.00.06 | Рукоятка | 1 | ||
| Стандартные изделия | ||||||
| 7 | Гайка М8.5 | 1 | ||||
| 8 | Кольцо СГ 8-10-3 | 4 | ||||
| Материалы | ||||||
| 9 | Картон АЛ | 1 |
Угловой кран предназначен для перекрытия пара,
поступающего из парового котла через штуцер поз. 2
к рабочему органу. Чтобы не было утечки пара преду-
смотрено сальниковое уплотнение из колец поз. 8, кото-
рые при затяжке накидной гайкой поз. 4 плотно при-
легают к шпинделю поз. 3. Для этой же цели служит
прокладка поз. 9 между корпусом поз. 1 и штуцером.
Задание
Выполнить чертежи деталей поз. 1 ... 6.
Материал деталей поз. 1 ... 5 —- Сталь 35
ГОСТ 1050—74, детали поз. 6 — Ст6 ГОСТ 380— 71.
Ответьте на вопросы:
-
Видны ли детали поз. 2 и поз. 3 на виде слева?
-
Какие детали на чертеже имеют резьбу?
-
Покажите контуры детали поз. 1.
43
2-е деталирование

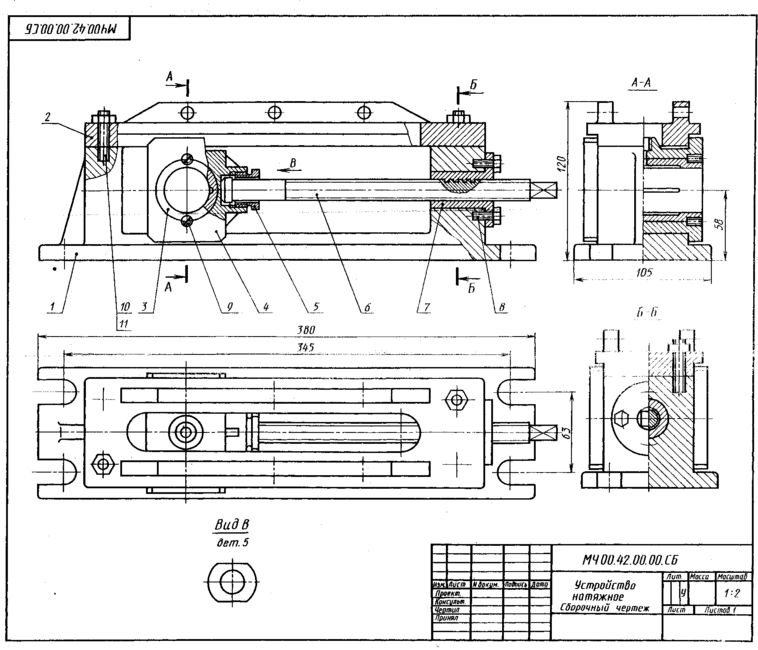

42. УСТРОЙСТВО НАТЯЖНОЕ
| Формат | Зона | Поз. | Обозначение | Наименование | Кол. | Приме- |
| Документация | ||||||
| А2 | МЧ00.42.00.00.СБ | Сборочный чертеж | ||||
| Детали | ||||||
| A3 | 1 | МЧ00. 42.00.01 | Корпус | 1 | ||
| A3 | 2 | МЧ00.42.00.02 | Крышка | 1 | ||
| А4 | 3 | МЧ00. 42.00.03 | Вкладыш | 1 | ||
| A3 | 4 | МЧ00.42.00.04 | Ползун | 1 | ||
| А4 | 5 | МЧ00.42.00.05 | Втулка | 1 | ||
| A3 | 6 | МЧ00.42.00.06 | Винт | 1 | ||
| А4 | 7 | МЧ00.42.00.07 | Фланец | 1 | ||
| Стандартные изделия | ||||||
| 8 | Болт М8Х 35.58 | 4 | ||||
| 9 | Винт М6Х 16.58 | 2 | ||||
| 10 | Шпилька М10Х 50.58 | 4 | ||||
| 11 | Гайка М10.5 | 4 |
Натяжное устройство предупреждает провисание
под нагрузкой ленты или цепи конвейера. Натяжение
ленты осуществляется горизонтальным перемещением пол-
зуна поз. 4 по направляющим корпуса поз. 1. Крышка
поз. 2 крепится к корпусу четырьмя шпильками поз. 10.
Корпус закрепляется на раме конвейера четырьмя бол-
тами. Через резьбовое отверстие ползуна подается смазка,
которая по канавкам распределяется по всей трущейся
поверхности вкладыша поз.3. Винты поз. 9 предохра-
няют вкладыши от проворачивания.
Задание
Выполнить чертежи деталей поз. 1... 7. Построить
аксонометрическую проекцию детали поз. 1.
Материал деталей поз. 1, 2, 4 — СЧ 15 ГОСТ 1412—79,
поз. 3,5 — Сталь 20 ГОСТ 1050—74, поз. 6, 7 — Сталь 45
ГОСТ 1050—74.
Ответьте на вопросы:
-
Как вынуть деталь поз. 4 из натяжного устройства?
-
Сколько отверстий в детали поз. 7?
-
Покажите контур детали поз. 4.
44
1-е деталирование

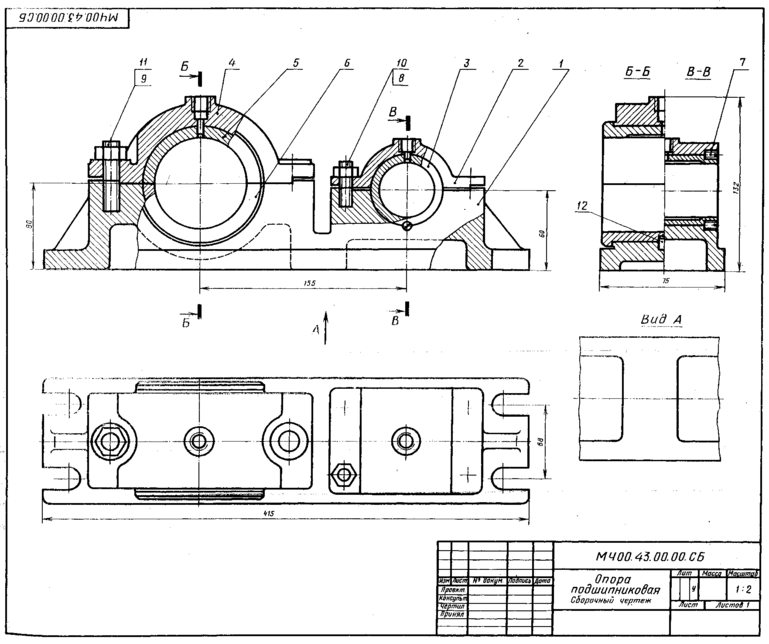

43. ОПОРА ПОДШИПНИКОВАЯ
| Формат | Зона | Поз. | Обозначение | Наименование | Кол. | Приме- |
| Документация | ||||||
| А2 | МЧ00.43.00.00.СБ | Сборочный чертеж | ||||
| Детали | ||||||
| A3 | 1 | МЧ00.43.00.01 | Корпус | 1 | ||
| A3 | 2 | МЧ00. 43.00.02 | Крышка | 1 | ||
| А4 | 3 | МЧ00.43.00.03 | Вкладыш | 1 | ||
| A3 | 4 | МЧ00.43.00.04 | Крышка | 1 | ||
| A3 | 5 | МЧ00. 43.00.05 | Вкладыш | 1 | ||
| А4 | 6 | МЧ00. 54.00.06 | Вкладыш нижний | 1 | ||
| Стандартные изделия | ||||||
| 7 | Винт М6Х 14.58 ГОСТ 1477—84 | 2 | ||||
| 8 | Гайка М10.5 ГОСТ 5915—70 | 4 | ||||
| 9 | Гайка M12.5 ГОСТ 5915—70 | 2 | ||||
| 10 | Шпилька МЮХ 25.58 ГОСТ 22034—76 | 4 | ||||
| 11 | Шпилька M12X30.58 ГОСТ 22034—76 | 2 | ||||
| 12 | Штифт 10h8Х 12 ГОСТ 3128—70 | 1 |
Подшипниковая опора служит для установки в нее
вращающихся валов машин и механизмов. Она состоит
из двух подшипников скольжения, установленных в одном
корпусе поз. 1. Концы валов (цапфы) располагаются в под-
шипниках и при вращении скользят по внутренней по-
верхности бронзовых вкладышей поз. 3, 5, 6, закреплен-
ных в корпусе крышками поз. 2, 4. Для уменьшения тре-
ния и изнашивания трущиеся поверхности смазываются
маслом, которое подается из масленок, ввинчиваемых
в резьбовые отверстия крышек. Масло через отверстии
во вкладышах поз. 3 и поз. 5 рястекается по канавкам
вкладышей. Для предотвращения осевого сдвига вкла-
дыши поз. 5 и поз. 6 имеют буртики, а вкладыш поз. 3
закрепляется винтами поз. 7. Отверстия для винтов свер-
лятся при сборке.
Задание
Выполнить чертежи деталей поз. 1 ... 6.
Материал деталей поз. 1,2,4 — СЧ 15 ГОСТ 1412—79,
деталей поз. 3, 5, 6 — БрА10Мц2Л ГОСТ 493—79.
Ответьте на вопросы:
-
Какое назначение канавок во вкладышах?
-
На виде сверху обведите контур детали поз. 5.
-
Назовите детали, которые не видны на виде сверху.
45
2-е деталирование

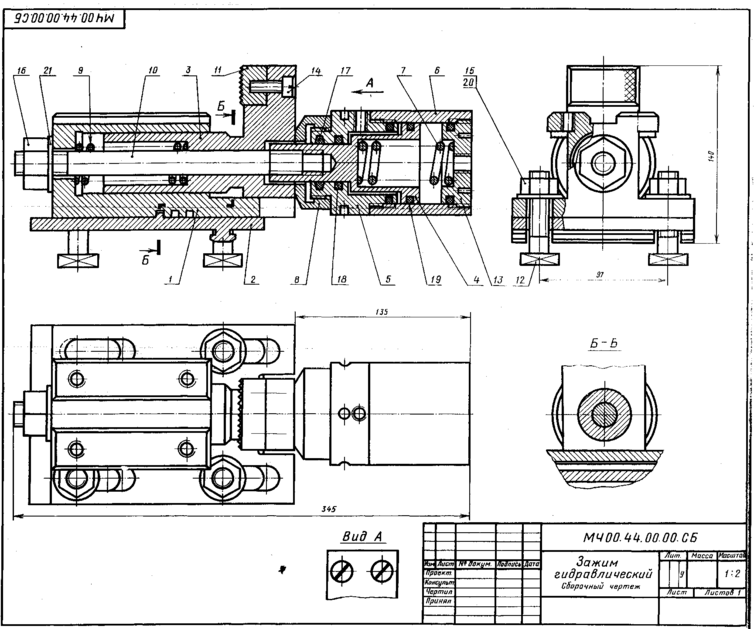

44. ЗАЖИМ ГИДРАВЛИЧЕСКИЙ
| Формат | Зона | Поз. | Обозначение | Наименование | Кол. | Приме- |
| Документация | ||||||
| А2 | МЧ00.44.00.00.СБ | Сборочный чертеж | ||||
| Детали | ||||||
| A3 | 1 | МЧ00.44.00.01 | Корпус | 1 | ||
| A3 | 2 | МЧ00. 44.00.02 | Плита | 1 | ||
| A3 | 3 | МЧ00.44.00.03 | Зажим | 1 | ||
| A3 | 4 | МЧ00.44.00.04 | Поршень | 1 | ||
| A3 | 5 | МЧ00.44.00.05 | Крышка | 1 | ||
| A3 | 6 | МЧ00.44.00.06 | Цилиндр | 1 | ||
| А4 | 7 | МЧ00.44.00.07 | Пружина | 1 | ||
| А4 | 8 | МЧ00.44.00.08 | Гайка | 1 | ||
| А4 | 9 | МЧ99.44.00.09 | Пружина | 1 | ||
| А4 | 10 | МЧ00.44.00.10 | Шток | 1 | ||
| А4 | 11 | MЧ00.44.00.11 | Пластина | 1 | ||
| А4 | 12 | МЧ00.44.00.12 | Болт M 18 | 4 | ||
| А4 | 13 | МЧ00.44.00.13 | Крышка | 1 | ||
| Стандартные изделия | ||||||
| 14 | Винт А.М10Х 30.58 | 2 | ||||
| ГОСТ 1491-80 | ||||||
| 15 | Гайка М18.5 | 4 | ||||
| ГОСТ 5915—70 | ||||||
| 16 | Гайка М22.5 | 1 | ||||
| ГОСТ 5915—70 | ||||||
| 17 | Кольцо СГ 42 39 5 | 1 | ||||
| ГОСТ 6418—81 | ||||||
| 18 | Кольцо 045-050-30 | 1 | ||||
| ГОСТ 9833—73 | ||||||
| 19 | Кольцо 050-055-30 | 3 | ||||
| ГОСТ 9833—73 | ||||||
| 20 | Шайба 18.01.016 | 4 | ||||
| ГОСТ 6958—78 | ||||||
| 21 | Шайба 22 01.016 | 1 | ||||
| ГОСТ 6958—78 |
Гидравлический зажим одностороннего действия
применяется для закрепления деталей на станках.
