Задание
Выполнить чертежи деталей поз. 1 ... 6.
Материал деталей поз. 1... 3 — СЧ 15 ГОСТ 1412— 79,
детали поз. 4 — Сталь 20 ГОСТ 1050—74, деталей поз. 5,
6 — Бр03Ц12С5 ГОСТ 613—79.
Ответьте на вопросы:
-
Какую форму имеет средняя часть корпуса поз.1?
-
На каких изображениях видна деталь поз. 2?
-
Для какой цели предназначена канавка вкладыша
поз. 6?
39
2-е деталирование

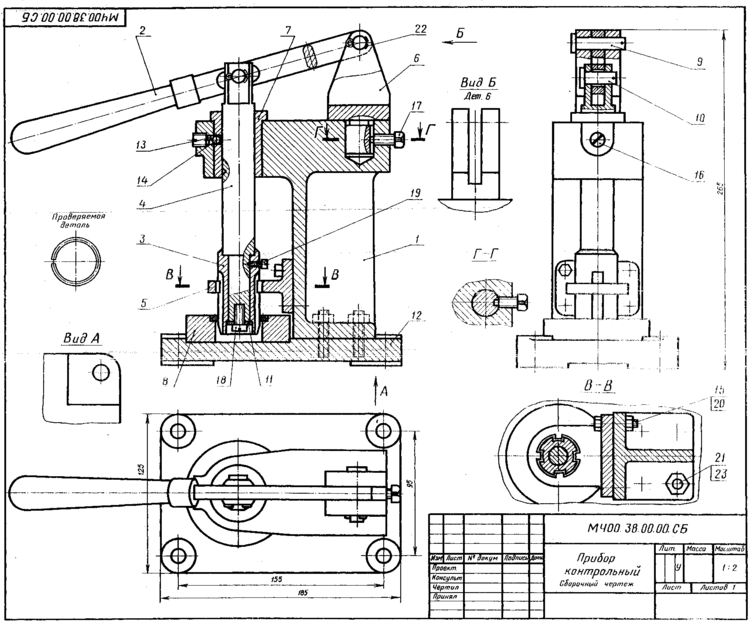

38. ПРИБОР КОНТРОЛЬНЫЙ
| Формат | Зона | Поз. | Обозначение | Наименование | Кол. | Приме- |
| Документация | ||||||
| А1 | МЧ00.38.00.00.СБ | Сборочный чертеж | ||||
| Детали | ||||||
| A3 | 1 | МЧ00.38.00.01 | Корпус | 1 | ||
| A3 | 2 | МЧ00.38.00.02 | Рычаг | 1 | ||
| A3 | 3 | МЧ00.38.00.03 | Оправка | 1 | ||
| А4 | 4 | МЧ00.38.00.04 | Шток | 1 | ||
| А4 | 5 | МЧ00.38.00.05 | Кронштейн | 1 | ||
| А4 | 6 | МЧ00.38.00.06 | Стойка | 1 | ||
| А4 | 7 | МЧ00.38.00.07 | Втулка | 1 | ||
| А4 | 8 | МЧ00.38.00.08 | Диск | 1 | ||
| А4 | 9 | МЧ00.38.00.09 | Ось | 1 | ||
| А4 | 10 | МЧ00.38.00.10 | Ось | 1 | ||
| А4 | 11 | МЧ00.3800.11 | Шайба | 1 | ||
| А4 | 12 | МЧ00.38.00.12 | Плита | 1 | ||
| А4 | 13 | МЧ00.38.00.13 | Пружина | 1 | ||
| А4 | 14 | МЧ00.38.00.14 | Шарик | 1 | ||
| Стандартные изделия | ||||||
| 15 | Болт М8Х 35.58 ГОСТ 7798—70 | 4 | ||||
| 16 | Винт М10Х 12.58 ГОСТ 1476—84 | 1 | ||||
| 17 | Винт М10Х 25.58 ГОСТ 1482—84 | 1 | ||||
| 18 | Винт А.М10Х 20.58 ГОСТ 1491—80 | 1 | ||||
| 19 | Винт М6Х 12.58 ГОСТ 1483--84 | 1 | ||||
| 20 | Гайка М8.5 ГОСТ 5915-70 | 4 | ||||
| 21 | Гайка М10.5 ГОСТ 5915- 70 | 4 | ||||
| 22 | Шплинт 4Х25-001 ГОСТ 397—79 | 2 | ||||
| 23 | Шпилька М10Х 30.58 ГОСТ 22032—76 | 4 |
Контрольный прибор предназначен для контроля
остаточных деформаций упругого стопорного кольца (на
чертеже кольцо изображено тонкой линией).
Диск с кольцом вставляют в плиту поз. 12. При опу-
скании рычага поз. 2 нижний конический конец оправки
поз. 3 входит в проверяемое кольцо и разводит его до
диаметра оправки. При подъеме рычага кольцо упирается
в кронштейн поз. 5 и соскальзывает с оправки. В верхнем
положении шток поз. 4 фиксируется шариком поз. 14,
который поджимается в углубление штока пружиной
поз. 13.
Задание
Выполнить чертежи деталей поз. 1 ... 8, 12. Деталь
поз. 1 изобразить в аксонометрической проекции.
Материал деталей поз. 1, 3, 5, 6 — Сталь 20
ГОСТ 1050—74, деталей поз. 4, 7 ... 12 — Сталь 45
ГОСТ 1050-74, детали поз. 13 — Сталь 65Г
ГОСТ 1050—74.
Ответьте на вопросы:
-
Может ли деталь поз. 6 вращаться вокруг своей оси?
-
Покажите контур детали поз. 5.
-
Назовите все детали, которые видны на виде сверху.
40
1-е деталирование

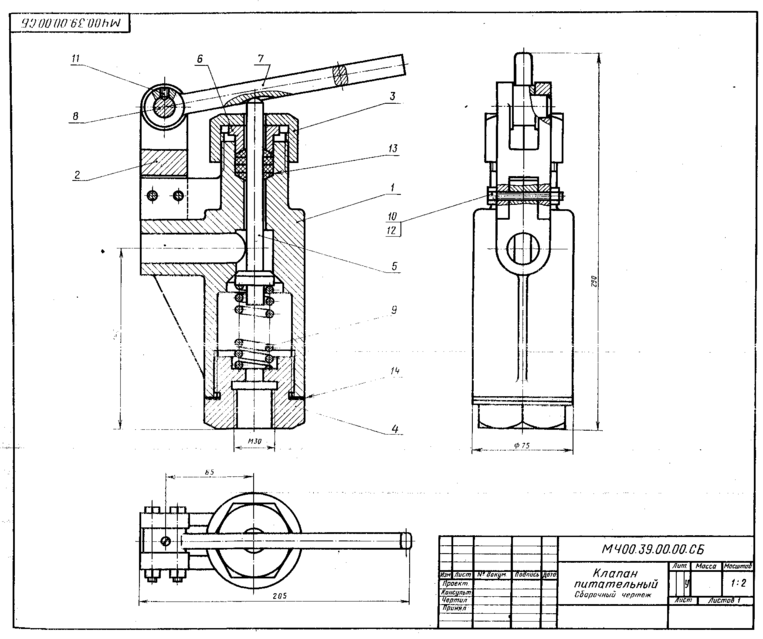

39. КЛАПАН ПИТАТЕЛЬНЫЙ
| Формат | Зона | Поз. | Обозначение | Наименование | Кол. | Приме- |
| Документация | ||||||
| А2 | МЧ00.39.00.00.СБ | Сборочный чертеж | ||||
| Детали | ||||||
| A3 | МЧ00.39.00.01 | Корпус | 1 | |||
| А4 | 2 | МЧ00.39.00.02 | Вилка | 1 | ||
| А4 | 3 | МЧ00.39.00.03 | Гайка | 1 | ||
| A3 | 4 | МЧ00.39.00.04 | Пробка | 1 | ||
| А4 | 6 | МЧ00.39.00.05 | Клапан | 1 | ||
| А4 | 6 | МЧ00.39.00.06 | Втулка | 1 | ||
| А4 | 7 | МЧ00.39.00.07 | Рычаг | 1 | ||
| А4 | 8 | МЧ00.39.00.08 | Ось | 1 | ||
| А4 | 9 | МЧ00.39.00.09 | Пружина | 1 | ||
| Стандартные изделия | ||||||
| 10 | Болт М8Х 60.58 | 2 | ||||
| 11 | Винт М6Х 14.58 | 1 | ||||
| 12 | Гайка М8.5 | 2 | ||||
| 13 | Кольцо СГ 23-14-5 | 4 | ||||
| Материалы | ||||||
| 14 | Картон Б 3 | 1 |
Клапан предназначен для свободного периодического пропуска воды в одном направление. Для этого нажимают рычаг поз. 7, который поворачивается вокруг
оси поз. 8. Вследствие этого коническая поверхность кла-
пана поз. 5, плотно притертая к коническому гнезду
корпуса поз. 1, отойдет от гнезда вниз и откроет проход
для воды. Пружина поз. 9 при этом будет сжиматься.
После снятия усилия с рычага пружина разожмется.
и клапан закроет отверстие. В месте выхода клапана
из корпуса предусмотрено сальниковое уплотнение из
колец поз. 13. Кольца поджимаются втулкой поз. 6
и гайкой поз. 3.
Задание
Выполнить чертежи деталей поз. 1 ... 6, 7, 9.
Материалы деталей поз. 1 ... 4 — Сталь 15
ГОСТ 1050-74, деталей поз. 5 ... 8 — Ст 5
ГОСТ 380 — 71, детали поз. 9 — Сталь 65Г ГОСТ 1050—74.
Ответьте на вопросы:
1. Видны ли детали поз. 5 и поз. 7 на виде слева?
2. Покажите на данном чертеже местные разрезы.
3. Покажите контур детали поз. 2 на виде слева.
41
2-е деталированш

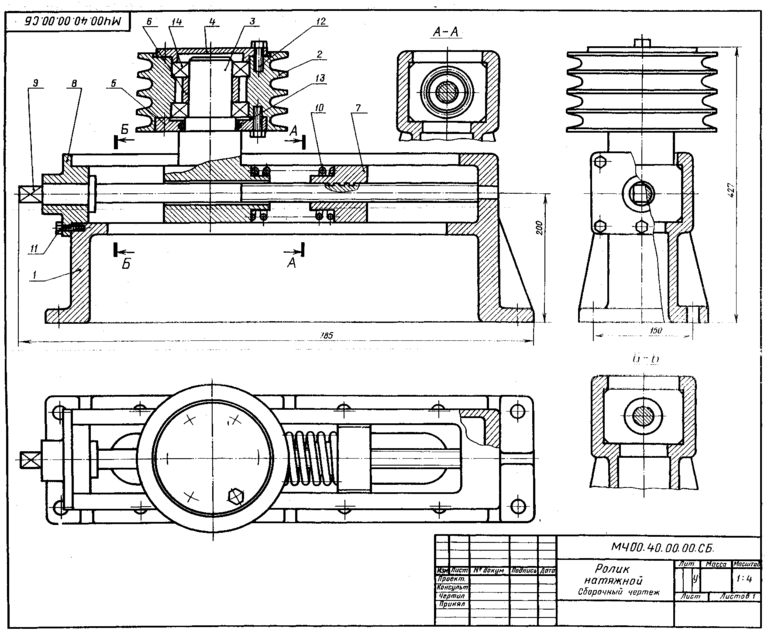

40. РОЛИК НАТЯЖНОЙ
| Формат | Зона | Поз. | Обозначение | Наименование | Кол. | Приме- |
| Документация | ||||||
| А2 | МЧ00.40.00.00.СБ | Сборочный чертеж | ||||
| Детали | ||||||
| A3 | 1 | МЧ00.40.00.01 | Рама | 1 | ||
| А4 | 2 | МЧ00.40.00.02 | Ролик | 1 | ||
| A3 | 3 | МЧ00.40.00.03 | Ползун | 1 | ||
| А4 | 4 | МЧ00.40.00.04 | Крышка | 1 | ||
| А4 | 5 | МЧ00.40.00.05 | Крышка | 1 | ||
| А4 | 6 | МЧ00.40.00.06 | Втулка | 1 | ||
| А4 | 7 | МЧ00.40.00.07 | Гайка | 1 | ||
| А4 | 8 | МЧ00.40.00.08 | Крышка | 1 | ||
| А4 | 9 | МЧ00.40.00.09 | Винт | 1 | ||
| А4 | 10 | МЧ00.40.00.10 | Пружина | 1 | ||
| Стандартные изделия | ||||||
| 11 | Болт М14Х 40.58 | 6 | ||||
| 12 | Болт MI6X 45.68 | 12 | ||||
| 13 | Кольцо СГ 88-69-7 | 1 | ||||
| 14 | Шарикоподшипник 208 | 2 |
Натяжной ролик предназначен для натяжения ремней
в клиноременных передачах.
