Выполнить чертежи деталей поз. 1 ... 6, 8.
Материал деталей поз. 1, 2, 6, 8 — Ст 5 ГОСТ 380—71,
деталей поз. 4, 5 — СЧ 15 ГОСТ 1412—79, детали поз. 3 —
Сталь 45 ГОСТ 1050—74, детали поз. 7 — резина.
Ответьте на вопросы:
-
Сколько отверстий под винты имеет деталь поз. 2?
-
На каких изображениях видна деталь поз. 2?
-
Какое назначение имеет деталь поз. 8?
33
2-е деталирование

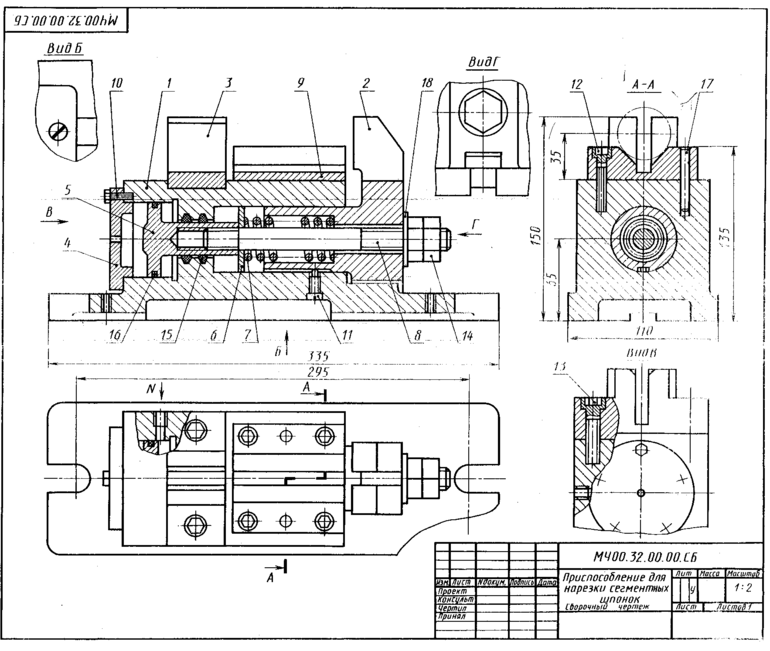

32. ПРИСПОСОБЛЕНИЕ ДЛЯ НАРЕЗКИ
СЕГМЕНТНЫХ ШПОНОК
| Формат | Зона | Поз. | Обозначение | Наименование | Кол. | Приме- |
| Документация | ||||||
| А2 | МЧ00.32.00.00.СБ | Сборочный чертеж | ||||
| Детали | ||||||
| А3 | 1 | МЧ00. 32.00.01 | Корпус | 1 | ||
| A3 | 2 | МЧ00.32.00.02 | Прихват | 1 | ||
| А4 | 3 | МЧ00.32.00.03 | Колодка | 1 | ||
| А4 | 4 | МЧ00.32.00.04 | Крышка | 1 | ||
| А4 | 5 | МЧ00.32.00.05 | Поршень | 1 | ||
| А4 | в | МЧ00.32.00.06 | Шайба | 1 | ||
| А4 | 7 | МЧ00.32.00.07 | Пружина | 1 | ||
| А4 | 8 | МЧ00.32.00.08 | Шпилька М12 | 1 | ||
| А4 | 9 | МЧ00.32.00.09 | Призма | 1 | ||
| Стандартные изделия | ||||||
| 10 | Болт М6Х 18.58 ГОСТ 7798-70 | 5 | ||||
| 11 | Винт А.М8Х 20.58 ГОСТ 1491- 89 | 1 | ||||
| 12 | Винт М8Х 30.58 ГОСТ 11738-84 | 4 | ||||
| 13 | Винт М 10X35.58 ГОСТ N738—84 | 2 | ||||
| 14 | Гайка М12,5 ГОСТ 5915-70 | 2 | ||||
| 15 | Кольцо СГ 23-14-3 ГОСТ 6418—81 | 2 | ||||
| 16 | Кольцо СГ 48-34-5 ГОСТ 6418—81 | 1 |
Приспособление предназначено для производств
сегментных шпонок из заготовок (готовых шайб) на горизонтально-фрезерном станке.
В корпус поз. 1 вставлен прихват поз. 2, соединенный
шпилькой поз. 8 с поршнем поз. 5 цилиндра обратного
действия. Зажим нескольких заготовок, установленных
на призме поз. 9 (на чертеже показаны тонкой линией,
см. разрез А—А), осуществляется прихватом под воз-
действием гидравлического давления на поршень (жид-
кость поступает в отверстие по стрелке). Пружина поз. 7
возвращает прихват в исходное положение после того,
как в цилиндре снято давление. Дисковая фреза центри-
руется по оси призмы поз. 9 и прорези установочной
колодки поз. 3 с помощью щупа.
Задание
Выполнить чертежи деталей поз. 1 ... 3, 5, 8, 9.
Построить аксонометрическую проекцию детали поз. 1.
Материал деталей поз. 1, 4 — СЧ 16 ГОСТ 1412—79,
деталей поз. 2, 3, 5, 6, 8, 9 — Сталь 20 ГОСТ 1050—74,
детали поз. 7 — Сталь 65Г ГОСТ 1050—74.
Ответьте на вопросы:
-
Как называется разрез А—А?
-
Сколько отверстий с резьбой в детали поз. Р?
-
Покажите контур детали поз. 2 на разрезе А—А
и виде сверху.
34
1-е деталирование

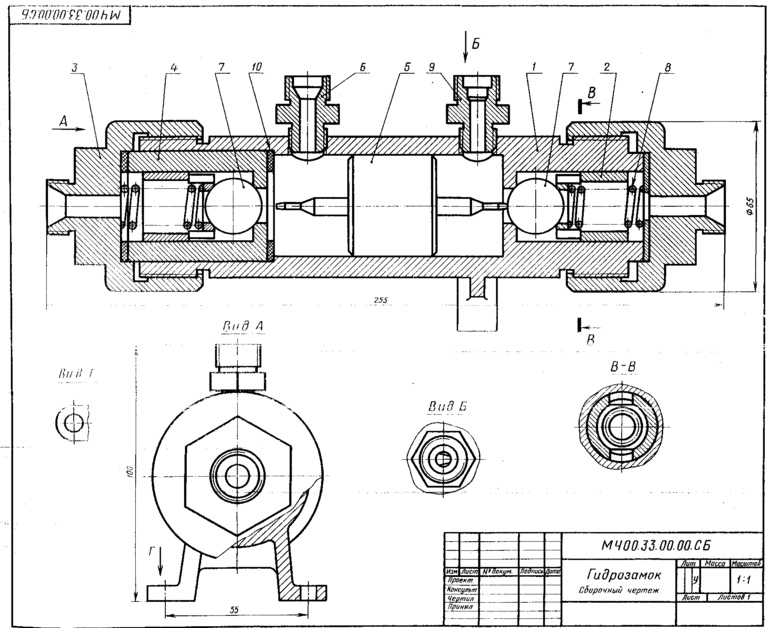

33. ГИДРОЗАМОК
| Формат | Зона | Поз. | Обозначение | Наименование | Кол. | Приме- |
| Документация | ||||||
| A2 | МЧ00.33.00.00.СБ | Сборочный чертеж | ||||
| Детали | ||||||
| A3 | 1 | МЧ00.33.00.0! | Корпус | 1 | ||
| A4 | 2 | МЧ00.32.00.02 | Седло | 2 | ||
| A3 | 3 | МЧ00.33.00.03 | Штуцер | 2 | ||
| A4 | 4 | МЧ00.33.00.04 | Цилиндр | 1 | ||
| A4 | 5 | МЧ00.33.00.05 | Золотник | 1 | ||
| A4 | 6 | МЧ00.33.00.06 | Штуцер | 1 | ||
| A4 | 7 | МЧ00.33.00.07 | Клапан | 2 | ||
| A4 | 8 | МЧ00.33.00.08 | Пружина | 2 | ||
| A4 | 9 | МЧ00.33.00.09 | Штуцер | |||
| Материалы | ||||||
| 10 | Кожа 3 ГОСТ 20836 75 | 3 |
Гидрозамок представляет собой гидравлический
управляемый обратный клапан, применяемый для запи-
рания рабочих полостей гидроцилиндров.
Принцип работы гидрозамка следующий. Предполо-
жим, что правая магистраль гидрозамка связана с рабочей
(поршневой) полостью гидроцилиндра, а левая со што-
ковой полостью гидроцилиндра. Тогда масло под давле-
нием, идущее в поршневую полость через канал штуцера
поз. 9, сместит в корпусе поз. 1 золотник поз. 5 влево
и откроет левый обратный клапан поз. 7, через который
масло из штоковой полости гидроцилнндра будет выходить через штуцер поз.6 на слив. Одновременно открывается правый обратный клапан поз 7, и масло через него по-
ступает в поршневую полость гидроцилиндра. При пре-
кращении доступа жидкости и гидрозамок золотник воз-
вратится в нейтральное положение и оба обратных кла-
пана под действием пружин поз. 8 и давления масла со
стороны поршневой и штоковой полостей гидроцнлиндра
закроются, фиксируя поршень гидроцилиндра в за-
данном положении.
Задание
Выполнить чертежи деталей поз. 1 ...6.
Материал деталей поз. 1, 3, 7 - Сталь 35
ГОСТ 1050—74, деталей поз. 2, 4, 5, 9 — Бр03Ц12С5
ГОСТ 613-79, детали поз. 8 - Сталь 65Г
ГОСТ 1050—74.
Ответьте па вопросы:
-
Назовите все детали, изображенные на виде А.
-
Покажите контур детали поз. 2 на разрезе В—В.
-
Видна ли на виде Б деталь поз. 5?
35
2--е деталирование

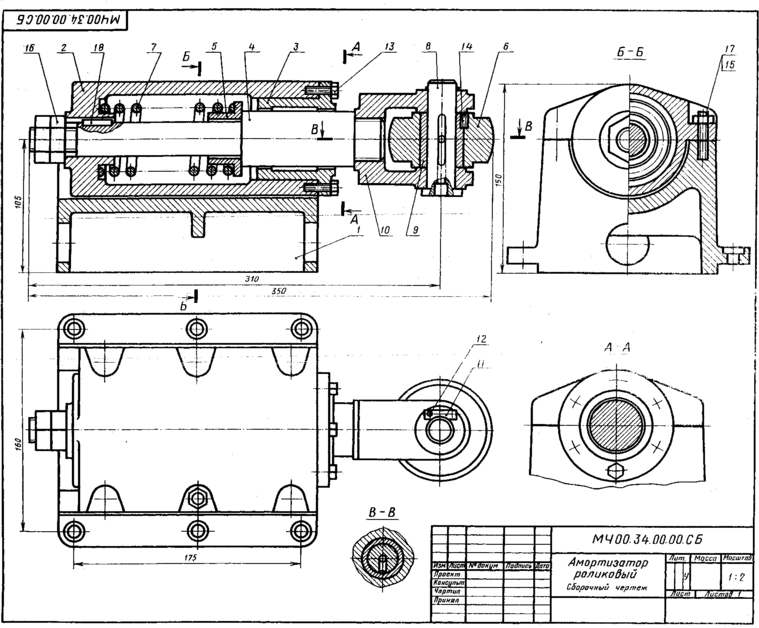

34. АМОРТИЗАТОР РОЛИКОВЫЙ
| Формат | Зона | Поз. | Обозначение | Наименование | Кол. | Приме- |
| Документация | ||||||
| А2 | МЧ00.34.00.00.СБ | Сборочный чертеж | ||||
| Детали | ||||||
| A3 | 1 | МЧ00.34.00.01 | Корпус | 1 | ||
| A3 | 2 | МЧ00.34.00.02 | Цилиндр | 1 | ||
| A3 | 3 | МЧ00.34.00.03 | Стакан | 1 | ||
| A3 | 4 | МЧ00.34.00.04 | Шток | 1 | ||
| А4 | 5 | МЧ00.34.00.05 | Втулка | 1 | ||
| А4 | 6 | МЧ00.34.00.06 | Ролик | 1 | ||
| А4 | 7 | МЧ00.34.00.07 | Пружина | 1 | ||
| А4 | в | МЧ00.34.00.08 | Ось | 1 | ||
| А4 | 9 | МЧ00.34.00.09 | Втулка | 1 | ||
| А4 | 10 | МЧ00.34.00.10 | Вилка | 1 | ||
| А4 | 11 | МЧ00.34.00.11 | Пластинка | 1 | ||
| Стандартные изделия | ||||||
| 12 | Болт MI4X 16.58 ГОСТ 7796—70 | 2 | ||||
| 13 | Болт М8Х 25.58 ГОСТ 7796—70 | 6 | ||||
| 14 | Винт МЮХ 16.58 ГОСТ 8878—84 | 1 | ||||
| 15 | Гайка Ml0.5 ГОСТ 5915—70 | 6 | ||||
| 16 | Гайка М24.5 ГОСТ 2526—70 | 2 | ||||
| 17 | Шпилька М10Х 25.58 ГОСТ 22032—76 | 6 | ||||
| 18 | Шпонка 10X8X30 ГОСТ 23360—78 | 1 |
Роликовый амортизатор служит для направления пере-
мешаемых при прокате заготовок и поглощения ударных
нагрузок.
