02. ВЫКЛЮЧАТЕЛЬ ПОДАЧИ ТОПЛИВА
| Поз. | Обозначение | Наименование | Кол. |
| Документация | |||
| МЧ00.02.00.00.СБ | Сборочный чертеж | ||
| Детали | |||
| 1 | МЧ00.02.00.01 | Корпус | 1 |
| 2 | МЧ00.02.00.02 | Штуцер | 1 |
| 3 | МЧ00.02.00.03 | Седло | 1 |
| 4 | МЧ00.02.00.04 | Игла | 1 |
| 5 | МЧ00.02.00.05 | Клапан | 1 |
| 6 | МЧ00.02.00.06 | Втулка | 1 |
| 7 | МЧ00.02.00.07 | Крышка | 1 |
| 8 | МЧ00.02.00.08 | Шайба | 1 |
| 9 | МЧ00.02.00.09 | Шайба | 1 |
| 10 | МЧ00.02.00.10 | Шайба | 1 |
| 11 | МЧ00.02.00.11 | Шайба уплотнительная | 1 |
| 12 | МЧ00.02.00.12 | Пружина | 1 |
| 13 | МЧ00.02.00.13 | Маховичок | 1 |
| 14 | МЧ00.02.00.14 | Кольцо | 1 |
| Стандартные изделия | |||
| 15 | Гайка М8.5 ГОСТ 5915--70 | 1 |
Описание работы изделия.
Выключатель служит для проверки подачи топлива в цилиндры дизеля. Это приспособление устанавливают между секцией топливного насоса и форсункой.
Для включении подачи топлива вращают маховичок нов. 13. Игла поз. 4, действуя на клапан поз. 5, сжимает пружину поз. 12, при этом топливо проходит через отверстия деталей поз.6,3,2 и через нижнее резьбовое отверстие корпуса поз. 1 выходит наружу и собирается в мерный стакан (на чертеже не показан). Расход топлива,подаваемого поочередно в цилиндры дизеля, измеряют с помощью специальных устройств (на чертеже не показаны).
Материал деталей поз. 1 ... 4, 6, 8 ... 10 — Сталь 20 ГОСТ 1050—74, детали поз. 5— Сталь 20Л; детали поз. 12 — Сталь 65Г ГОСТ 1050—74, детали поз. 11 — кожа; поз. 7,13-сплав АЛ2; поз.14-войлок
| Поз. | Обозначение | Наименование | Кол . |
| Документация | |||
| МЧ00.05.00.00.СБ | Сборочный чертеж | ||
| Детали | |||
| 1 | МЧ00.05.00.01 | Корпус | 1 |
| 3 | МЧ00.05.00.03 | Гайка | 1 |
| 4 | МЧ00.05.00.04 | Винт | 1 |
| 5 | МЧ00.05.00.05 | Опора | 1 |
| 6 | МЧ00.05.00.06 | Клапан | 1 |
| 7 | МЧ00.05.00.07 | Пружина | 1 |
| Стандартные изделия | |||
| 8 | Гайка М24.5 ГОСТ 5915—70 | 1 |
Описание работы изделия.
Предохранительный клапан устанавливают в трубопроводах, системах управления и регулирования для сбрасывания избыточного давления жидкостей или пара.
Клапан регулируют на определенное давление винтом поз. 4, который фиксируется гайкой поз. 8. При увеличении давления выше нормы жидкость или пар давят на клапан поз. 6, который, сжимая пружину поз. 7, перемещается право. При этом жидкость или пар выходят через отверстия клапана и корпуса поз. 1. При падении давления жидкости или пара пружина перемещает клапан в сходное положение. Для обеспечения хорошей герметичности поверхность клапана притирается к седлу поз.2.
Материал деталей поз. 2,3 — Отливка 15Л-1 ГОСТ 977—75, деталей поз. 7 — Сталь 65Г ГОСТ 1050—74, детали поз. 1 — СЧ 15 ГОСТ 1412— 79, деталей поз. 4 ... 6 — Ст5 ГОСТ 380 —71.
08. ФОРСУНКА
| Поз. | Обозначение | Наименование | Кол. |
| Документация | |||
| МЧ00.08.00.00.СБ | Сборочный чертеж | ||
| Детали | |||
| 1 | МЧ00.08.00.01 | Корпус | 1 |
| 2 | МЧ00.08.00.02 | Сопло | 1 |
| 3 | MЧ00.08.00.03 | Тройник | 1 |
| 4 | МЧ00.08.00.04 | Конус | 1 |
| 5 | МЧ00.08.00.06 | Ниппель | 1 |
| 6 | МЧ00.08.00.06 | Ниппель | 1 |
| 7 | МЧ00.08.00.07 | Гайка накидная | 2 |
| 8 | МЧ00.08.00.08 | Маховик | 1 |
| 9 | МЧ00.08.00.09 | Гайка | 1 |
| 10 | МЧ00.08.00.10 | Гайка | 1 |
| Стандартные изделия | |||
| 11 | Гайка М12.5 ГОСТ 5915—70 | 1 |
Описание работы изделия.
Форсунка предназначена для распыления жидкого
топлива при сжигании его в топках паровых котлов. Подача топлива в форсунку происходит через ниппель поз. 5. Одновременно через ниппель поз. 6 подается пар из котла или сжатый воздух из компрессора. По каналу сопла поз. 2 пар устремляется к выходу, где он подхватывает жидкое топливо и распыляет его. Количество подаваемого в топку котла топлива можно изменять вращением маховика поз. 8, регулируя тем самым величину зазора между коническими поверхностями сопла поз.2 и корпуса поз. 1.
Материал деталей поз. 1,3,6,7 — БрО5Ц5С5 ГОСТ 613—79, детали поз. 8 —Сталь 20Л; поз. 5,9,10-сталь 3; поз. 2,4-сталь 45.

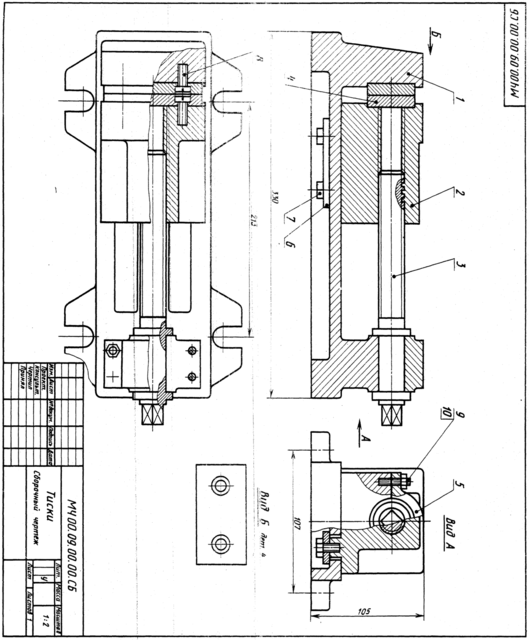

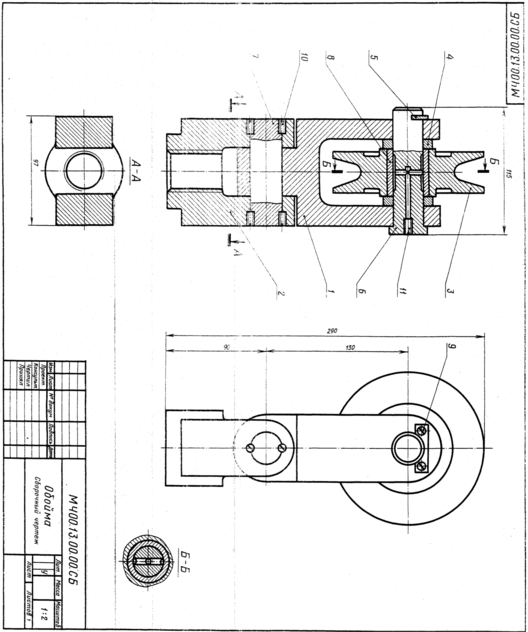

13. ОБОЙМА
| Поз. | Обозначение | Наименование | Кол. |
| Документация | |||
| МЧ00.13.00.00.СБ | Обойма | ||
| Детали | |||
| 1 | МЧ00.13.00.01 | Вилка | 1 |
| 2 | МЧ00.13.00.02 | Подвеска | 1 |
| 3 | МЧ00.13.00.03 | Блок | 1 |
| 4 | МЧ00.13.00.04 | Кольцо | 2 |
| 5 | МЧ00.13.00.05 | Планка | 1 |
| 6 | МЧ00.13.00.06 | Ось | 1 |
| 7 | МЧ00.13.00.07 | Ось | 1 |
| 8 | МЧ00.13.00.08 | Втулка | 1 |
| Стандартные изделия | |||
| 9 | Винт А.М4Х 16.58 ГОСТ 1491—80 | 2 | |
| 10 | Винт МЮХ 16.68 ГОСТ 1477—84 | 4 | |
| 11 | Винт MI2X 14.58 ГОСТ 1477—84 | 1 |
Описание работы изделия.
Обойма применяется в грузоподъемных механизмах.Трос (на чертеже не показан) грузоподъемного механизма охватывает блок поз. 3, в которой запрессована сменная втулка поз. 8. Блок поз. 8 вращается на оси поз. 6. внутри оси имеются каналы, которые через отверстие, закрытое винтом поз. 11, заполняются густой смазкой. Опорой оси поз.6 является вилка поз. 1 соединенная осью поз. 7 с подвеской поз. 2 и вращающаяся вокруг этой оси. В резьбовое отверстие подвески поз. 2 ввинчивают грузоподъемный крюк (на чертеже не показан).
Материал деталей поз. 1...3 - СЧ 15 ГОСТ 1412-79, деталей поз. 6,7 -Сталь 45 ГОСТ 1050 - 74, детали поз. 8 - БрА9ЖЗЛ ГОСТ 493 -79; поз. 4,5-сталь ст3.
