| Поз. | Обозначение | Наименование | Кол. |
| Документация | |||
| МЧ00.15.00.00.СБ | Сборочный чертеж | ||
| Детали | |||
| 1 | МЧ00.15.00.01 | Кронштейн | 1 |
| 2 | МЧ00.15.00.02 | Корпус | 1 |
| 3 | МЧ00.15.00.03 | Крышка | 1 |
| 4 | МЧ00.15.00.04 | Вкладыш верхний | 1 |
| 5 | МЧ00.15.00.05 | Вкладыш нижний | 1 |
| 10 | Выступ | ||
| Стандартные изделия | |||
| 6 | Болт М8Х 28.58 ГОСТ 7798—70 | 4 | |
| 7 | Шпилька М8Х 30.58 ГОСТ 22032—76 | 2 | |
| 8 | Гайка М8.5 ГОСТ 5915—70 | 6 | |
| 9 | Шайба 8.01.05 ГОСТ 11371—78 | 6 |
Описание работы изделия.
Подшипник служит опорой для вращающегося вала и устанавливается на консоли в том случае, когда вал близко подходит к стене производственного помещения. Консольная подшипниковая опора состоит из корпуса и подшипника скольжения со сменными бронзовыми вкладышами поз. 4, 5. Верхний вкладыш поз. 4 фиксируется цилиндрическим трубчатым выступом. Смазка к трущимся поверхностям вала и вкладыша подводится из масленки (на чертеже не показана), ввинчиваемой в резьбовое отверстие, расположенное в приливе верхнего вкладыша поз. 4. Крышку поз. 3 крепят к корпусу поз. 2 двумя шпиль ками поз. 7, а корпус крепят к кронштейну поз. 1 четырьмя болтами поз. 6. Кронштейн прикрепляется к стене пятью болтами (на чертеже не показаны).
Материал детали поз2, 3 — СЧ 15 ГОСТ 1412—79, поз. 4, 5 — БрА9Мц2Л ГОСТ 493—79; 10-Сталь 45
16. РЕГУЛЯТОР ДАВЛЕНИЯ
| Поз. | Обозначение | Наименование | Кол. |
| Документация | |||
| МЧ00.16.00.00.СБ | Сборочный чертеж | ||
| Детали | |||
| 1 | МЧ00.16.00.01 | Корпус | 1 |
| 2 | МЧ00.16.00.02 | Штуцер | 1 |
| 3 | МЧ00.16.00.03 | Стакан | 1 |
| 4 | МЧ00.16.00.04 | Цилиндр | 1 |
| 5 | МЧ00.16.00.05 | Седло | 1 |
| 6 | МЧ00.16.00.06 | Седло | 1 |
| 7 | МЧ00.16.00.07 | Клапан | 1 |
| 8 | МЧ00.16.00.08 | Пружина | 1 |
| 9 | МЧ00.16.00.09 | Шток | 1 |
| 10 | МЧ00.16.00.10 | Втулка | 1 |
| 11 | МЧ00.16.00.11 | Игла | 1 |
| Стандартные изделия | |||
| 12 | Винт М6Х 10.48 ГОСТ 1477—84 | 1 | |
| 13 | Гайка М8.5 ГОСТ 5915—70 | 1 | |
| Материалы | |||
| 14 | Картон А 1 ГОСТ 9347—74 | 1 |
Описание работы изделия.
Регулятор давления устанавливается на трубопроводах для предотвращения аварии в случае избыточного давления газа или воздуха. При нормальном давлении газ или воздух, поступающий через штуцер поз. 2, давит на клапан поз. 7, но под действием пружины поз. 8 клапан не открывает отверстие левого седла поз. 6. Давление выше нормального перемещает клапан вправо, отверстие левого седла открывается и газ или воздух по каналам корпуса поз. 1 выходит в атмосферу. Иглой поз. 11 регулируют количество газа или воздуха, выпускаемого в атмосферу. При дальнейшем возрастании давления клапан перекрывает отверстие правого седла поз. 5.
Материал деталей поз. 1 — БрА9ЖЗЛ ГОСТ 493—79; поз. 2 ... 4 — Ст 3 ГОСТ 380—71; поз. 8 — Сталь 65Г ГОСТ 1050—74, поз. 9,10 — Сталь 20 ГОСТ 1050—74; поз. 5.6-Латунь ; поз.7-сталь 40х, поз. 11-сталь 45

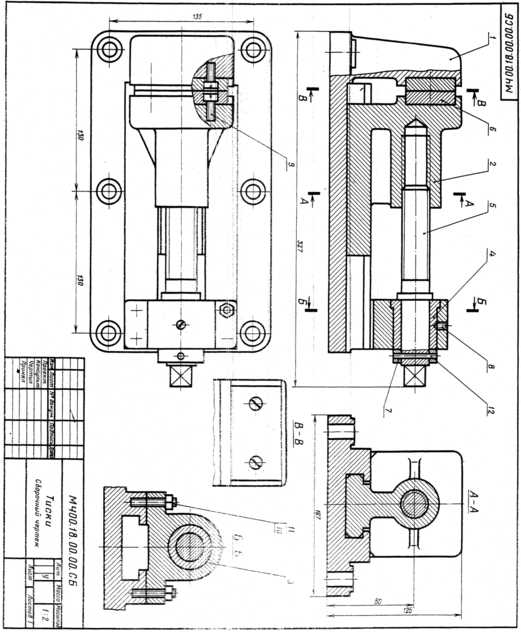

18. ТИСКИ
| Поз. | Обозначение | Наименование | Кол. |
| Документация | |||
| МЧ00.18.00.00.СБ | Сборочный чертеж | ||
| Детали | |||
| 1 | МЧ00.18.00.01 | Корпус | 1 |
| 2 | МЧ00.18.00.02 | Губка подвижная | 1 |
| 3 | МЧ00.18.00.03 | Подшипник | 1 |
| 4 | МЧ00.18.00.04 | Втулка | 1 |
| 5 | МЧ00.18.00.05 | Винт | 1 |
| 6 | МЧ00.18.00.06 | Пластина | 2 |
| 7 | МЧ00.18.00.07 | Кольцо | 1 |
| Стандартные изделия | |||
| 8 | Винт М8Х 12.58 ГОСТ 1476—84 | 1 | |
| 9 | Винт А.М8Х20.58 ГОСТ 1491—80 | 4 | |
| 10 | Гайка М8.5 ГОСТ 5915—70 | 4 | |
| 11 | Шпилька М8Х 30.58 ГОСТ 22034-76 | 4 | |
| 12 | Штифт 4hX40 ГОСТ 3128—70 | 1 |
Описание работы изделия.
Тиски данной конструкции служат для закрепления обрабатываемых деталей на металлорежущих станках. Тиски устанавливаются на столе строгального или фрезерного станка и закрепляются шестью болтами (на чертеже не показаны). Обрабатываемую деталь закладывают между двумя пластинами поз. 6. Винт поз. 5, имеющий прямоугольную резьбу, удерживается от осевого перемещения кольцом поз. 7 и штифтом поз. 12. Чтобы втулка поз. 4 не вращалась вокруг своей оси, установлен винт поз. 8. При вращении винта поз. 5 подвижная губка поз.2 будет перемещаться по направляющему пазу корпуса поз. 1, зажимая пластинками обрабатываемую деталь.
Материал деталей поз. 1 ... 3 - СЧ 15 ГОСТ 1412—79, детали поз. 16,7 — Ст 5 ГОСТ 380—71;поз. 4-бронза; поз.5-сталь 40х.

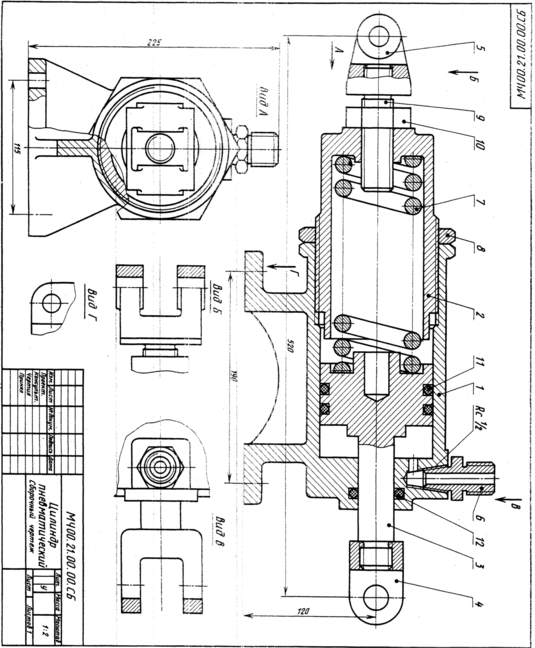

| Поз. | Обозначение | Наименование | Кол. |
| Документация | |||
| МЧ00.21.00.00.СБ | Сборочный чертеж | ||
| Детали | |||
| 1 | МЧ00.21.00.01 | Корпус | 1 |
| 2 | МЧ00.21.00.02 | Цилиндр | 1 |
| 3 | МЧ00.21.00.03 | Поршень | 1 |
| 4 | МЧ00.21.00.04 | Вилка | 1 |
| 5 | МЧ00.21.00.05 | Вилка | 1 |
| 6 | МЧ00.21.00.06 | Штуцер | 1 |
| 7 | МЧ00.21.00.07 | Пружина | 1 |
| 8 | МЧ00.21.00.08 | Гайка | 1 |
| 9 | МЧ00.21.00.09 | Винт | 1 |
| Стандартные изделия | |||
| 10 | Гайка М18.5 ГОСТ 5915—70 | 1 | |
| 11 | Кольцо 090-095-30 ГОСТ 9833—73 | 2 | |
| 12 | Кольцо 035-040-30 ГОСТ 9833—73 | 1 |
Описание работы изделия.
Пневматический цилиндр состоит из корпуса поз.1,в который ввинчен цилиндр поз. 2.Для предотвращения самоотвинчивания предусмотрена гайка поз. 8. Воздух под давлением подается через штуцер поз. 6 и используется для перемещения поршня поз. 3 только в одном направлении — влево. Вправо поршень возвращает пружина. Использованный воздух выходит в атмосферу через тот же штуцер поз. 6.
Материал деталей поз. 3— Сталь 35X ГОСТ 4543—71, поз. 6 — Сталь 20 ГОСТ 1050—74, поз. 7 — Сталь 65Г ГОСТ 1050—74; поз.1-СЧ15 ; поз.2,8,9 сталь 45 ; поз. 4,5-сталь Ст3.
