6
0. ВЕНТИЛЬ
| Поз. | Обозначение | Наименование | Кол. |
| Документация | |||
| МЧ00.60.00.00.СБ | Сборочный чертеж | ||
| Детали | |||
| 1 | МЧ00 60.00.01 | Корпус | 1 |
| 2 | МЧ00.60.00.02 | Гайка | 1 |
| 3 | МЧ00.60.00.03 | Втулка | 1 |
| 4 | МЧ00.60.00.04 | Гайка | 1 |
| 5 | МЧ00.60.00.05 | Рукоятка | 1 |
| 6 | МЧ00.6000.06 | Клапан | 1 |
| 7 | МЧ00.60.00.07 | Гайка клапана | 1 |
| 8 | МЧ00.60.00.08 | Шайба | 1 |
| 9 | МЧ00.60.00.09 | Кольцо | 1 |
| 10 | МЧ00.60.00.10 | Кольцо | 1 |
| 12 | Кольцо | ||
| Стандартные изделия | |||
| 11 | Гайка М20.5 ГОСТ 5915-70 | 1 |
Описание работы изделия
Вентиль данной конструкции применяется для регулирования давления выпуска газа из баллона.
Скорость и давление газа зависят от величины зазора между коническим концом клапана поз. 6 и отверстием в корпусе поз. 1. Зазор можно изменять вращением гайки клапана поз. 7, которая перемещает клапан вдоль оси. Вращательному движению клапана препятствуют два выступа на цилиндрической части, входящие в соответствующие пазы внутри корпуса. Корпус верхним резьбовым выступом крепится в горловине баллона. Втулка поз. 3 и гайка поз. 2 предназначены для соединения вентиля с трубопроводов, по которому газ поступает к химическому аппарату . Для устранения утечки газа в вентиль вмонтировано уплотнение, состоящее из асбестового шнура поз. 12 и уплотнительных колеи поз. 9 и поз. 10, которые поджимаются специальной гайкой поз. 4.
Материал деталей поз. 1, 2, 6, 7 — Сталь 15 ГОСТ 1050—74, деталей поз. 3 ... 5, 8, 9— Сталь 20 ГОСТ 1050—74; поз.12- Шнур асбестовый ШАОН 151 ГОСТ1779—83
6

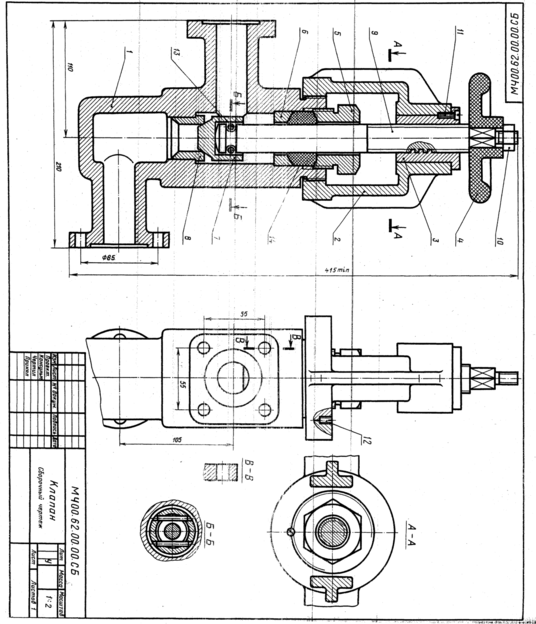

2. КЛАПАН
| Поз. | Обозначение | Наименование | Кол. |
| Документация | |||
| МЧ00.62.00.00.СБ | Сборочный чертеж | ||
| Детали | |||
| 1 | MЧ00.62.00.0l | Корпус | 1 |
| 2 | МЧ00.62.00.02 | Стойка | 1 |
| 3 | МЧ00.62.00.03 | Втулка | 1 |
| 4 | МЧ00.62.00.04 | Маховичок | 1 |
| 5 | МЧ00.62.00.05 | Гайка | 1 |
| 6 | МЧ00.62.00.06 | Шайба | 1 |
| 7 | МЧ00.62.00.07 | Клапан | 1 |
| 8 | МЧ00.62.00.08 | Седло | 1 |
| 9 | МЧ00.62.00.09 | Винт | 1 |
| 14 | Кольцо | ||
| Стандартные изделия | |||
| 10 | Гайка М16.5 ГОСТ 5915—70 | 1 | |
| 11 | Винт А.М6Х20.58 ГОСТ 1491-80 | 1 | |
| 12 | Винт М8Х 16.58 ГОСТ 1477—84 | 1 | |
| 13 | Штифт 5h8Х40 ГОСТ 3128-70 | 2 |
Описание работы изделия Клапан используют для изменения давления и скорости движения жидкости по трубопроводу. При вращении маховичка поз. 4 винт поз. 9 с клапаном поз. 7 поднимается вверх, пропуская нужное количество жидкости. Внутри корпуса поз. 1 запрессовано седло поз. 8 клапана поз. 7. Конический конец клапана плотно притерт к конической поверхности седла. На чертеже клапан изображен закрымым, жидкость через клапан не проходит. Втулка поз. 3 фиксируется в стойке поз. 2 винтом поз. 11. Клапан соединен с винтом поз. 9 двумя штифтами поз. 13. Для предупреждения утечки жидкости через зазоры между корпусом и деталями поз. 5, 6, 9 предусмотрено уплотнение. Оно состоит из шайбы поз. 6 и асбестового шнура поз. 14, которые поджимаются прижимной гайкой поз. 5.
Материал деталей поз. /, 2 — СЧ 15 ГОСТ 1412—79, деталей поз. 3, 5 ... 9—Сталь 45 ГОСТ 1050—74, детали поз. 4 — Листы винипласта ВН 1500 х 800 ГОСТ 9639—71; поз.14- Шнур асбестовый ШАОН 121 ГОСТ 1779—83
6

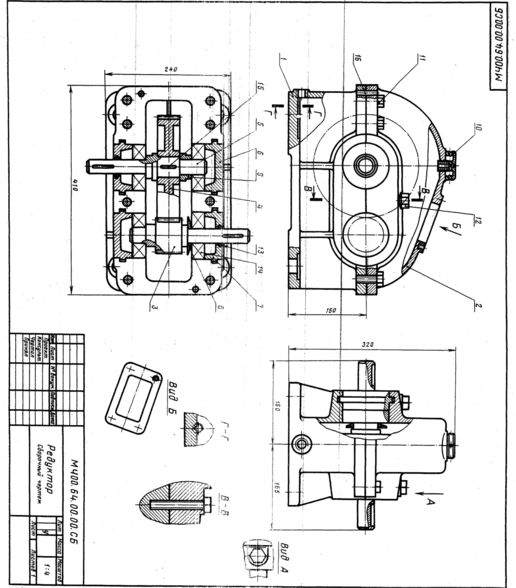

4. РЕДУКТОР
| Поа. | Обозначение | Наименование | Кол. |
| Документация | |||
| МЧ00.64.00.00.СБ | Сборочный чертеж | ||
| Детали | |||
| 1 | МЧ00.64.00.01 | Корпус | 1 |
| 2 | МЧ00.64.00.02 | Крышка | 1 |
| 3 | МЧ00.64.00.03 | Вал шестерни z = 20;т— 4 | 1 |
| 4 | МЧ00.64.00.04 | Зубчатое колесо z == 60; m = 4 | 1 |
| 5 | МЧ00. 64.00.05 | Вал | 1 |
| 6 | МЧ00.64.00.06 | Крышка | 2 |
| 7 | МЧ00. 64.00.07 | Крышка | 2 |
| 8 | МЧ00.64.00.08 | Диск | 1 |
| 9 | МЧ00.64.00.09 | Втулка | 1 |
| 10 | МЧ00.64.00.10 | Отдушина | 1 |
| Стандартные изделия | |||
| 11 | Болт М16Х 50.58 ГОСТ 7798—70 | 6 | |
| 12 | Болт М16Х 125.58 ГОСТ 7798—70 | 2 | |
| 13 | Кольцо СГ 44-31-5 ГОСТ 6418—81 | 2 | |
| 14 | Шарикоподшипник 207 ГОСТ 8338—76 | 4 | |
| 15 | Шпонка 14X9X45 ГОСТ 23360—78 | 1 | |
| 16 | Штифт 8h8Х40 ГОСТ 3128—70 | 2 |
Описание работы изделия
Редуктор устанавливают в приводах машин и механизмов для изменения угловых скоростей и моментов вращения.
Данный редуктор имеет пару цилиндрических зубчатых колес, расположенных в корпусе поз. 1 с крышкой поз. 2. Малое зубчатое колесо поз. 3 выполнено за одно целое с валом (вал-шестерня). Большое зубчатое колесо поз. 4 насажено на вал поз. 5. Валы установлены в шарикоподшипниках поз. 14. В крышках поз. 7 имеются уплотнения, предохраняющие подшипники от попадания в них пыли и влаги.
Для заправки редуктора маслом предусмотрено отверстие в крышке поз. 2. Слив масла производят через нижнее отверстие корпуса. В крышке редуктора имеется отдушина поз. 10 для сообщения с атмосферой.
Материал деталей поз. 1, 2, 6, 7, 10 — СЧ 15 ГОСТ 1412—79, деталей поз. 3, 4 — Сталь 15 ГОСТ 1050—74, деталей поз. 5, 8, 9 — Сталь 45 ГОСТ 1050—74.
66. ПРИСПОСОБЛЕНИЕ ДЛЯ ФРЕЗЕРОВАНИЯ
| Поз. | Обозначение | Наименование | Кол. |
| Документация | |||
| МЧ00.66.00.00.СБ | Сборочный чертеж | ||
| Детали | |||
| 1 | МЧ00.66.00.01 | Корпус | 1 |
| 2 | МЧ00.66.00.02 | Опора | 1 |
| 3 | МЧ00.66.00.03 | Прихват | 1 |
| 4 | МЧ00.66.00.04 | Прижим | 2 |
| 5 | МЧ00.66.00.05 | Винт М12 | 1 |
| 6 | МЧ00.66.00.06 | Пружина | 1 |
| 7 | МЧ00.66.00.07 | Пластинка | 2 |
| 8 | МЧ00. 66.00.08 | Втулка | 1 |
| 9 | МЧ00.66.00.09 | Ось | 2 |
| 10 | МЧ00.66.00.10 | Гайка М12 | 1 |
| Стандартные изделия | |||
| 11 | Винт А.М4Х 20.58 ГОСТ 1491—80 | 4 | |
| 12 | Винт А.М5Х 20.58ГОСТ 1491—80 | 6 |
Описание работы изделия
